一、地下室钢筋

钢筋工程可视化交底

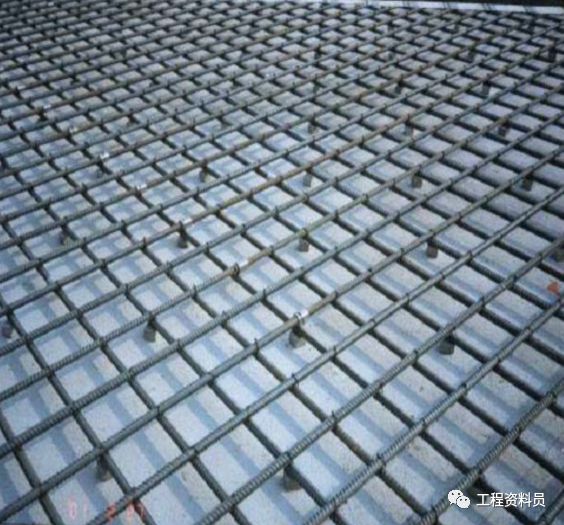

1、底层钢筋网采用预制块,保证底板钢筋的保护层厚度,有混凝土垫层不小于4cm,无混凝土垫层时候不小于7cm,防水混凝土迎水面保护层厚度不小于5cm

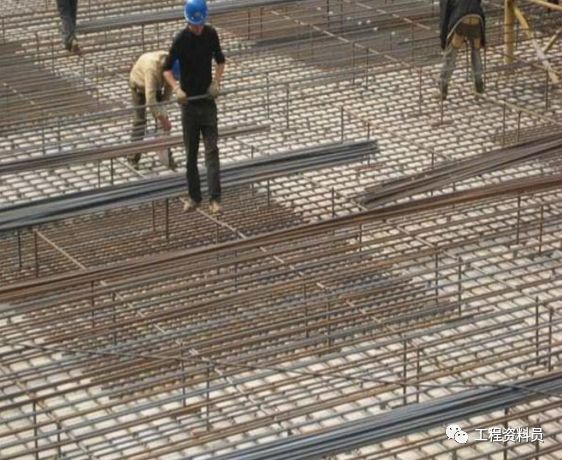

2、顶部钢筋网采用钢筋马凳,马凳制作规范,高度符合设计要求。

3、绑扎时候最好放线,保证钢筋横平竖直,标准美观。

4、双向受力钢筋绑扎不得跳扣,底层扎丝向上,上层扎丝向下。

钢筋工程可视化交底

二、柱子施工

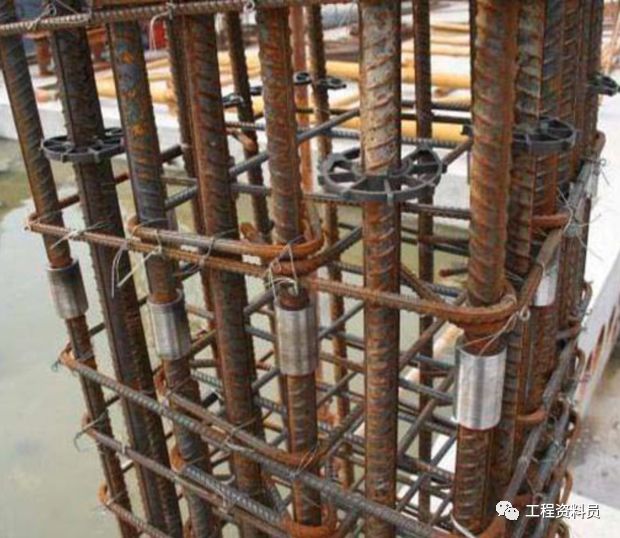

1、主筋间距调整和竖向调直。

2、箍筋间距要画线绑扎,四角必须绑扎,弯钩叠合处应交错布置,扎丝向内。

3、塑料卡(或焊定位筋)按要求放置,

确保混凝土保护层厚度。

4、主筋交错搭接,同一平面搭接面积不大于50%,套筒外露不应该超过1-1.5扣。

6、打混凝土过程派专人看筋,发现问题及时调整。

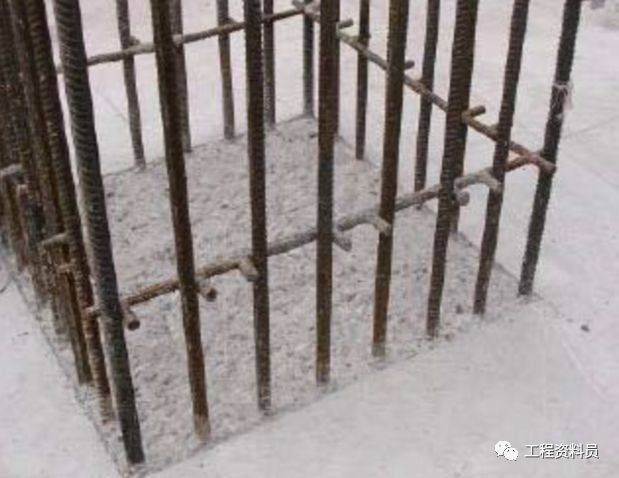

7、墙柱根部混凝土必须凿毛处理。

钢筋工程可视化交底 钢筋工程可视化交底

三、梁施工

钢筋工程可视化交底

1、箍筋要画线绑扎,间距均匀。扎丝向内,底层钢筋和箍筋必须绑扎。

2、放梁前提前放置大理石垫块,两排受力钢筋间也要放置垫块,保证设计距离。

3、当梁大于等于1M时候,钢筋需在梁底绑扎,注意钢筋和模板的配合施工。

钢筋工程可视化交底

四、剪力墙施工地下室外墙施工

钢筋工程可视化交底

钢筋工程可视化交底

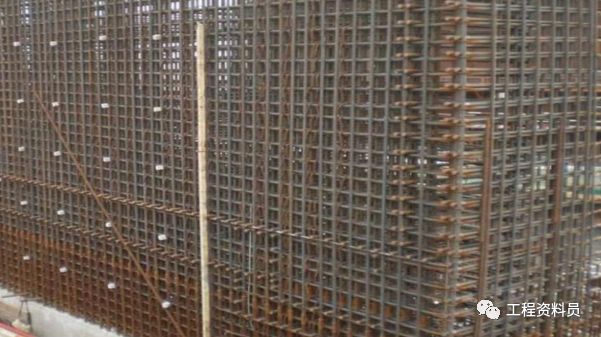

1、确保剪力墙根部已经凿毛,调直钢筋,均匀间距。

2、先立2-4根纵向立筋,画好横向间距,再在地面5公分和中间部分绑扎横筋,画好竖向间距,根据间距绑扎竖筋,然后绑扎横筋。

3、剪力墙绑扎应满绑,扎丝向内,不得少挂钩。

4、绑扎完成后按要求放置塑料卡,控制保护层厚度。

5、绑扎过程中注意梯子筋的放置,有效

的控制钢筋整体性和钢筋间距。

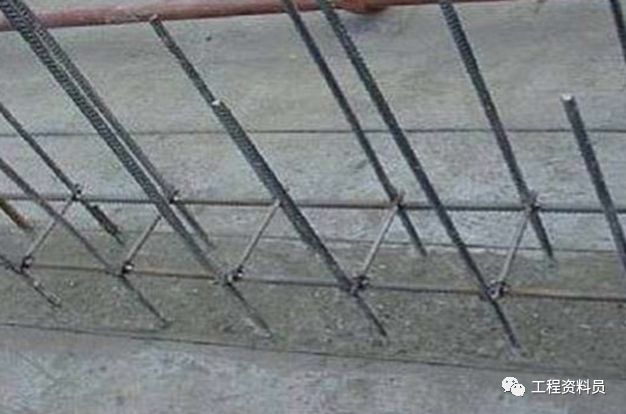

6、地下室墙体插筋利用外架控制标高和垂直间距,做到施工标准并美观。

钢筋工程可视化交底

钢筋工程可视化交底
