中天临时用电安全管理,看看你们项目上是不是也有这些问题?

原标题:中天临时用电安全管理,看看你们项目上是不是也有这些问题?

源自丨中天建设东北公司

编制丨王贵祥

一、临时用电安全管理存在的问题

01

东北公司在建项目少有总配电柜

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

02

电气元件损坏、配电箱无门、安装位置不档

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

03

非中天标识配电箱仍在使用

中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题?

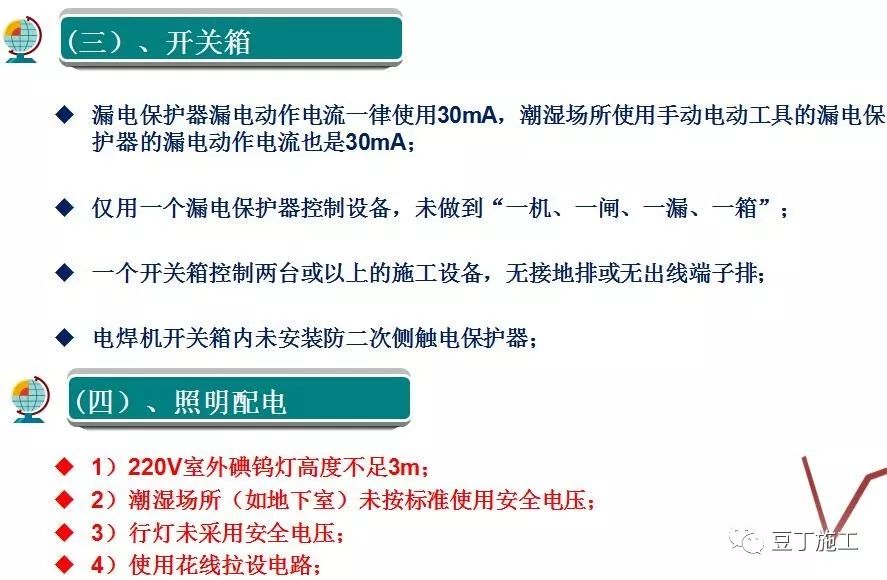

04

开关箱存在的问题

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

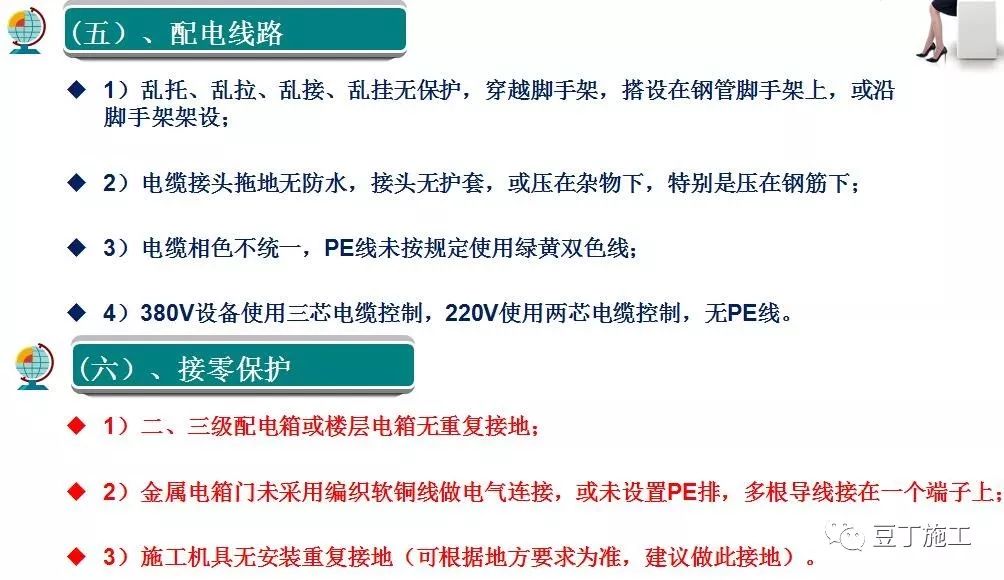

05

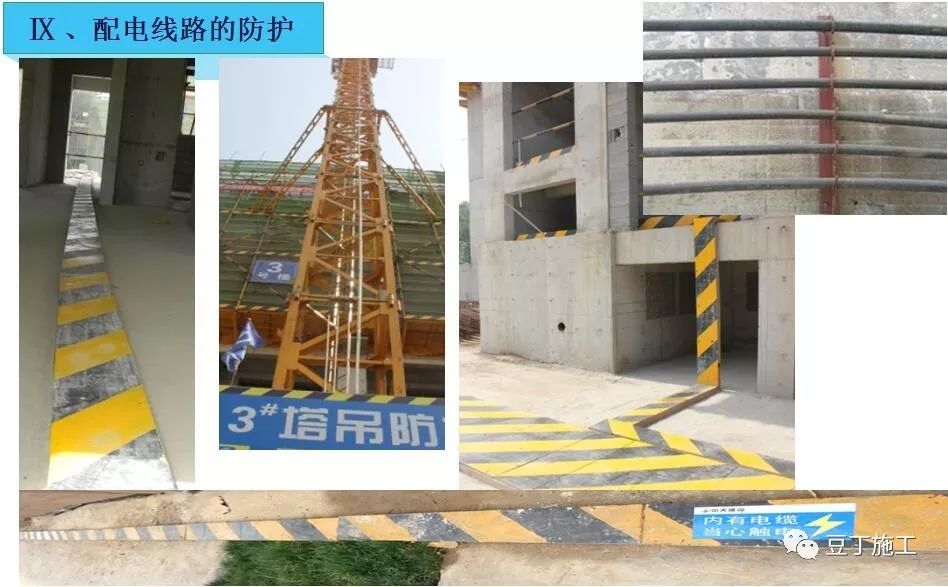

如此的配电线路管理

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

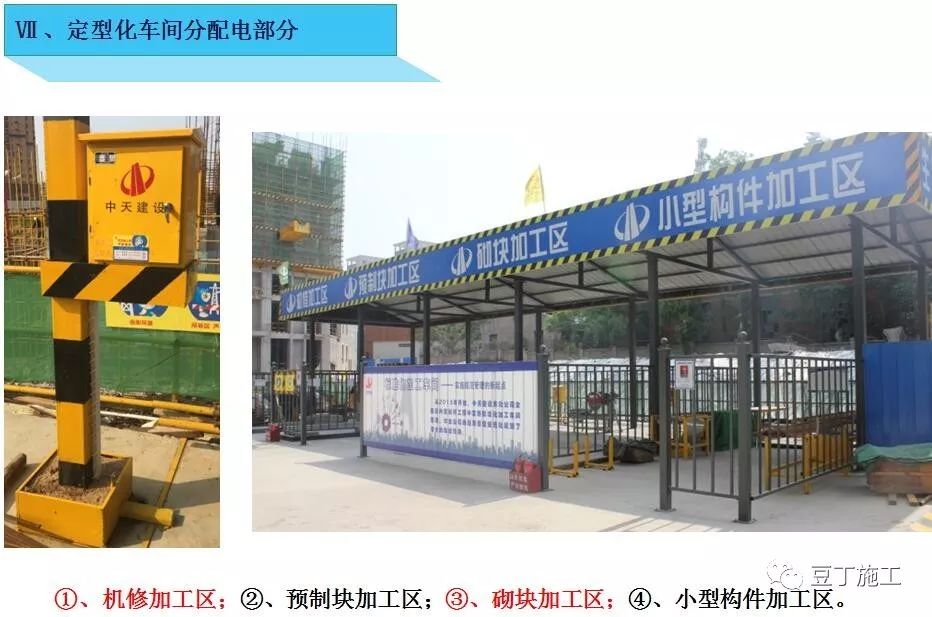

二、临时用电较好的安全管理标准

01

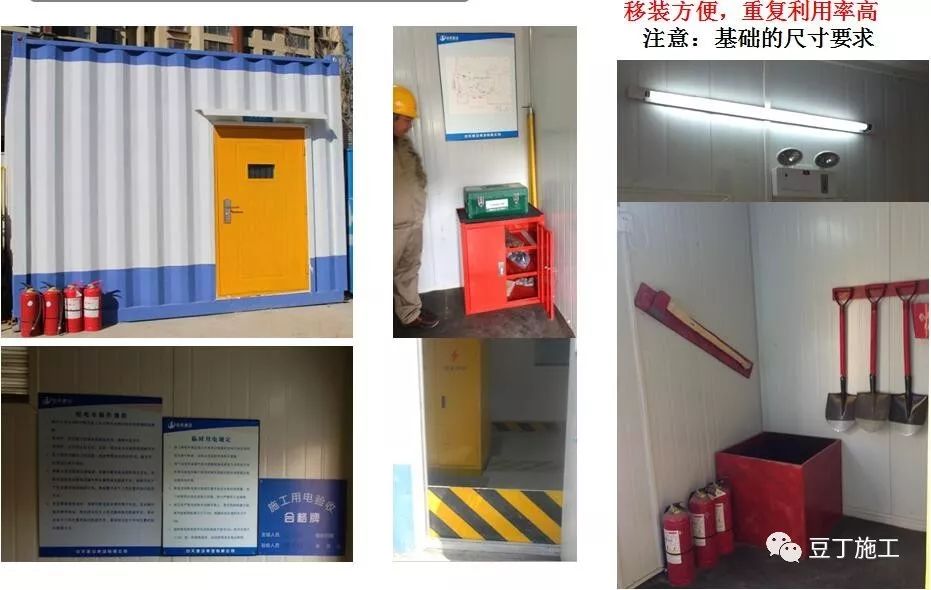

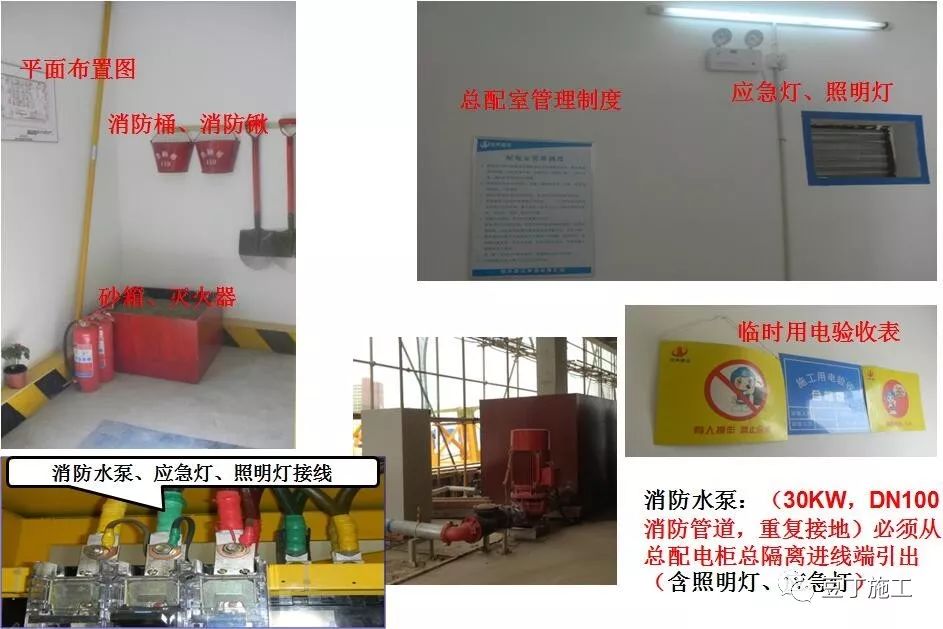

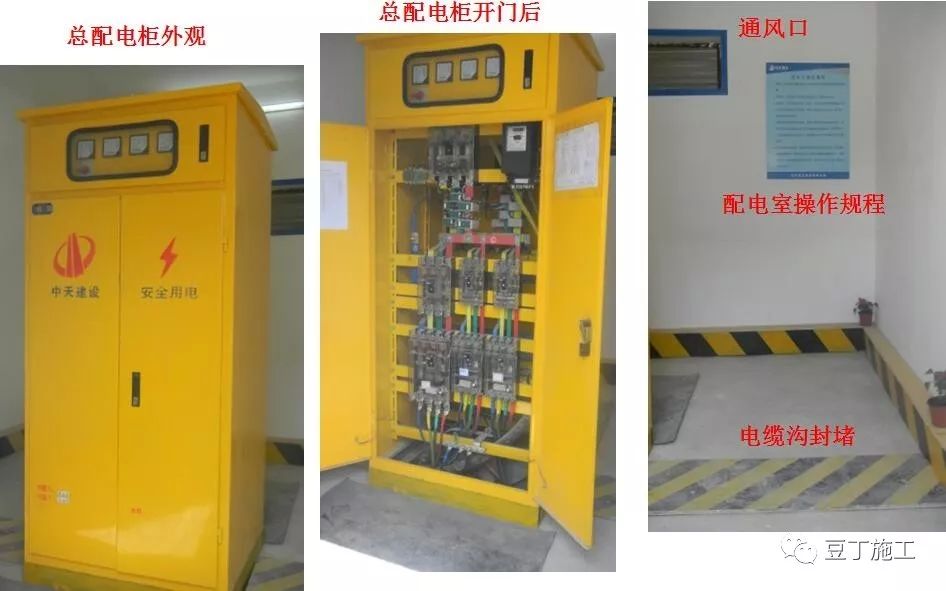

移动式总配电室

中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题?

02

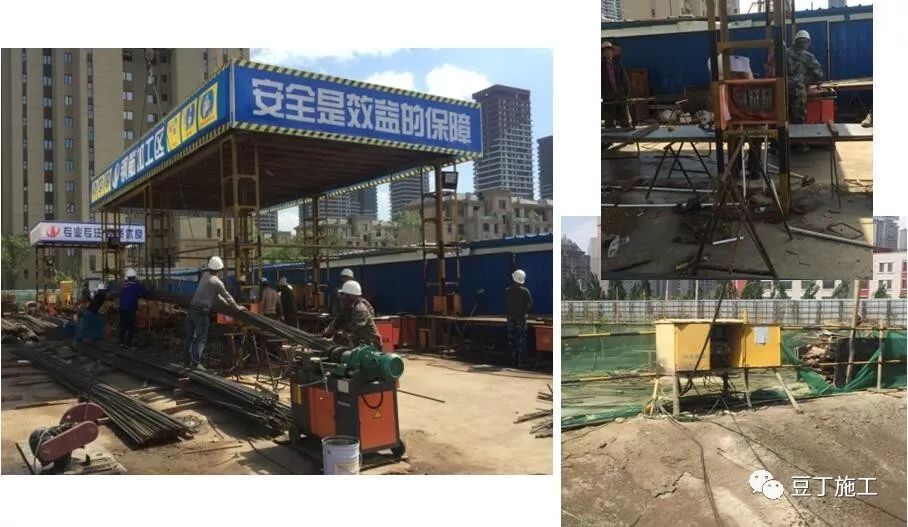

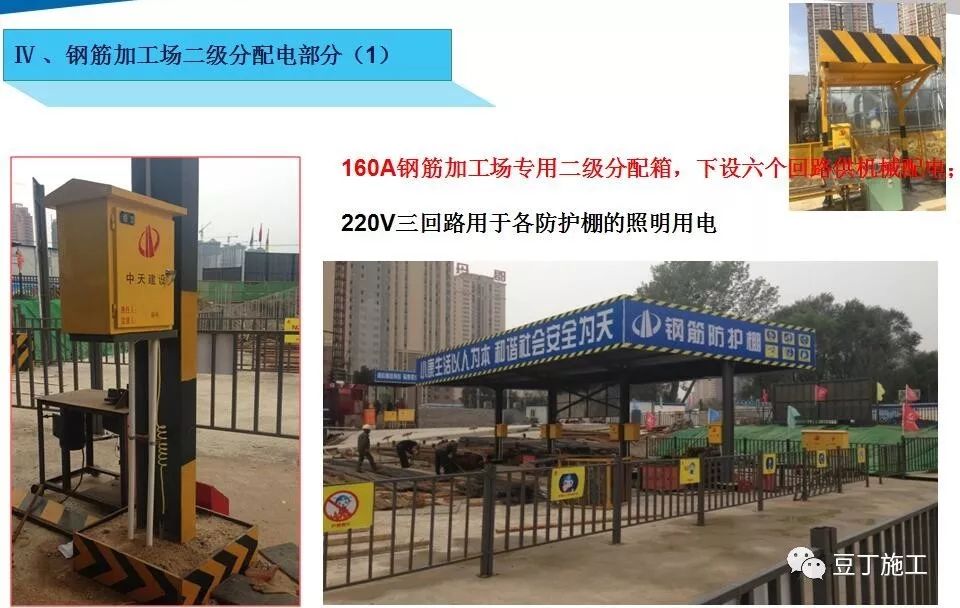

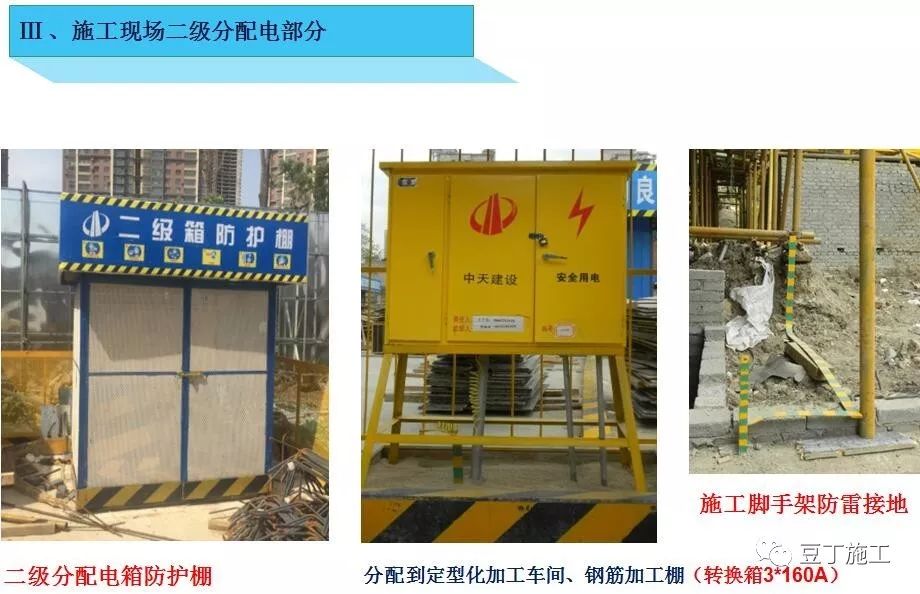

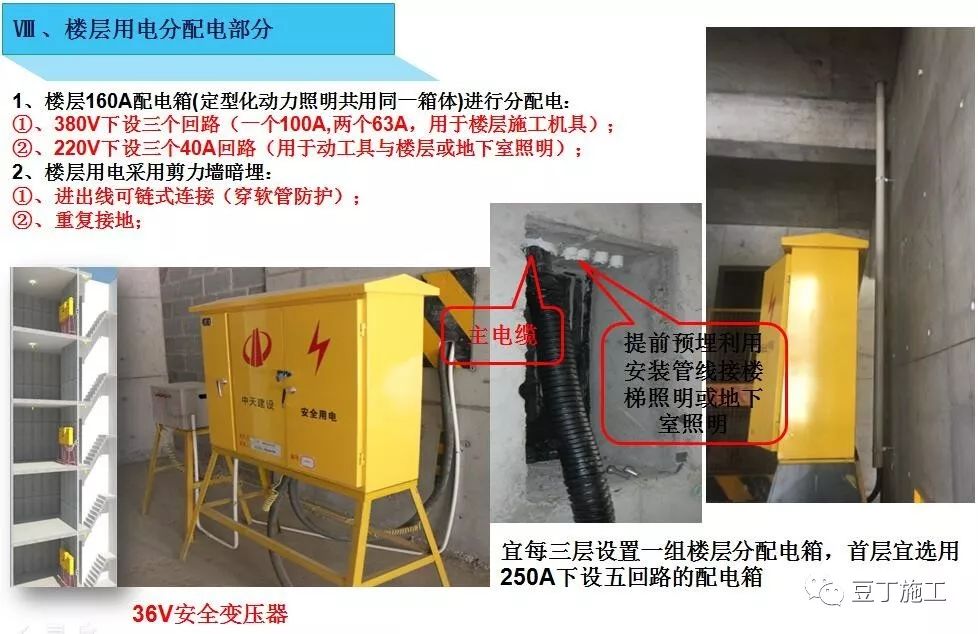

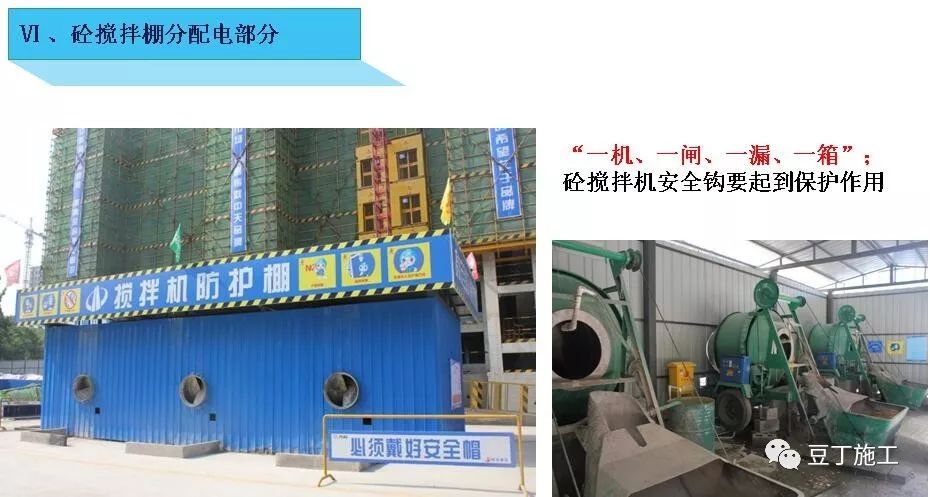

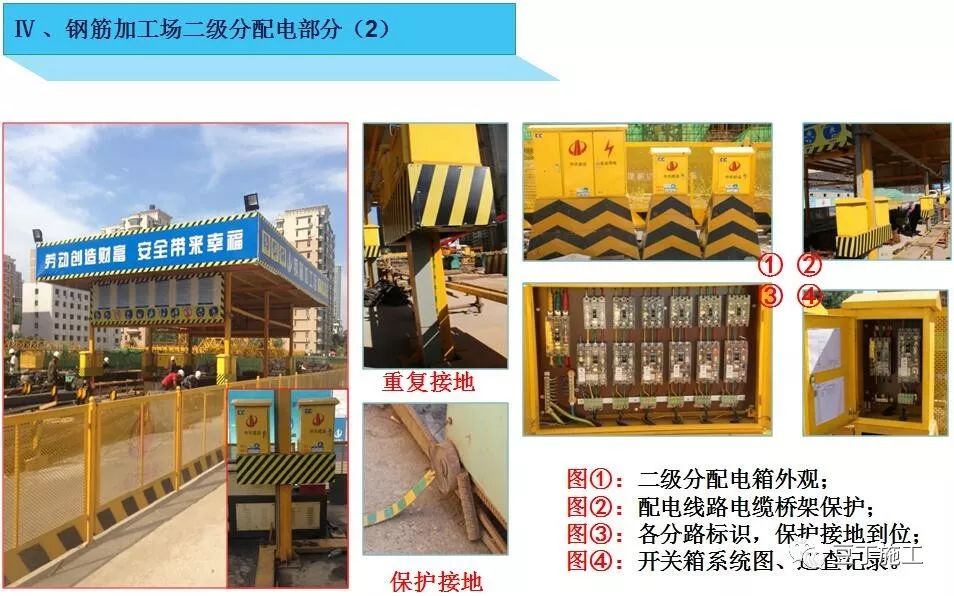

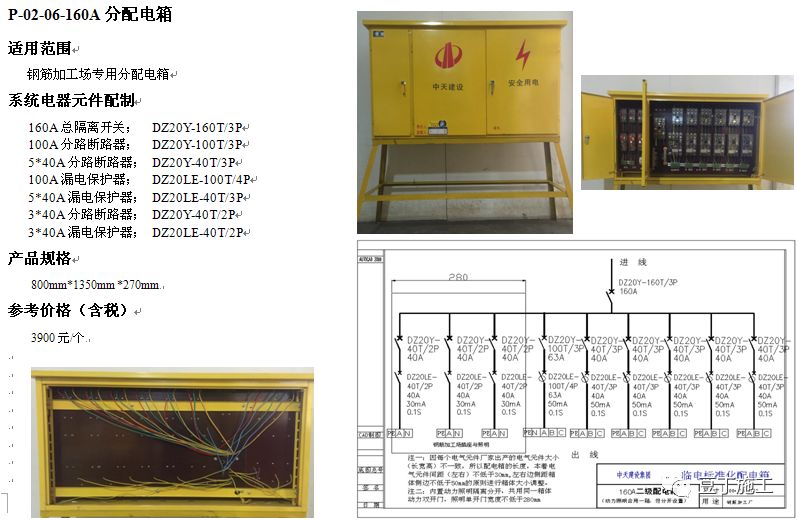

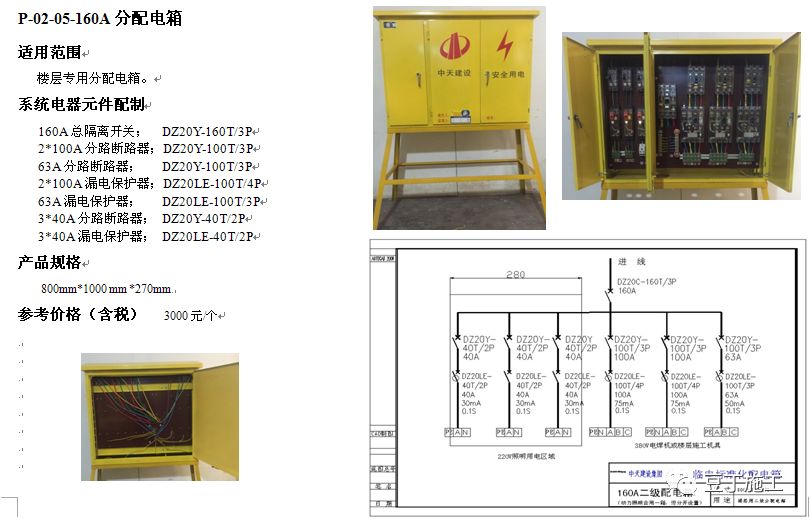

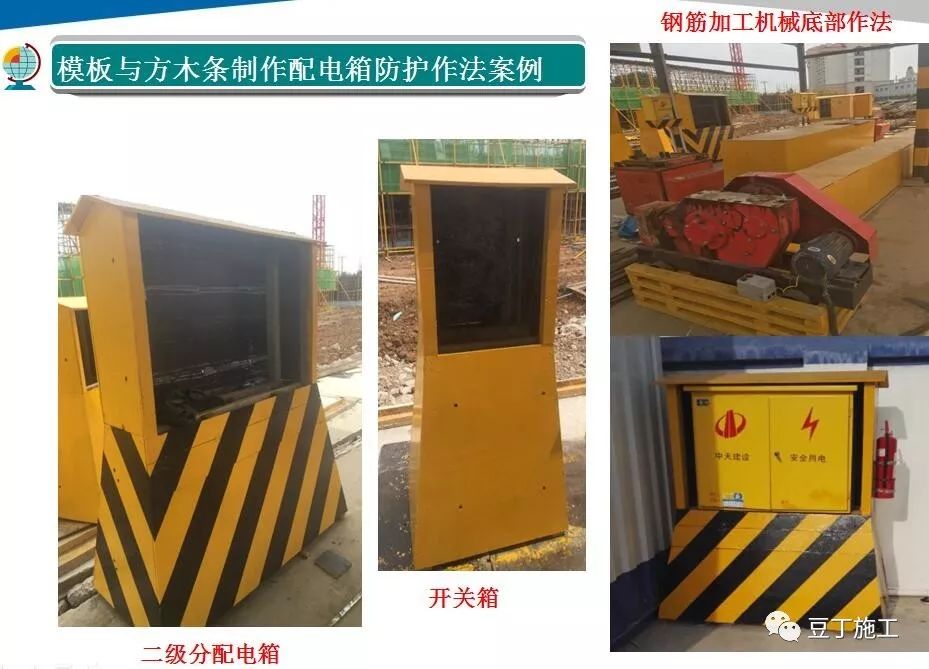

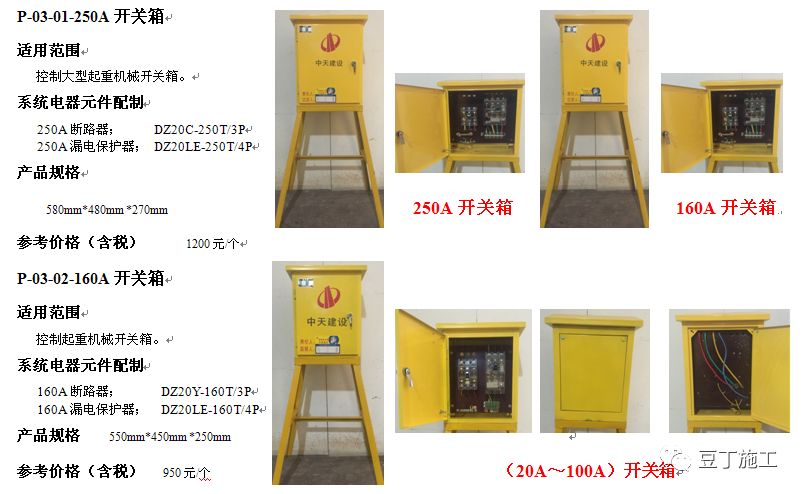

二三级配电效果图

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题?

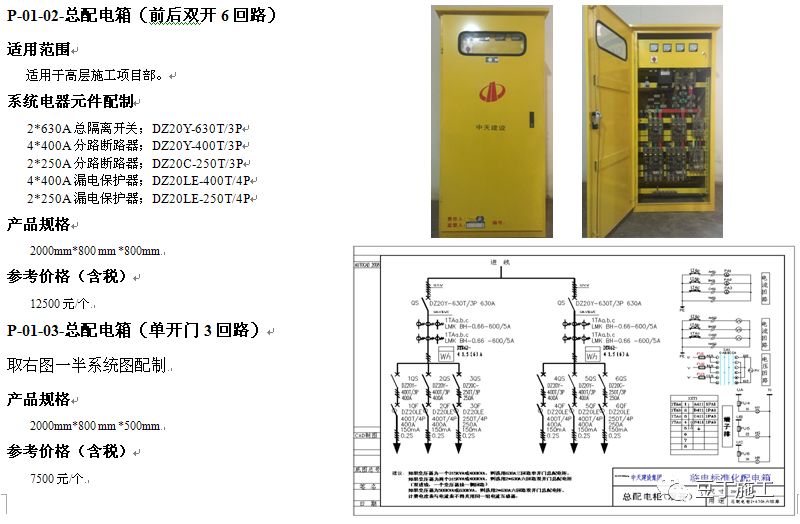

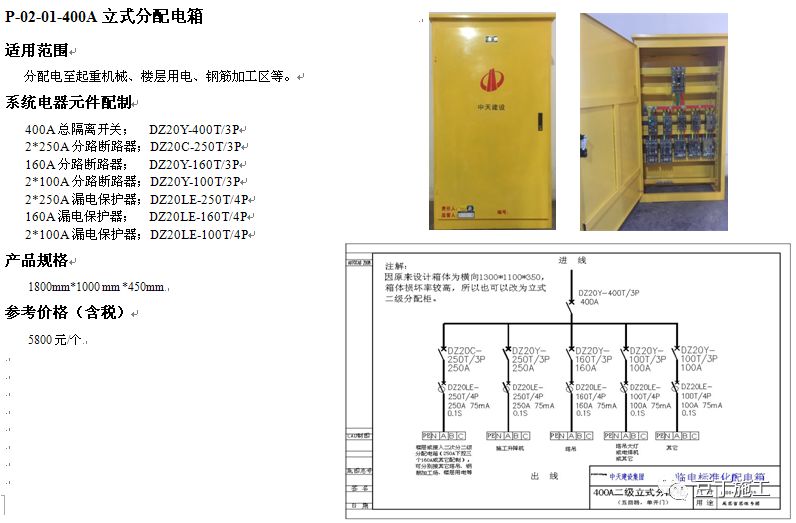

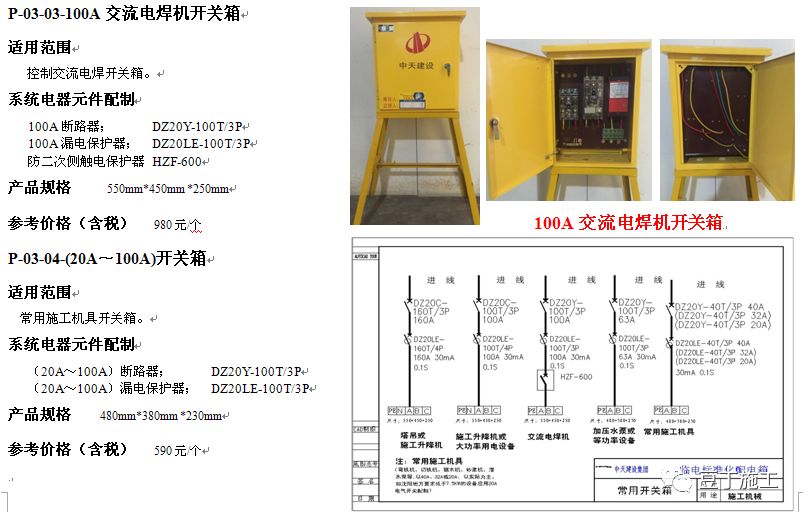

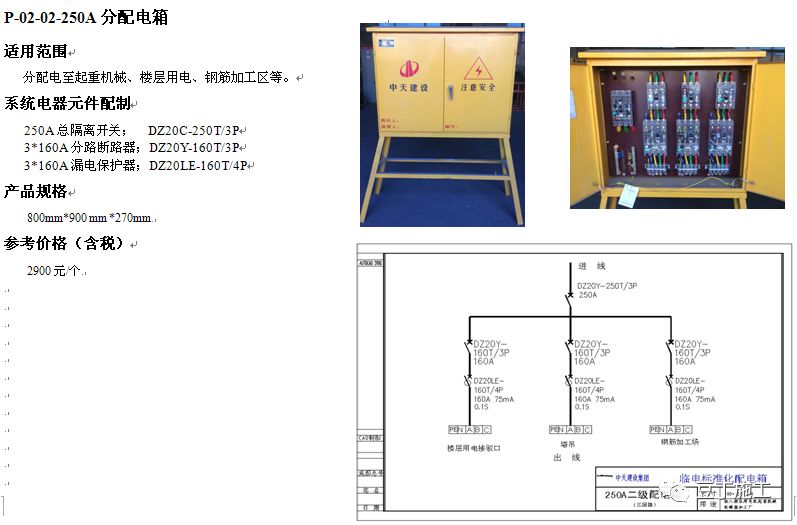

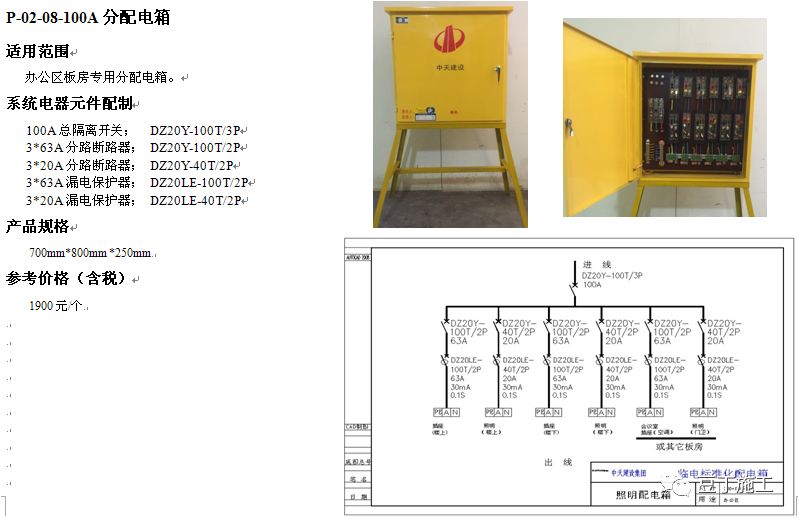

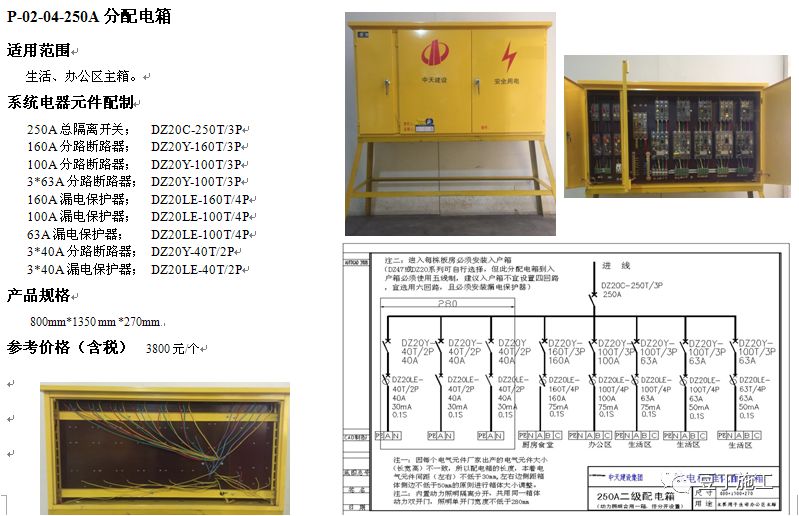

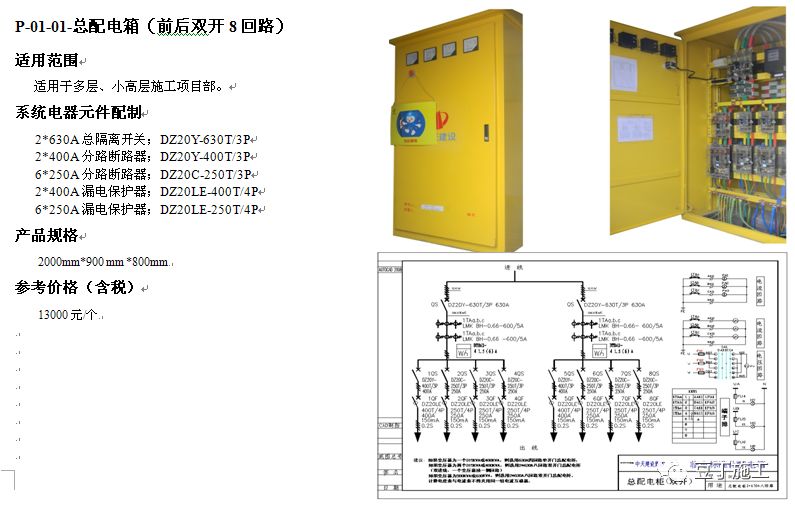

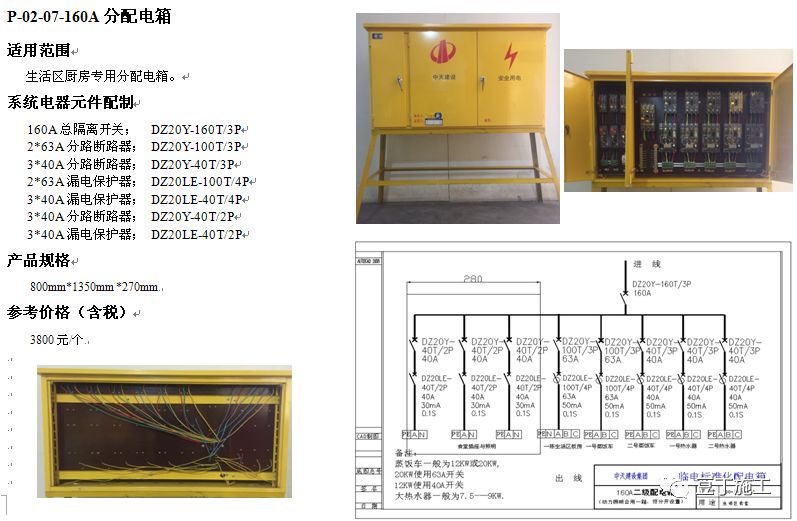

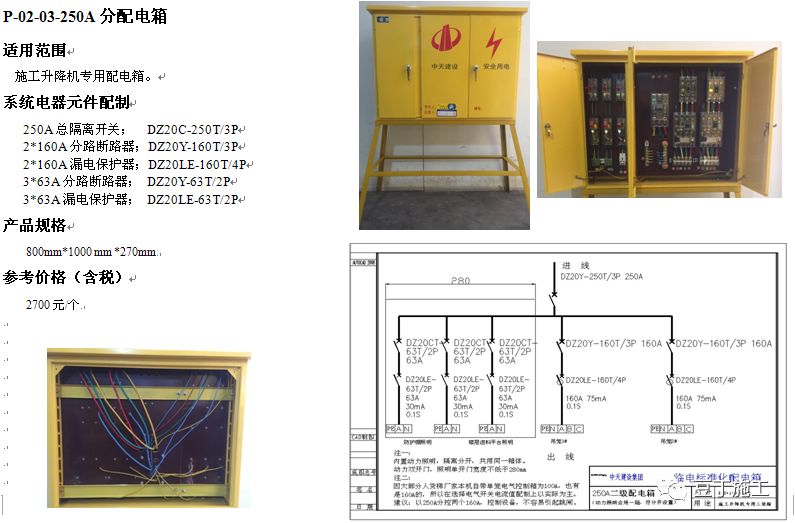

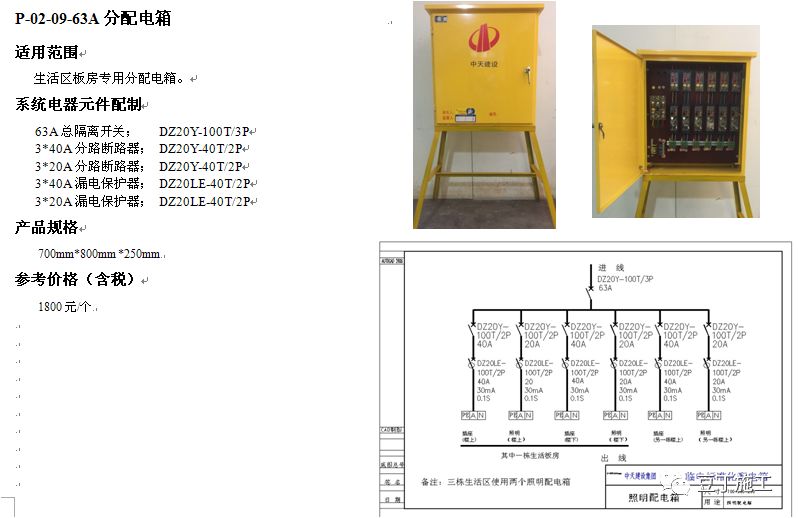

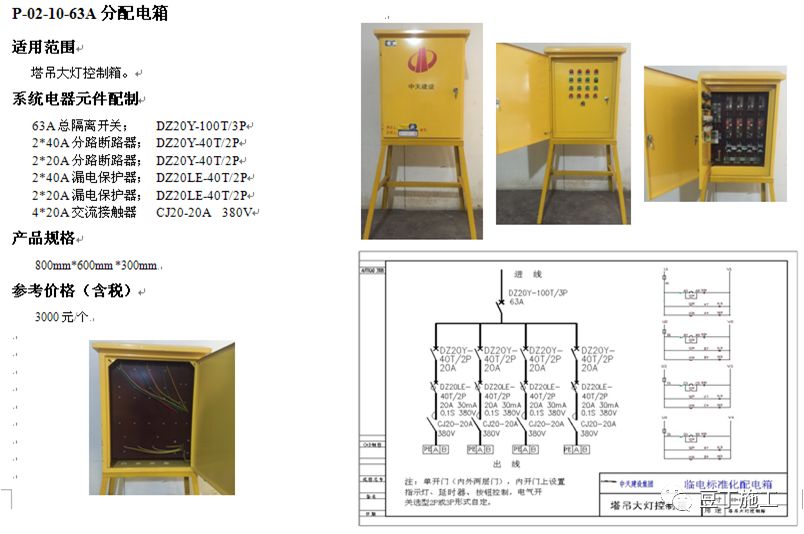

三、配电系统图讲解

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题?

※说明:

1、上述配电系统图的总配电箱(柜)与三级开关箱(除特殊情况外)是硬性标准要求,必须按此标准要求配制。

2、二级分配电箱系统图仅作为参考依据,项目可根据现场实际情况需要进行合理性配制,如分路的合理选择,开关大小选型及电流值的配制。

※注意:

总配或分配电箱配电原则一般情况下:总隔离电流值*1.8倍≤各分路电流之和,尽量不要>2.0倍系数。

四、临时用电其它管理要点

01

临时用电资料清单

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

02

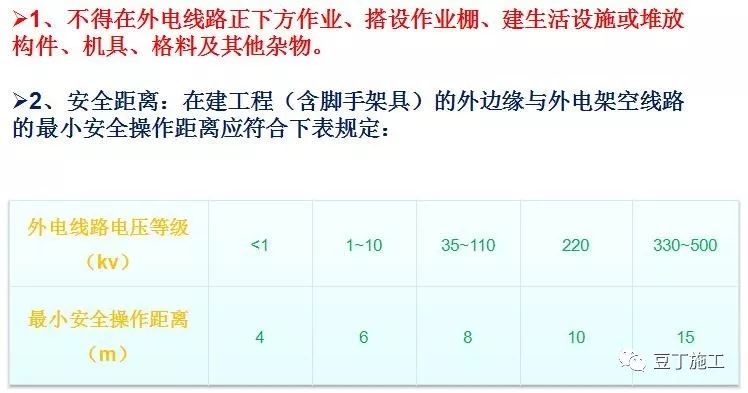

外电防护

中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题?

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

03

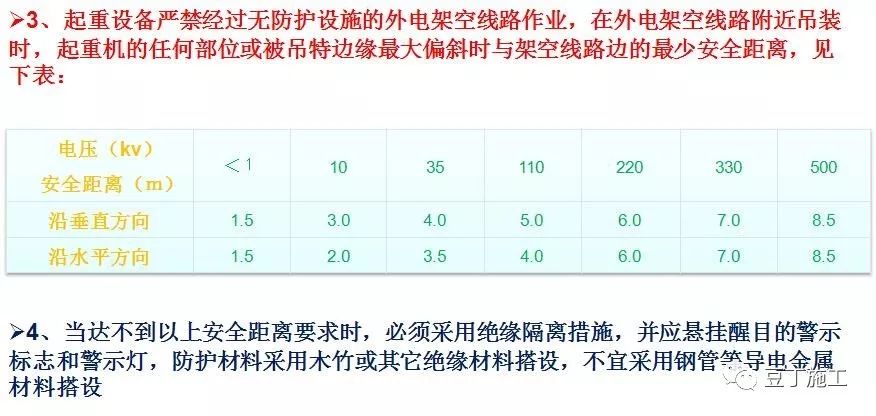

架空线路与邻近线路或固定特的距离

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

04

各级配电箱内漏电保护器的选择

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

05

临时用电注意事项

(一)、施工现场配电箱电气元件选择要求:

注意要点:

1、不得使用DZ15系列及以下的,

2、其它非DZ20、ZJZM20及KDM1系列型号的

3、未经过3C认证的非透明式断路器或漏电保护器,

4、以避免在地方上产生不必要的麻烦;

(二)、施工现场不得使用DZ47系列或相近型号的小型断路器或漏电保护器;

(三)、施工现场配电箱不得使用WCM30系列电气元件,或以“B”型开关箱的形式出现,即:仅一个电气开关做为开关箱使用(即使同时具备短路、过载、漏电保护功能也不可以);

(四)、总配室总配柜的总隔离开关及所有其它级别配电箱内的电气元件,必须使用透明式断路器、或透明式漏电保护器;

(五)、二、三级配电箱内必须安装绝缘板(二级箱不得低于8mmm厚,开关箱不低于5mm厚咖啡色的绝缘板),配电箱内必须有接零排、接地排、出线端子排;

(六)、配电箱体厚度要求:总配柜不低2mm,二级箱不低于1.5mm,开关箱不低于1.2mm。

(七)、总配电箱(柜)、分配电箱的各分路电流之和不宜大于总隔离的1.8倍系数,且电气元件之间的横向空间距离不得低于3cm。

(八)、配电箱箱体的大小尺寸必须按规范合理配制电气元件,箱体着色必须是大黄色,字体必须为蓝色及红色。必须有中天建设标识,如:中天“logo”、“中天建设”、“责任人”、“监督人”、“编号”等。

(九)、开关箱中漏电保护器的额定漏电动作电流严禁大于30mA,额定漏电动作时间严禁大于0.1s;总配电箱中漏电保护器的额定漏电动作电流必须大于30mA,额定漏电动作时间必须大于0.1s≦0.2s,宜使用额定漏电动作电流150mA,额定漏电动作时间0.2s,总原则必须是额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.s。

06

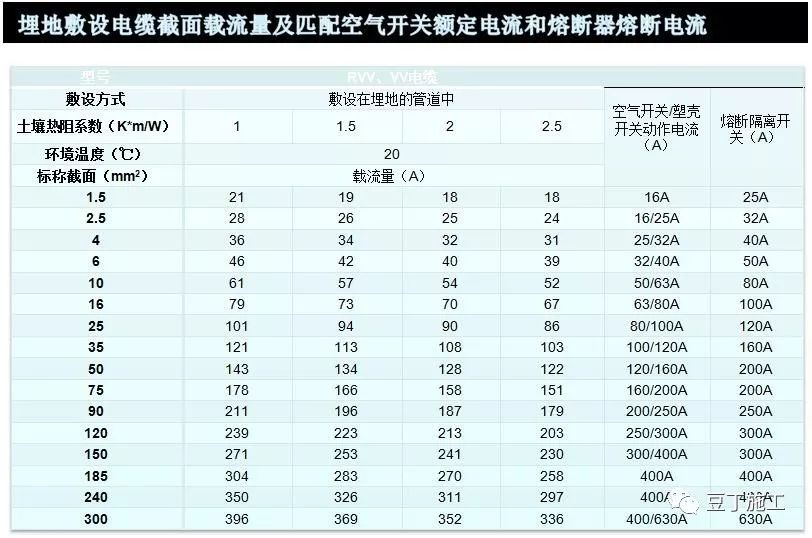

各种用电参数表

中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题?

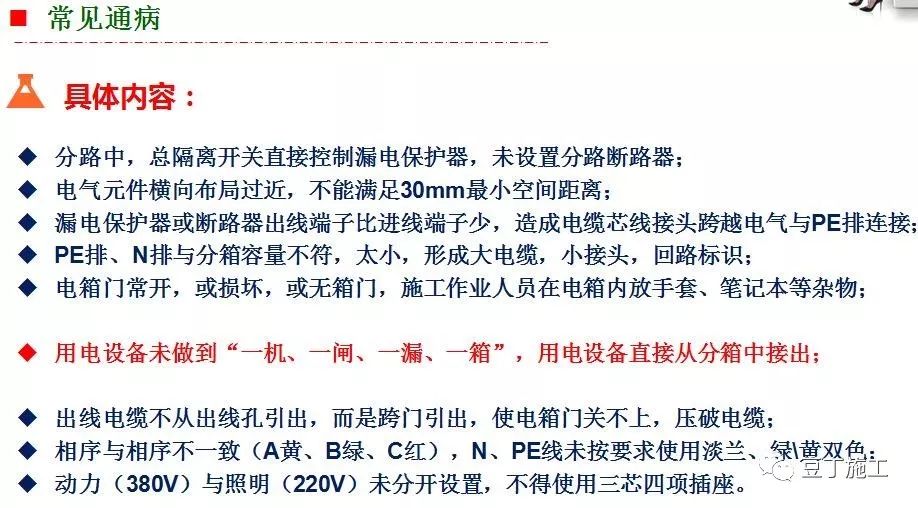

五、常见通病

01

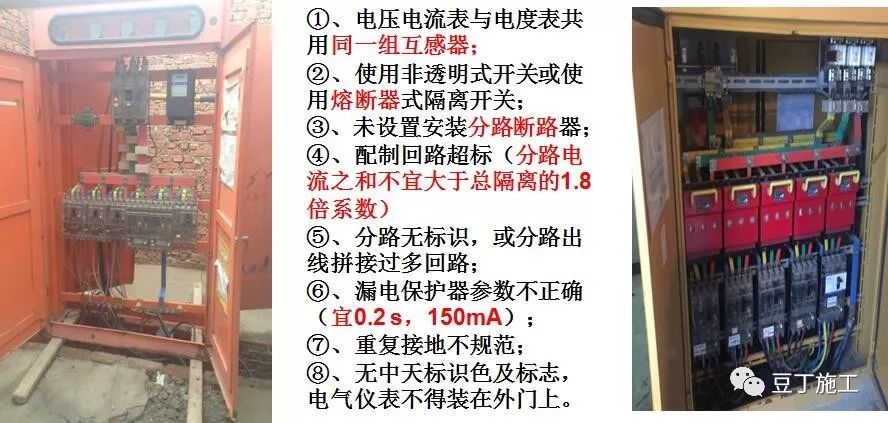

总配电柜

中天临时用电安全管理,看看你们项目上是不是也有这些问题?

02

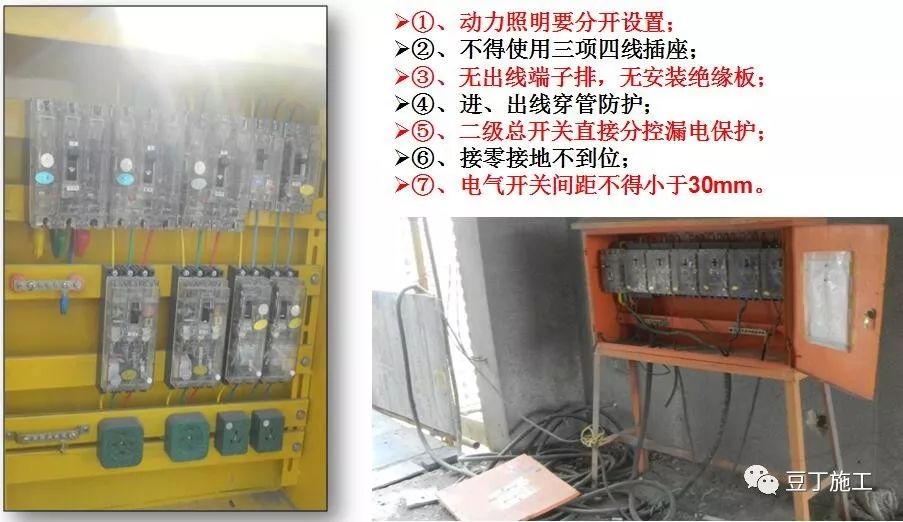

二级分配电箱

中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题? 中天临时用电安全管理,看看你们项目上是不是也有这些问题?

中天临时用电安全管理,看看你们项目上是不是也有这些问题?
