为了保证施工现场人员的安全与健康,国家分别颁布了《安全色》和《安全标志》标准,并要求在建筑施工现场中广泛采用安全色和安全标志。因此,每一个施工现场人员必须熟悉安全色和安全标志。

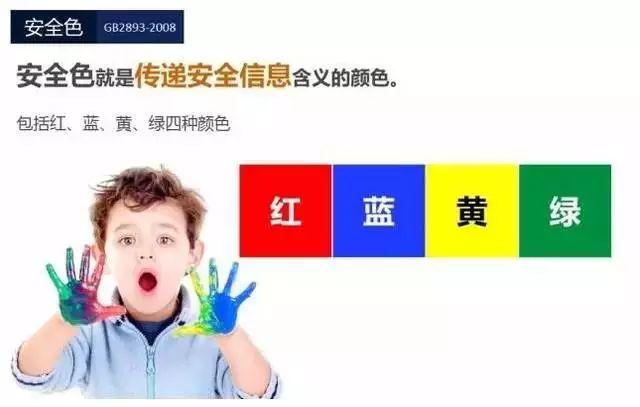

安全色

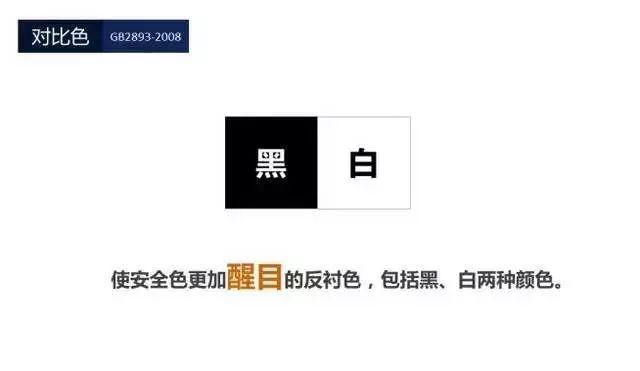

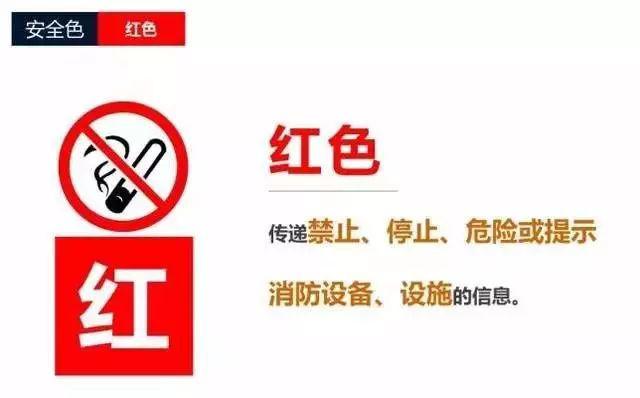

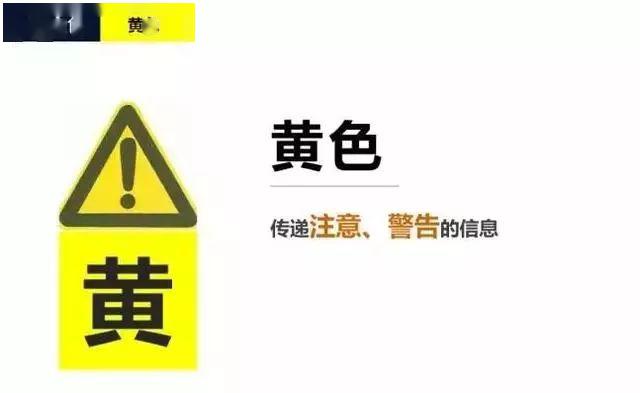

安全色即“传递安全信息含义的颜色”,包括红、黄、蓝、绿四种。安全标志中,安全色需要和相应的对比色配合使用,以传达特定的意义。

安全标志

安全标志是由安全色、几何图形和图形符号所构成,用以表达特定的信息。还有补充标志,必须与安全标志同时使用。安全标志的作用,主要在于引起人们对不安全因素的注意,预防事故发生。安全标志分为禁止标志、警告标志、指令标志、提示标志等四类。

1

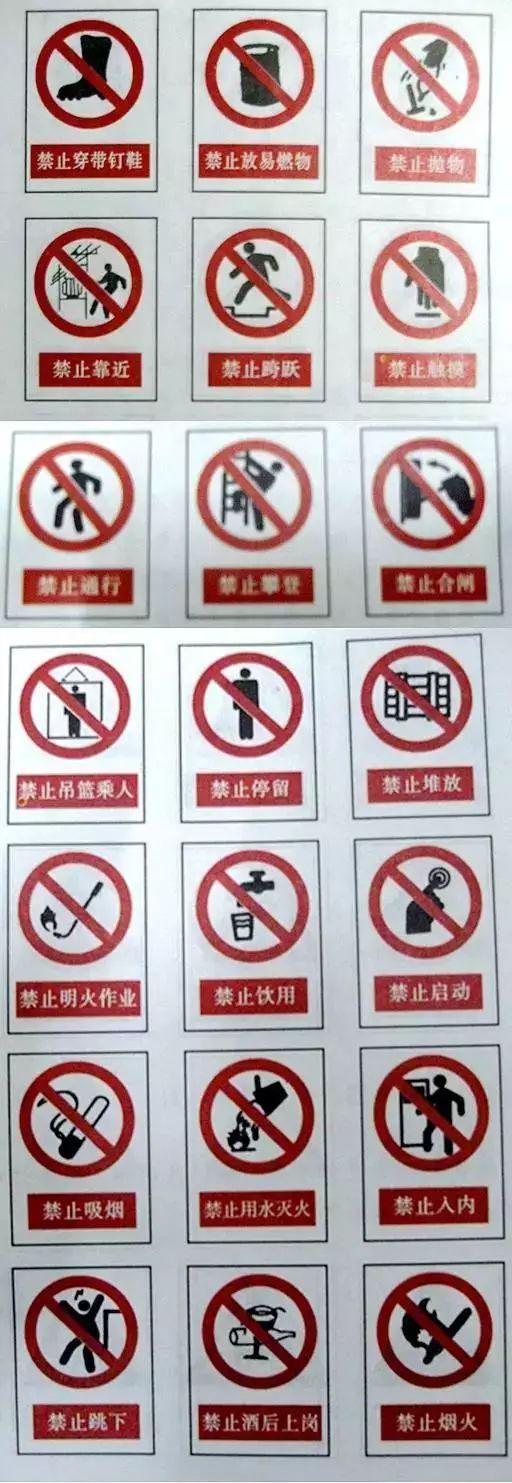

禁止标志:禁止人们的不安全行为

其图形和含义如以下所示(图形符号为黑色、圆形和斜杠为红色,衬底为白色)。

基本形式

禁止标志基本型式

参数

外径d1=0.025L

内径d2=0.800d1

斜杠宽c=0.080d1

斜杠与水平线的夹角a=45°

L➨观察距离

2

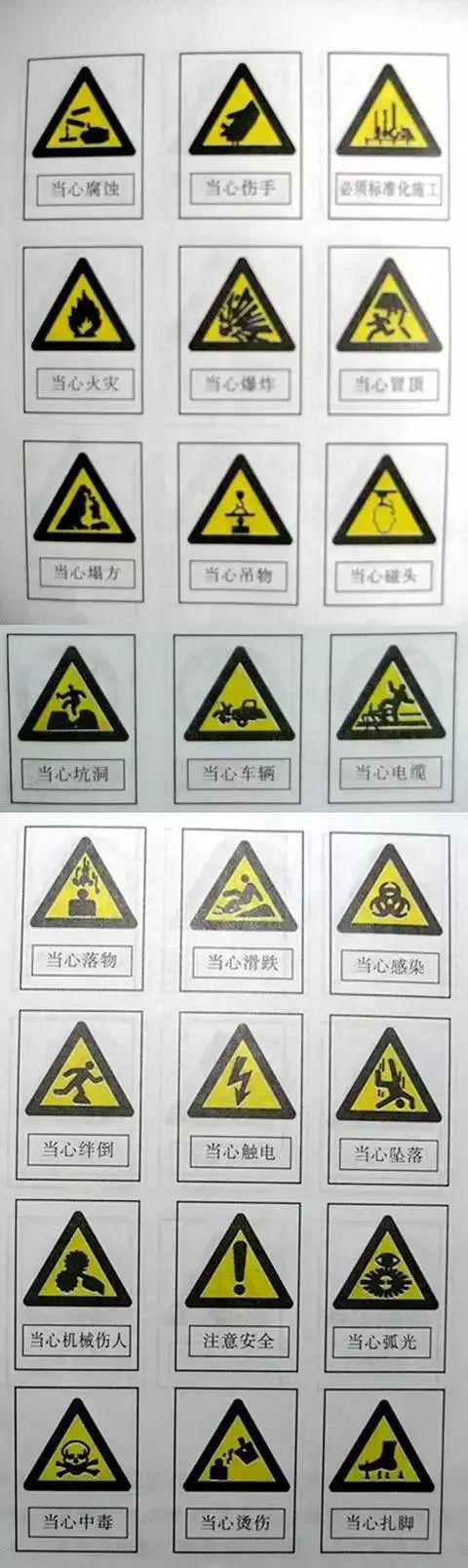

警告标志:使人们注意可能发出的危险

其图形和含义如下图所示(三角形边框及黑色符号,图形底色为黄色)。

基本型式

警告标志基本型式

参数

外边a10.034L

内边a2=0.700a1

边框外角圆弧半r径=0.080a2

3

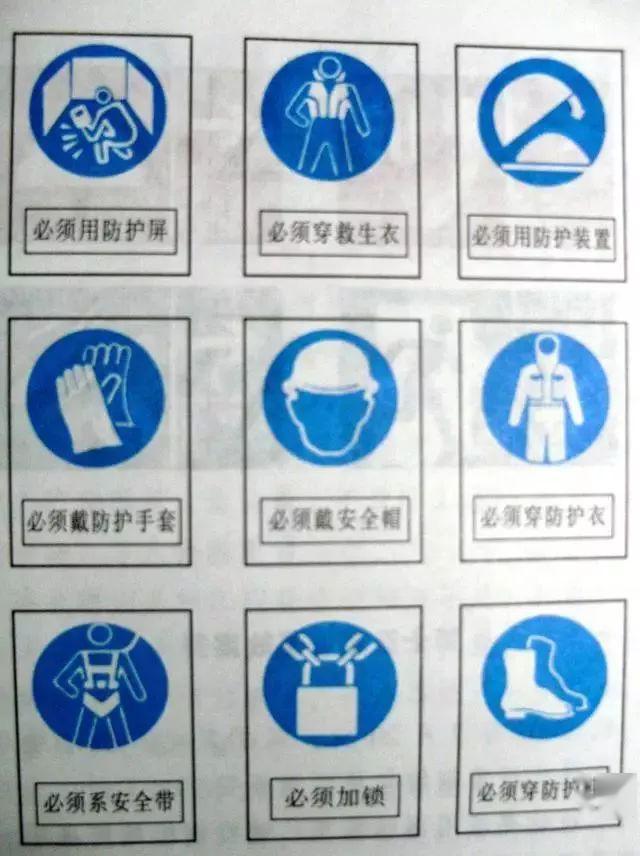

指令标志

强制人们必须做出某种运作或采用防范措施,其图形和含义如下图所示。(注明:图形为白色,指令标志色均为蓝色。)

基本形式

指示标志基本型式

参数

直径d=0.025L

L➨观察距离

4

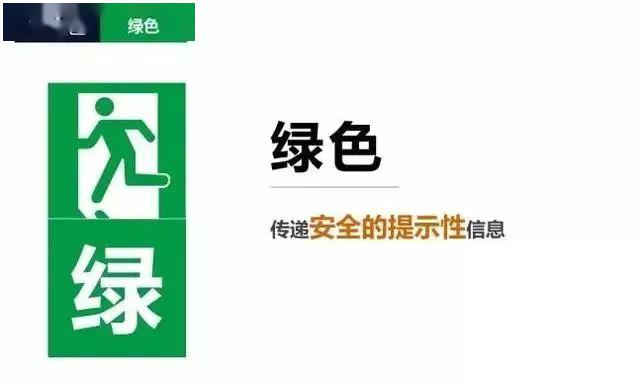

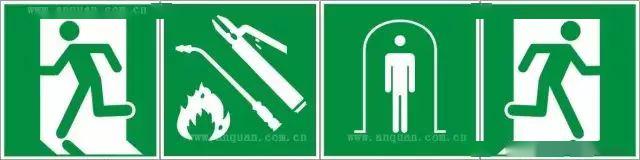

提示标志:向人们提供某种信息

一般标明安全设施或场所,其图形和含义如下图所示(图形为白色,衬底为绿色)。

基本形式

提示标志基本型式

参数

边长a=0.025L

L➨观察距离

5

文字辅助标志

文字辅助标志的基本型式是矩形边框,有横写和竖写两种形式。

1)横写时,文字辅助标志写在标志的下方,可以和标志连在一起,也可分开。

  • 禁止标志、指令标志为白色字;警告标志为黑色字。
  • 禁止标志、指令标志衬底色为标志的颜色,警告标志衬底色为白色。

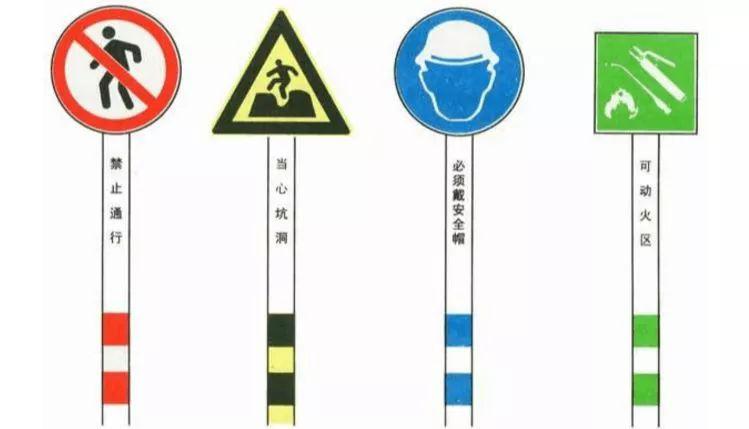

2)竖写时,文字辅助标志写在标志杆的上部。

  • 禁止标志、警告标志、指令标志、提示标志均为白色衬底,黑色字。
  • 标志杆下部色带的颜色应和标志的颜色相一致。

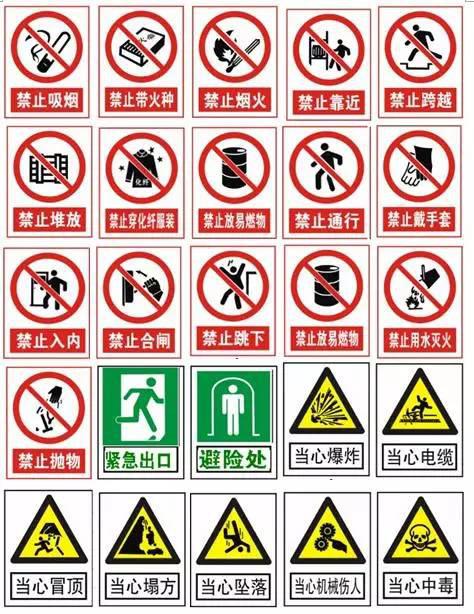

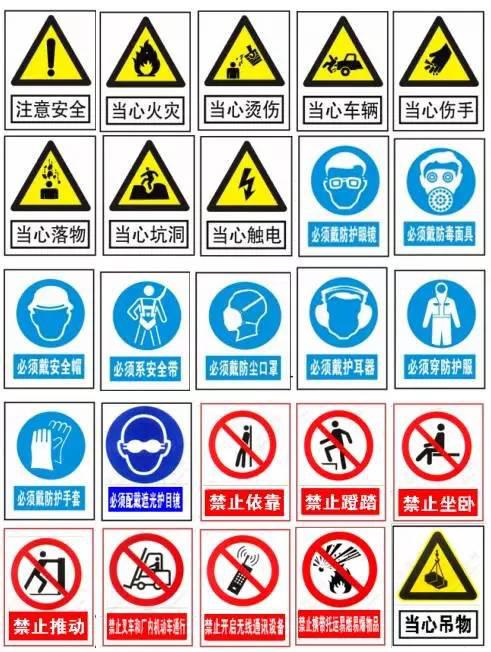

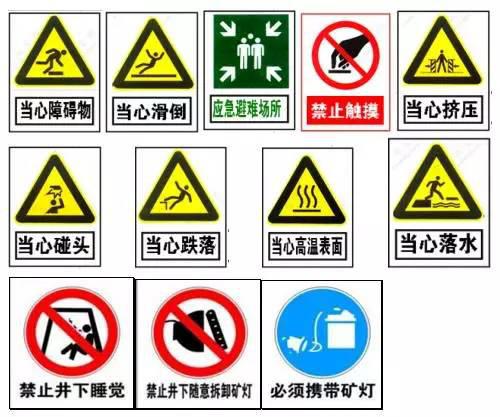

附:工地常用安全标志

安全无小事!赶紧做起来吧
