第一章 项目概况

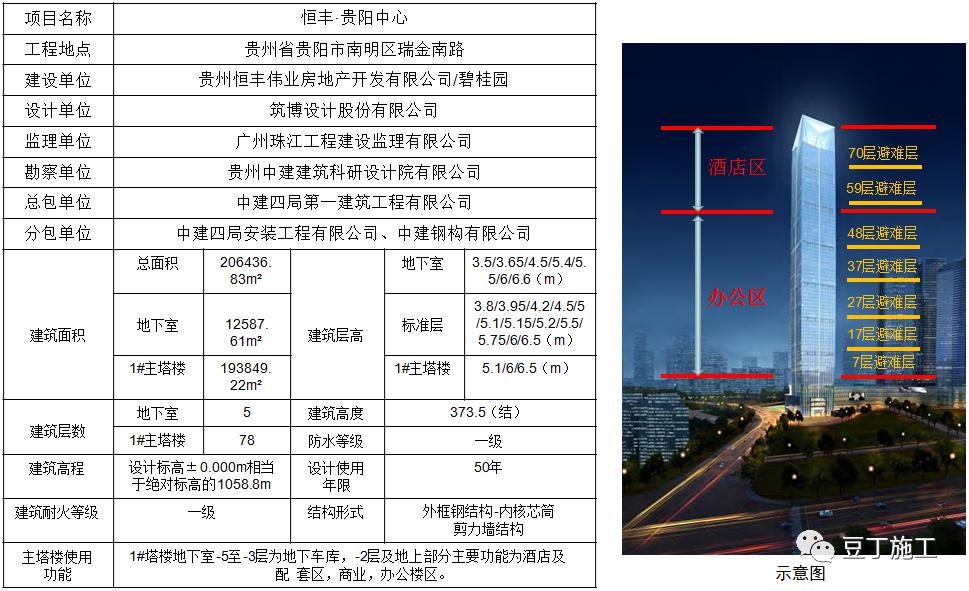

1.1工程简介

由中建四局第一建筑工程有限公司承建的恒丰·贵阳中心项目是贵阳市首个超高层建筑群,项目 由7栋超高层建筑组成,总投资近百亿元,规划用地65966m2,总建筑面积达78.7万m2。项目基坑 支护采用桩锚支护,基坑深度最大为38m,地下室外墙周边的基坑深度为23m。基坑土石方开挖量 达135万m³。本项目1#塔楼共78层,总高度为373.5m,结构为外框钢结构-内核芯筒剪力墙结构。

1#塔楼7至60层为办公楼,60至78层为酒店,塔冠4层为私人 会所,塔冠屋面为停机坪。恒丰·贵阳中心项目建成后将成为贵阳 市新地标,极大提升贵阳形象。将于2020年年底基本建成投入使用。

项目地下室5 层,局部有3层, 裙房6层,地下室 和裙楼均为连体 建筑。裙楼为大 跨度钢结构,钢 结构最大跨度达 33m。裙楼商业 建成后将由中粮 集团旗下大悦城商业管理。

效果图一

效果图二

1.2.总承包管理

第三章 技术管理亮点

3.1.单桩竖向抗拔自平衡法静载试验

贵阳地区独特的喀斯特岩溶地貌,给自平衡法静载试验技术在该 地区的推广带来了重重困难。本工 程根据设计要求,对两组桩径1.2m 的试验桩进行验证试验。

单桩静载试验装置

单桩静载试验

3.2.C60山砂混凝土试配试验

本项目平均单次浇筑500m³高强 混凝土,试制了 高强混凝土试块, 进行3d、7d、28d 强度试压试验。

混凝土配合比专家论证会

3.3.大型钢结构吊装技术

1#塔楼单节钢管最长15.2m,最大单根重量为14.5t。12层以下一层一 吊装,13至50层两层一吊 装,50层以上采用三层一 吊装的分层吊装方式。

钢梁安装

3.4.外框钢结构

1#塔楼外框钢结构,结构F7层、 F37层以及F59层共设置有3道钢结 构环桁架层。其中外框圆管柱为斜 柱,先外扩再内收呈每侧边4根对称 设置,至结构78层。

1#塔楼外框钢结构

钢结构构件工厂化加工

3.5.动臂塔吊

本项目1#塔楼核心筒电梯井 道内安装钢箱梁两道支撑布置两 台动臂塔吊,分别为ZSL380与 ZSL850,末端最大起重量分别 为3.8t和13.8t。

1#塔楼设置两台动臂塔吊

动臂塔吊

3.6.施工电梯滑触线应用及指纹锁应用

普通施工电梯使用电缆线, 本项目所有施工电梯均使用滑 触线,且每个施工电梯操作室 要配置施工电梯操作人员指纹 识别,有效防止了施工电梯随 意操作的隐患。

施工电梯滑触线

施工电梯指纹锁

3.7.液压爬升模板技术

本项目1#塔楼核心筒竖向结构 采用液压爬模体系施工。液压爬模 体系每次爬升4.2m,非标准层分两 次爬升,共计爬升82次。由于在40 层和60层结构变化,液压爬模体系 在40层和60层进行改装。

3.8超高层高速施工电梯直达爬模作业平台施工技术

本项目1#塔楼核芯筒施工电梯 最大安装高度达373m。对液压爬 模体系进行桁架加强,施工电梯直 接附着在液压爬模体系上,达到施 工电梯直达爬模作业平台。

3.9超高层绿色智能爬模施工技术

本项目液压爬模体系顶部四周设置自动喷淋系统及第三层平台设置保温保湿保护装置系统。

爬模顶自动喷淋系统

混凝土自动养护装置

混凝土保温保湿装置

3.10.超高层高标号混凝土综合应用技术

本项目采用HBT90-572RS高压混凝土泵机,三套直径450mm超高压耐磨泵管进行泵送,完成高度达373.5m的超高泵送,并且为自密实混凝土。

高压混凝土泵机

超高压耐磨泵管

泵管布置

3.11.超高层钢管混凝土侧臂开挖浇筑施工技术

1#塔楼外框钢管柱深化设计及加工时在侧臂开设洞口,采用侧壁浇筑自密实混凝土。每两层浇筑一次,施工安全简便、施工质量可靠。

钢管柱侧壁开洞

钢管柱侧壁浇筑混凝土

钢管柱侧壁洞口封堵

3.12.大体积混凝土养护及温度监测应用

本项目基础为天然持力层筏板基础,筏板厚度较大,1#塔楼混凝土量约1.2万立方米,通过大体积混凝土保温保湿养护,同时监测温度变化情况,有效保证了混凝土质量。

大体积混凝土薄膜养护

大体积混凝土麻袋养护

大体积混凝土测温

3.13.大直径圆柱模板应用

本项目存在较多大直径圆柱,项目部使用定型化的圆柱模板,施工速度快,成型质量好。

新型圆柱定型化模板柱箍

新型圆柱定型化模板

圆柱混凝土成型质量

3.14.BIM技术应用

项目管理采用广联达BIM5D涉及板块:质量、安全、进度等;可操作平台:电脑端、手机端;

BIM5D施工管理网页端

BIM5D施工管理手机端

项目应用BIM技术深化设计,综合管线布置及碰撞检查。

BIM深化节点

BIM碰撞检查

本项目为复合型商业综合体,项目应用BIM对钢结构进行深化设计、对安装工程进行综合布线、同 时对建筑及结构进行碰撞检查,对现场进行指导施工。

配备一组专业的BIM设计小组,对项目进行5D模拟施工管理。现场多专业综合协调管理,可进行碰撞检查,避免空间关系冲突,达到施工管理信息化,施工环节具体化,施工资源合理化的良好效果。

第四章 质量管理

4.1.创优目标

质量目标:1#塔楼确保贵州省优质结构奖,贵州省黄果树杯,争创国家优质工程奖或鲁班奖。

科技目标:贵州省科技示范工程、贵州省绿色施工示范工程。

4.2.样板引路

项目设置质量样板间,对工人进行质量、工序交底,确保工程实体质量。

钢筋、模板质量样板

模板、混凝土、后浇带质量样板

屋面工程质量样板

屋面工程质量样板

封闭楼梯质量样板

封闭楼梯、二次结构质量样板

机电安装工程质量样板

装饰工程质量样板

二次结构工程质量样板

构造柱施工工序样板

墙面装修工序样板

内墙面装修工序样板

砌体工程实体样板

砌体工程构造柱实体样板

轻质隔墙与混凝土现浇结构连接

轻质隔墙实体样板

钢结构样板

防火涂料样板

钢筋桁架楼承板样板

机电现场样板

4.2.样板引路(施工工艺)

防火涂料工艺样

高强螺栓连接工艺样

焊接样板(平焊

焊接样板(立焊

4.3.现场质量管理

筏板钢筋绑扎成型质

钢筋绑扎成型质

钢筋机械连接成型质

大直径钢筋机械连接成型质

梁混凝土成型质

板混凝土成型质

柱混凝土成型质

墙混凝土成型质

4.4.实测实量管理

实测实量数据上墙及楼板实测平整度,同时设置二维码数据。

墙柱垂直度实测

梁板面平整度实测

墙柱数据上墙

4.5.钢结构工程

本项目钢管桩焊接现场,为保证焊接质量按1级焊缝请第三方检测,现场焊缝全都100%一次通过检测。

钢柱焊接

焊缝质量检测

钢结构构件尺寸检查

钢结构补漆

4.6.幕墙工程

标准层为竖明横隐单元式玻璃幕墙,玻璃幕墙采用铝合金横滑式单元式明框幕墙结构体系;整个幕墙系统采用等压原理和雨幕原理设计。塔楼单元体幕墙立柱采用160闭腔铝型材,标准层 4.2m/3.8层高采用简支连接, 5.0m、5.1m、6.0m及6.5m等其他层高采用双支连接。

塔楼避难层7层、17层、27层、37层、48层、59层、70层单元体幕墙立柱采用160闭腔铝型材,5.1m及6.5m层高采用双支连接。

塔楼顶部大堂位置内侧架空约22米,采用M20不锈钢拉杆和300x300x12氟碳喷涂钢方通作为 单元体幕墙挂接龙骨。

幕墙堆场

幕墙吊装

第五章 安全文明样板工地标准化管理

5.1安全目标

安全目标:确保贵州省安全文明样板工地,争取建设工程项目施工 安全生产标准化工地。

5.2标识标牌

公示牌可设在办公区、生活区、施工大门口旁。

标识标牌

项目“九牌一图”

重大危险源公示牌

5.3.临建标准化

生态围墙

安全通道

CI

门禁系统

5.4.临边洞口防护

临边洞口采用网片式可周转防 护围栏。

楼层洞口内均预留筋后再做洞 口防护,外脚手架与结构边缘间隙 过大部分每层设置填芯杆,每三层 设置一道水平兜网。

根据洞口尺寸大小、用硬质盖板固定在洞口上,盖板四周顺直。

楼层临边定型化防护

临边防护

楼梯临边

桁架板层安全操作通道

定型化防护

塔吊定型化防护栏杆

钢构定型化操作平台

楼层洞口预留钢筋

水平洞口硬封闭

水平兜网

5.5.施工电梯防护门

采用成品定型化防护门。现场安装采用膨胀螺栓将防 护门立柱与上下层梁板连接 固定,水平方向与临边防护 栏固定连接。电梯与结构之 间采用翻板封闭、翻板由方钢加网片组成。

施工电梯定型化防护门

施工电梯防护翻板

5.6.楼层水平防护

在超高层施工过程 中,尤其是多种工序穿 插作业中,物体打击风 险极高。设置悬挑防护棚,保证安全性能。

定型化悬挑防护棚

工字钢搭设的悬挑防护棚

5.7.防护棚

定型化安全通道

定型化防护棚

项目1#塔楼核芯筒使用液压爬模系统,为防止在核芯筒梁板施工时物体坠落伤人,项目部在爬模底 部设置自爬式防护棚。

施工现场定型化加工棚

自爬式防护棚

5.8.临电、消防

配电箱

配电室规范管理

现场消防应急设备

环场消火系统

应急演练

5.9.安全体验区

项目在1号楼1层设置了安全体验区,包含综合用电体验、模拟人应急抢救体验、钢丝绳安全体验、安全帽撞击体验、墙体倒塌体验、平衡木体验、安全带使用体验、洞口坠落体验等。

应急演练

安全帽撞击体验区

安全带使用体验区

现场急救演示展示区

劳保用品展示区

钢结构安全体验馆

5.10.安全智慧工地

项目在现场大门和塔吊位置均安装摄像头,该摄像系统可以用手机实时监控现场发现的隐患

智慧工地平台具有项目概况、全景监控、进度、质量、安全、劳务、设备管理等九大模块,通过智 能硬件设备集成、移动通讯设备数据上传等方式进行大数据管理及展示。

5.11.行为安全之星

通过正向激励手段,引导一线作业人员主动提高安全意识,参与安全活动,规范作业行为,我项目于

2018年5月14日开展“行为安全之星”启动仪式。5月22日,组织所有班组人员对“行为安全之星”进行宣 讲,6月15日,项目结合现场各班组“行为安全之星”活动推广情况,对推广较好的三个班组进行了颁奖。

5.12.安全亮点工作

安全教育讲平台制度

现场安全管理方 面严格遵守相关部门 及公司要求,每天早 上开工前由管理人员 在安全教育讲评台处 对工人进行安全晨会 教育。

安全管理晨会制度

安全多媒体安全培训箱

配备安全多媒体安 全培训箱,以在线答题 的方式给予项目现场人 员安全教育,考核通过 方可入场施工。培训人 员可通过IC卡、身份证 识别、人脸识别、指纹识别4个入口进入培训。

安全多媒体安全培训箱

虚拟现实体验交底技术

危险区域警报技术

第六章 绿色施工

6.1.节能施工技术

大量采用LED节能灯具、时钟控制技术控制用电设备、大功率限流器等节能措施。

LED灯具技术

LED灯具技术

时钟控制技术

大功率限流器

6.2.节材施工技术

主要采用工厂化预制化,可重复周转使用的材料。

可周转围墙技术

防护全冷作技术

塑料模板

轮扣式脚手架

6.3.节水施工技术

主要采用雨水收集系统,包括洗车池、清洗路面、灭火、浇花等施工用水。

雨水收集技术

雨水回收再利用

6.4.节地施工技术

合理规划施工部署,临时道路结合永久道路优先施工

合理规划平面布置

6.5.环保施工技术

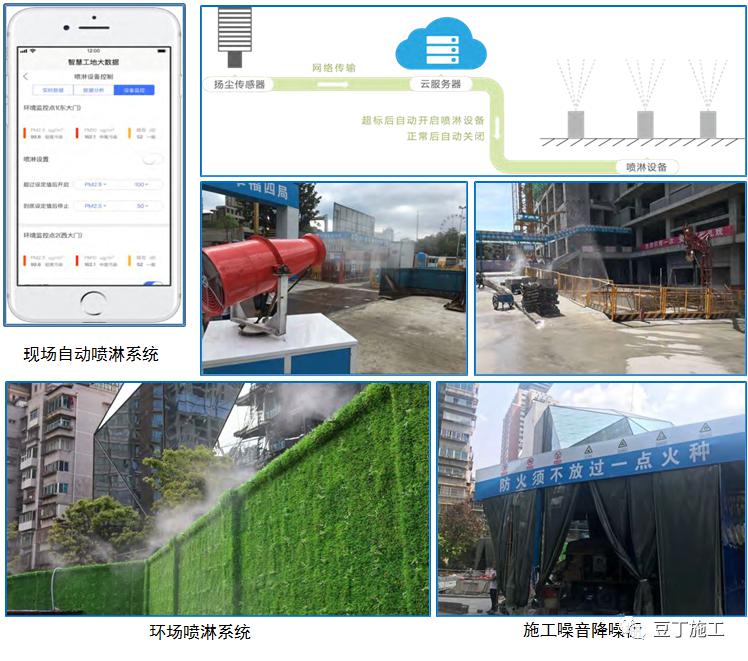

引进扬尘智能管控系统,与其他污染治理设备联动,达到自动控 制的目的。

排污监测系统对污水排放口PH值进行在线实时测量,污水排放不达标时及时报警。同时智能水电检测。
