动画解读“施工现场临时用电”,轻松看懂!

原标题:动画解读“施工现场临时用电”,轻松看懂!

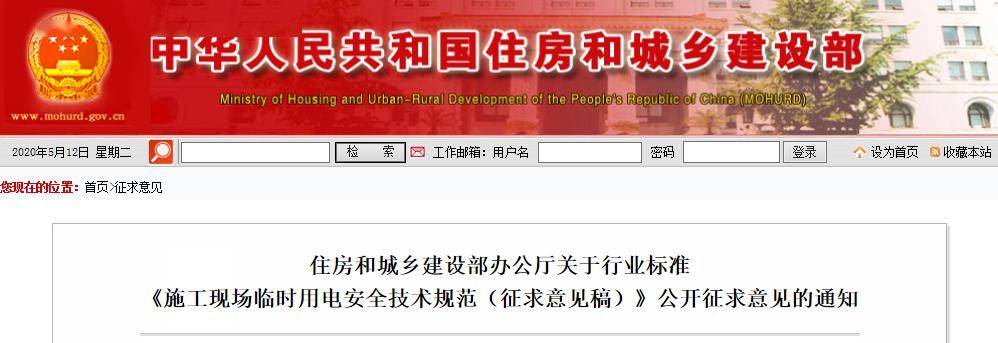

近日,住建部发布文件,对行业标准《施工现场临时用电安全技术规范(征求意见稿)》公开征求意见。依据本次修订的新规,共有11个强制性条文:

【01】

3.2.11 PE线上严禁装设开关或熔断器,严禁通过工作电流,且严禁断线。

【02】

5.2.3 发电机组电源必须与外电线路电源联锁,严禁并列运行。

【03】

6.2.1 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。

五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用。

【04】

6.2.3 电缆线路应采用埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标识。

【05】

7.7.3 对混凝土搅拌机、钢筋加工机械、术工机械、盾构机械等设备进行清理、检查、维修时,必须首先将其开关箱分闸断电。呈现可见电源分断点,并关门上锁。

【06】

9.2.2 下列特殊场所应使用安全特低电压照明器:

1 隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明,电源电压不应大于36V;

2 潮湿和易触及带电体场所的照明,电源电压不得大于 24V;

3 特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明,电源电压不得大于12V。

【07】

9.2.5照明变压器必须使用双绕组型安全隔离变压器,严禁使用自耦变压器。

【08】

9.3.10 对夜间影响飞机或车辆通行的在建工程及机械设备, 必须设置醒目的红色信号灯,其电源应设在施工现场总电源开关的前侧,并应设置外电线路停止供电时的应急自备电源。

【09】

10.1.4 临时用电工程组织设计编制及变更时,必须履行“编制、审核、批准”程序,由电气工程技术人员组织编制, 点这 . 免费下载施工技术资料 经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电工程组织设计时,应补充有关图纸资料。

【10】

10.1.5 临时用电工程必须经编制、审核、批准部门和使用单位共同验收,合格后方可使用。

【11】

10.3.2 临时用电工程定期检查应按分部、分项工程进行,对安全隐患必须及时处理,并应履行复查验收手续。

规范文字是枯燥的,下面这个教学视频以生动形象的动画演示,从以下几个方面全面解读了“施工现场临时用电”:临时用电作业人员、临时用电接地措施、电线电缆的固定及导管敷设、配电箱的设置及日常维护、建筑机械与工具的操作、用电设备的检查及使用、临时用电工程的验收、常见违章作业、电气火灾的处理、临时用电资料归档管理。

施工现场临时用电的设置与使用

轻松看懂

【出品】

南宁市城乡建设委员会

【制作】

南宁市建筑管理处

南宁市建设工程质量安全协会

南宁市建筑意外伤害保险服务中心

广西云尚美善文化传播有限公司
