解剖附着式升降脚手架!(构造拆解+动画演示+检查要点)

原标题:解剖附着式升降脚手架!(构造拆解+动画演示+检查要点)

来源:豆丁施工、建设施工安全等

(一)拆解一个附着式升降脚手架,供大家参考学习

一、附着式升降脚手架介绍

什么是附着式升降脚手架?

搭设一定高度并附着于工程结构上,依靠自身的升降设备和装置,可随工程结构逐层爬升或下降,具有防倾覆、防坠落装置的外脚手架。

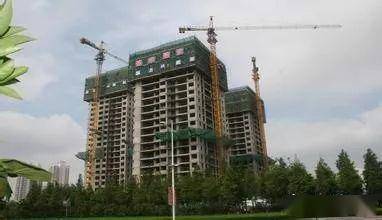

附着式升降脚手架,这种新型脚手架适合高层建筑施工,特别是对于超高层建筑而言非常实用。它是在挑、吊、挂脚手架的基础上发展起来的,今天我们就系统的学习一下附着式升降脚手架。

二、附着式升降脚手架优点

1、施工速度快:悬挑脚手架需要不断安拆,爬架30~40分钟升高一层,可满足结构施工3天一层、装修施工一天2层的防护需要;

2、安全性好:采用多重附着与建筑外墙,设置多重水平防护,操作人员始终处于架体防护范围以内,可有效防止落物打击和人员坠落。

3、节约材料:爬架架体搭设不超过五层楼高,根据施工进度逐层升降,比双排脚手架从地面一直搭设到结构顶层,节约大量的钢管、 扣件、脚手板及安全网;

4、节约塔吊台班费用:爬架搭设好后,利用自身升降系统就可对爬架进行升降,节约大量塔吊台班费用。

5、节约人工费用:爬架架体搭设好后,只需少量人员就可对架体进行升降,节约大量的人工。

6、外观较为漂亮。

三、附着式升降脚手架的构造拆解

1、架体结构

由竖向主框架、水平支承桁架、架体构架三部分组成。

2、竖向主框架

附着式升降脚手架最主要组成部分,垂直于建筑物外立面,并与附着支承结构连接。主要承受和传递竖向和水平荷载的竖向框架。

单片式竖向主框架(较为常见)

空间桁架式竖向主框架

3、水平支承桁架

宽度与主框架相同,平行于墙面,高度不宜小于1.8m,最底层设置脚手板,与建筑物之间宜设置可翻转的密封翻版,板下用安全网兜底。主要承受架体竖向荷载,并将竖向荷载传递至竖向主框架的水平支承结构。

4、架体构架

在相邻两主框架之间和水平支承桁架之上的架体。

1)立杆:设置在水平支承桁架的节点上;

2)纵向水平杆、横向水平杆;

3)剪刀撑:连续设置,水平夹角45°~60°,与立杆或横向水平杆伸出端扣紧。

4)密目网:2000目/100cm²

5)作业层设1.2m防护栏和18cm高挡脚板。

5、架体高度

架体最底层杆件轴线至架体最上层横杆(即护栏)轴线间的距离。(不得大于5倍层高)

6、架体宽度

架体内、外排立杆轴线之间的水平距离。(不得大于1.2m)

7、支承跨度

两相邻竖向主框架中心轴线之间的距离。

导轨主框架直线布置的架体支承跨度不得大于7m,折线或曲线布置的架体支承跨度(相邻两主框架支撑点处的架体外侧距离)不得大于5.4m。

折线布置架体

注意:

1)物料平台不得与脚手架各部位和各结构杆件相连,其荷载应直接传递给建筑工程结构。

2)断开处应封闭。

8、悬臂高度

架体的附着支承结构中最高一个支承点以上的架体高度。(不得大于架体高度的2/5,且不得大于6m)

9、悬挑长度

指架体水平方向悬挑长度,即架体竖向主框架中心轴线至架体端部立面之间的水平距离。

架体水平悬挑长度不得大于2m,且不得大于跨度的1/2。

悬挑段长度:L1

锚固段长度:L2

L2≥1.25L1

注意:与悬挑脚手架的悬挑段长度概念的区别。

10、防倾覆装置

防止架体在升降和使用过程中发生倾覆的装置。

11、防坠落装置

防止架体在升降或使用过程中发生意外坠落的装置。

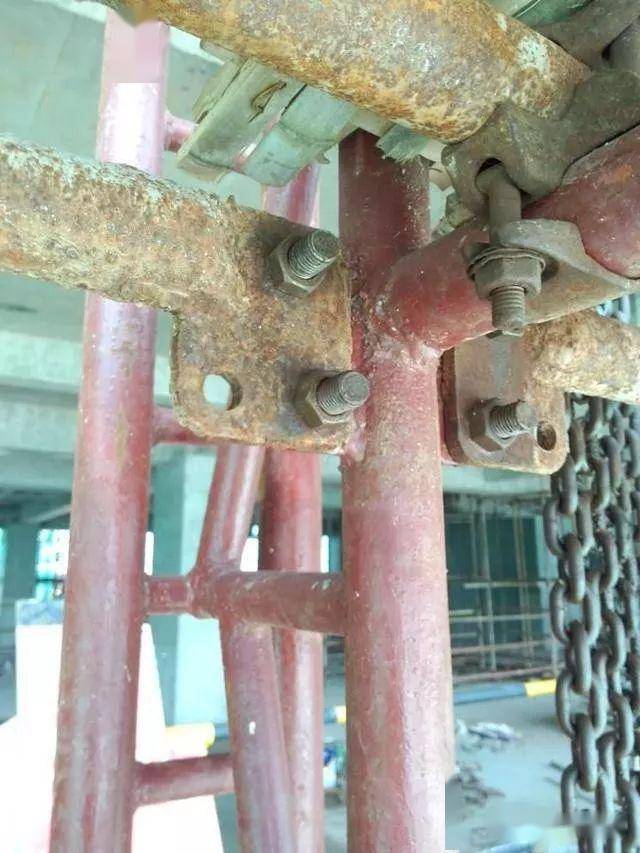

升结束后使用钢管卡子固定, 点这 .免费下载施工技术资料 注意再次升降时应拆除。

提升结束后使用斜杆支顶,下降时应掰向左侧。

12、升降机构

控制架体升降运动的动力机构,有电动和液压两种。

13、荷载控制系统

能够反映、控制升降机构在工作中所承受荷载的装置。

14、悬臂梁

一端固定在附墙支座上,悬挂升降设备或防坠落装置的悬挑钢梁,又称悬吊梁。

15、导轨

附着在附墙支承结构或者附着在竖向主框架上,引导脚手架上升和下降的轨道。

16、同步控制装置

在架体升降过程中,控制各升降点的升降速度,使各升降点的荷载或高差在设计范围内。

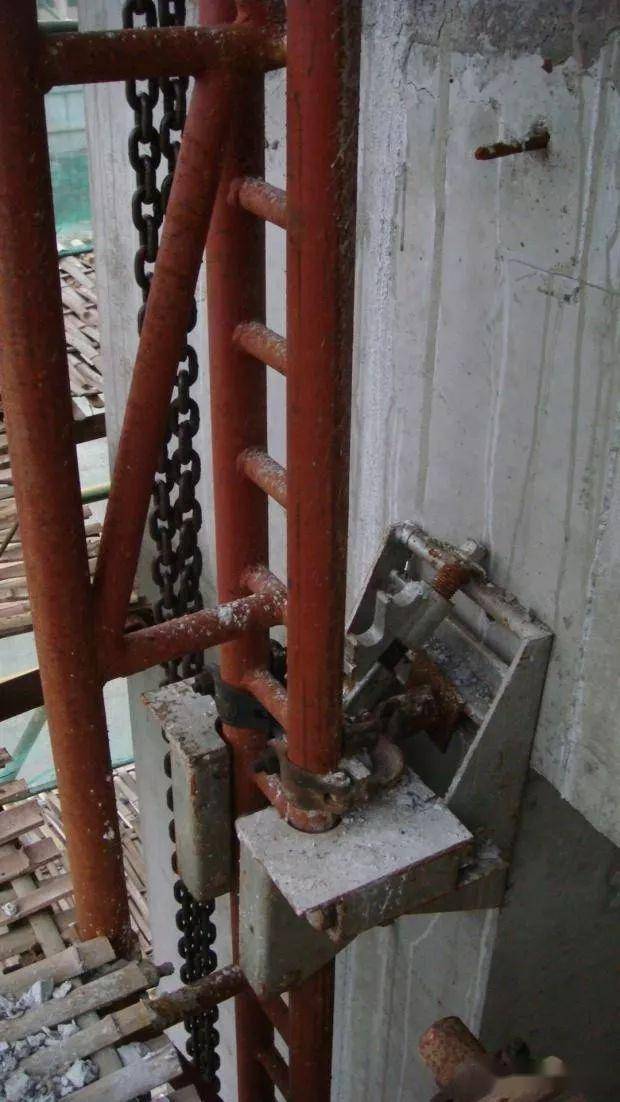

17、附墙支座

附墙支座是升降架的附着支承结构,承受并传递升降架的荷载,同时通过其内部设置的防坠落装置,实现意外坠落状况下的卡阻保护功能。

集承载、防坠、防倾、导向功能于一身,能较好的适应结构垂直度和预留预埋管误差和较小的偏差等情况。

附墙支座由钢材焊接、加工装配而成,导轨主框架的导轨穿插在导轮座内,利用导向滚轮与导轨的滑动配合, 点这 . 免费下载施工技术资料 约束导轨主框架进行上下运动。

通过调整调节螺栓可实现升降架架体与工程结构间距离的调节,调节范围为180±25mm。

18、转换装置

1) 三角铁件

当主体结构外部为阳台或其它悬挑板,此处的主框架无法正常安装在墙或梁上时,可考虑通过三角铁件进行转换,以确保附墙支座的正常安装。

三角铁件应用实例

2)垫块

结构外围有200~300mm宽水平装饰檐时,用以将架体与结构的距离适当加宽,确保结构施工和架体升降能顺利进行,有多种型号可选用。

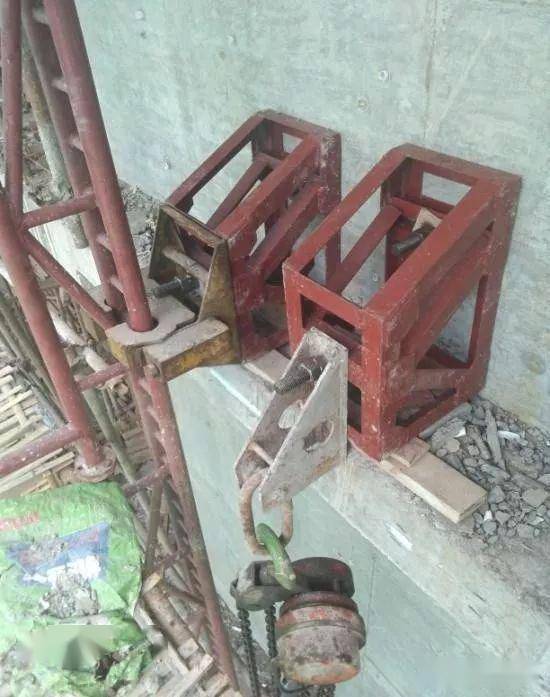

3)加高件

当结构外围有宽度300mm~600 mm的空调板或飘窗板时,用以将架体与结构的距离适当加宽,确保结构施工和架体升降能顺利进行,有多种型号可供选用。

4)吊挂件

用于吊挂电动葫芦,采用M30的锚固螺栓与工程结构牢固连接,升降时将架体荷载传递给工程结构的承载件,分为普通吊挂件、加长吊挂件、槽钢吊挂件、小吊挂件几种。

普通吊挂件

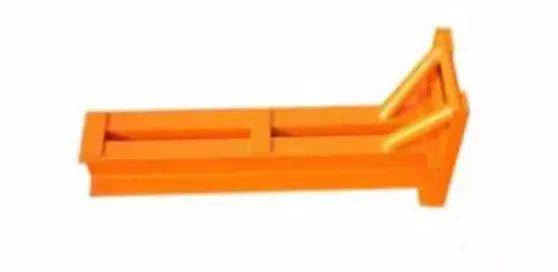

加长吊挂件

槽钢吊挂件

(二)“附着式升降脚手架”技术解读(视频)

【导视】本视频带你轻松看懂“附着式升降脚手架”:

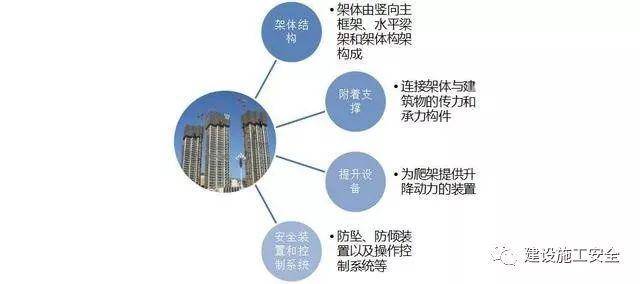

附着在建筑结构外墙上,可沿结构自动爬升的脚手架。由竖向主框架、水平支撑桁架、架体架构、附着支撑结构、防坠装置、防倾装置、爬升动力系统组成。

具有独立的爬升控制和动力设备。为施工过程提供多重施工作业及防护平台。

爬升时:提供主体结构施工绑钢筋、装拆模板。

下降时:提供外墙装饰装修施工。

(三)附着式升降脚手架施工安全检查标准详解

(1)附着式升降脚手架检查评定应符合现行行业标准《建筑施工工具式脚手架安全技术规范》JGJ202的规定。

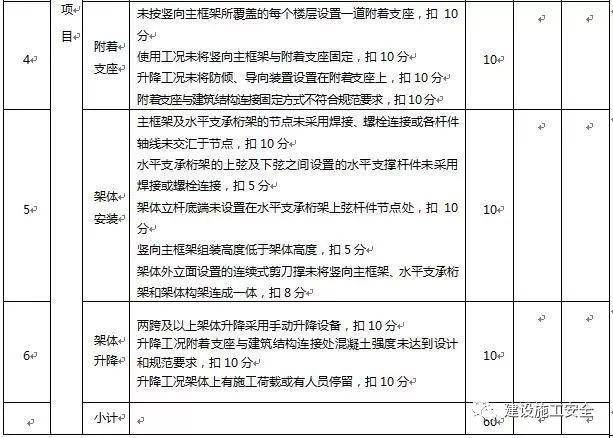

(2)附着式升降脚手架检查评定保证项目包括:施工方案、安全装置、架体构造、附着支座、架体安装、架体升降。一般项目包括:检查验收、脚手板、架体防护、安全作业。

(3)附着式升降脚手架保证项目的检查评定应符合下列规定:

1)施工方案

附着式升降脚手架搭设作业应编制专项施工方案,结构设计应进行计算;脚手架提升超过规定允许高度(150),应组织专家对专项施工方案进行论证。

2)安全装置:

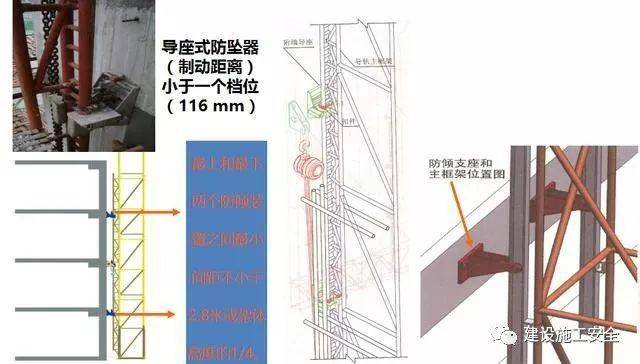

附着式升降脚手架应安装防坠落装置,技术性能应符合规范要求;防坠落装置与升降设备应分别独立固定在建筑结构上;防坠落装置应设置在竖向主框架处,与建筑结构附着;附着式升降脚手架应安装防倾覆装置,技术性能应符合规范要求;升降和使用工况时,最上和最下两个防倾装置之间最小间距应符合规范要求;附着式升降脚手架应安装同步控制装置,并应符合规范要求。

3)架体构造:

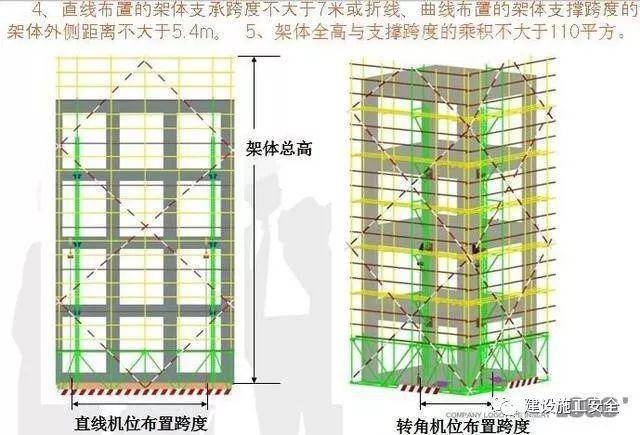

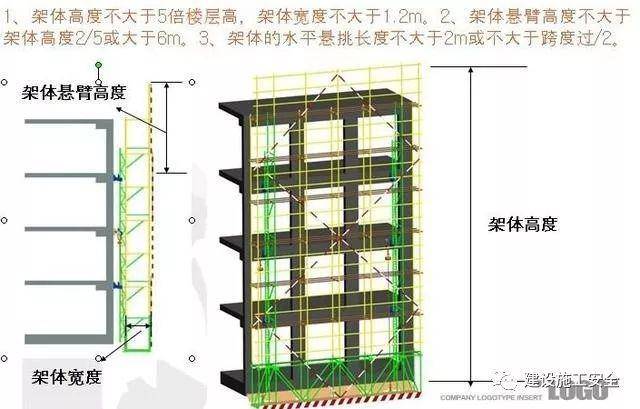

架体高度不应大于5倍楼层高度,宽度不应大于1.2m;直线布置的架体支承跨度不应大于7m,折线、曲线布置的架体支撑点处的架体外侧距离不应大于5.4m;架体水平悬挑长度不应大于2m,且不应大于跨度的1/2;架体悬臂高度不应大于架体高度的2/5,且不应大于6m;架体高度与支承跨度的乘积不应大于110㎡。

4)附着支座:

附着支座数量、间距应符合规范要求;使用工况应将竖向主框架与附着支座固定;升降工况应将防倾、导向装置设置在附着支座上;附着支座与建筑结构连接固定方式应符合规范要求。

竖向主框架覆盖每一楼层处应设置一道附墙支座:附着支承结构按设计图纸设置。

机位附着点应布置在墙或梁上,对于厚度≤150mm的墙或高≤450mm的梁及其他结构,应进行强度计算

5)架体安装:

主框架和水平支承桁架节点采用焊接或螺栓连接,各杆件轴线应汇交于节点;内外两片水平支承桁架上弦和下弦之间应设置水平支撑杆件,各节点应采用焊接或螺栓连接;架体立杆底端应设在水平桁架上弦杆的节点处;竖向主框架组装高度应与架体高度相等;

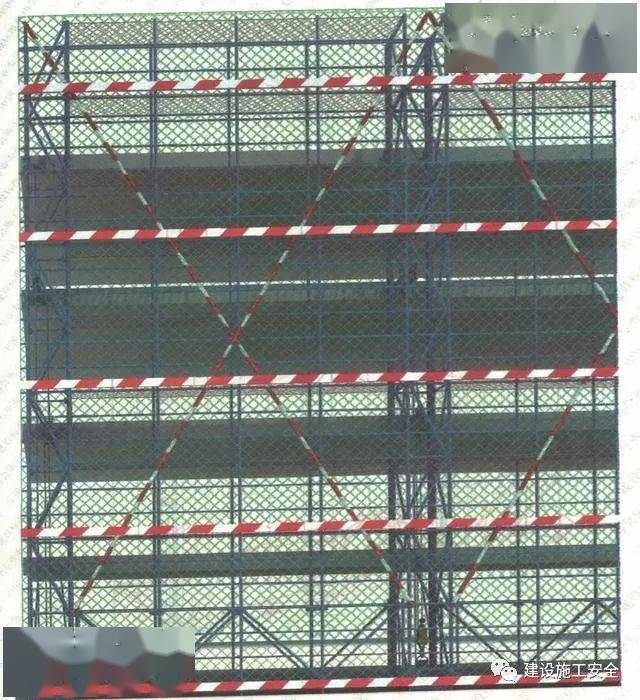

剪刀撑应沿架体高度连续设置,并应将竖向主框架、水平支承桁架和架体构架连成一体,剪刀撑斜杆水平夹角应为45-60°。

6)架体升降:

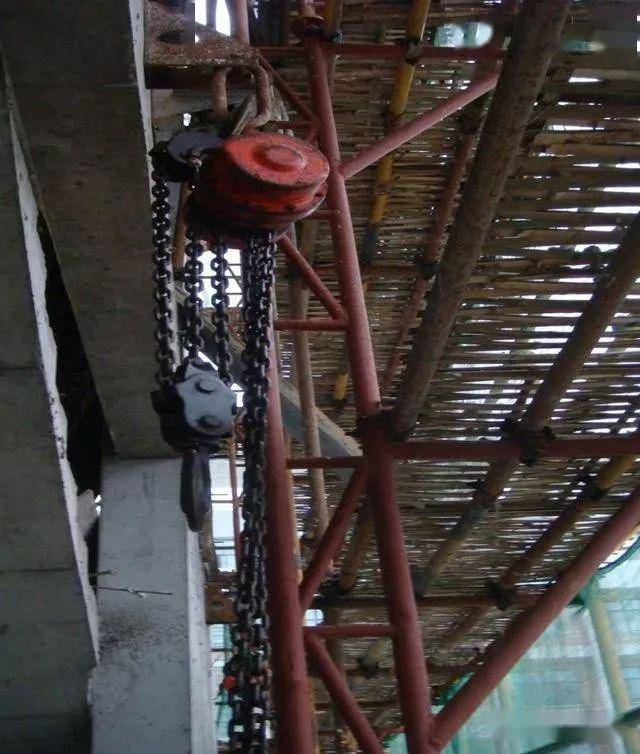

两跨以上架体同时升降应采用电动或液压动力装置,不得采用手动装置; 升降工况附着支座处建筑结构混凝土强度应符合设计和规范要求;升降工况架体上不得有施工荷载,严禁人员在架体上停留。

(4)附着式升降脚手架一般项目的检查评定应符合下列规定:

1)检查验收:

动力装置、主要结构配件进场应按规定进行验收; 架体分区段安装、分区段使用时,应进行分区段验收;架体安装完毕应按规定进行整体验收,验收应有量化内容并经责任人签字确认;架体每次升、降前应按规定进行检查,并应填写检查记录。

2)脚手板:

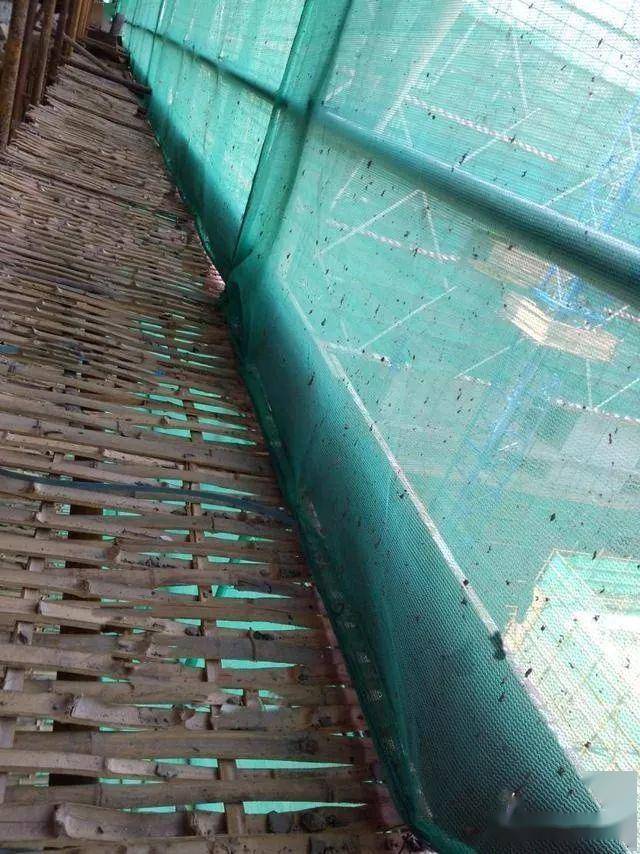

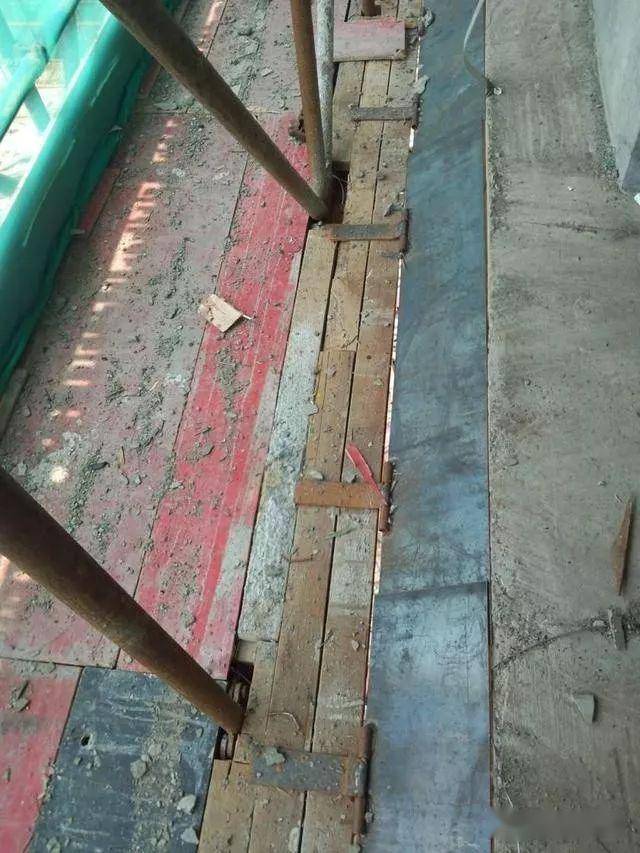

脚手板应铺设严密、平整、牢固; 作业层里排架体与建筑物之间应采用脚手板或安全平网封闭;脚手板材质、规格应符合规范要求。

3)架体防护:

架体外侧应采用密目式安全网封闭,网间连接应严密; 作业层应按规范要求设置防护栏杆;作业层外侧应设置高度不小于180mm的挡脚板。

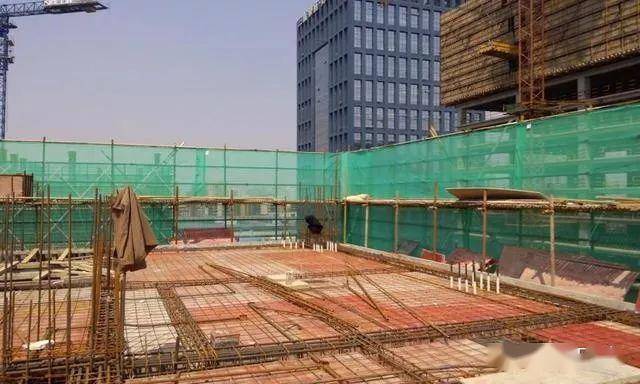

顶部作业层防护栏杆应高于作业面1.5米以上

4)安全作业:

操作前应对有关技术人员和作业人员进行安全技术交底,并应有文字记录;作业人员应经培训并定岗作业; 安装拆除单位资质应符合要求,特种作业人员应持证上岗;架体安装、升降、拆除时应设置安全警戒区,并应设置专人监护;荷载分布应均匀,荷载最大值应在规范允许范围内。

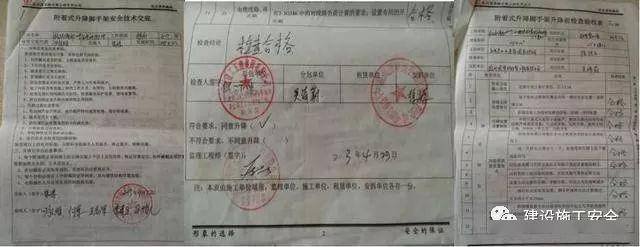

每次升降前技术交底。每次升降前检查及申请表。每次使用前检查及申请表。升降申请表签字盖章
