​图文解读:盘扣式支撑架到底好在哪里?

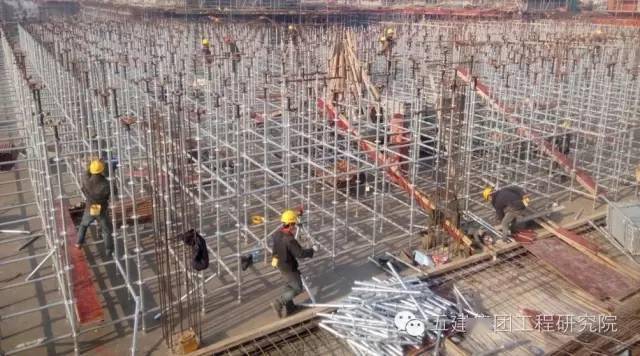

原标题:​图文解读:盘扣式支撑架到底好在哪里?

承插型盘扣式钢管脚手架是具有自锁工程的直插式新型钢管脚手架,采用立杆、水平杆、斜拉杆、可调底托等构件构成。外墙承插型盘扣式钢管脚手架与传统扣件式悬挑外架相比,在搭拆效率、可靠性、安全性、节约成本及节能环保方面有明显提高。今天小编就为大家分享一段外墙承插型盘扣悬挑脚手架施工工艺的视频。

盘扣式支撑架在脚手架发展史上实现了3个第一:第一个实现钢管支撑架在结构上无任何专门的锁紧零件,第一个实现在钢管支撑架上无任何活动零件,第一个实现我国对整体新型钢管支撑架的自主知识产权。

盘扣式支撑架已成功的应用于在泰国外环路高架桥、苏丹麦洛维大坝,沈阳建设大道立交桥、北京军事博物馆、北京天安门前、郑西客运专线、武广客运专线、哈大客运专线、京沪高铁、云南昆明世纪城等项目中。

可见,

盘扣式支撑架开启了建筑施工界的新里程!

今天,小编与大家全方位分析该款神物。

首先,看看它 区别于传统钢管扣件式支撑架的优特点到底何在?

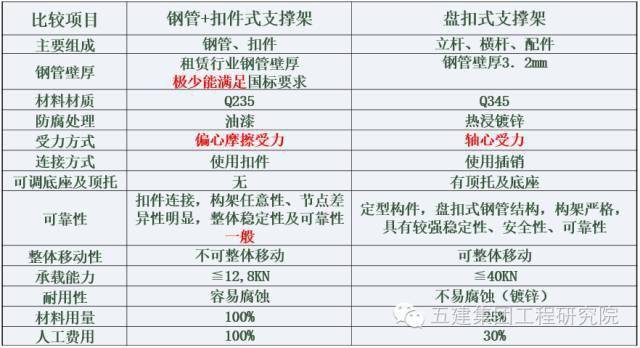

一张表格让你一目了然——

点击查看高清图

由此可见——

传统支撑架虽构架灵活,但可靠性差,用钢量大,搭设工作量和劳动强度大,施工效率低。

而盘扣式支撑架结构设计合理,可靠性强,承载能力较大,系统灵活性及通用性好,施工效率很高,热镀锌防腐,具有良好的工程形象,长期使用经济效益更加显著。

还有各种特点,多功能性——

可以根据具体的施工要求,组成不同的组架尺寸、形状和承载能力的单、双排脚手架,支撑架,支撑柱等多种功能的施工装备。

安全可靠性——

接头设计时考虑到自重力的作用,使接头具有可靠的双向自锁能力,作用于横杆上的荷载通过盘扣传递给立杆,盘扣具有很强的抗剪能力。

立杆连接是同轴心承插,节点在框架平面内,接头具有抗弯、抗剪、抗扭力学性能,结构稳定,承载力大。单根立杆荷载≤60KN。

耐久性——

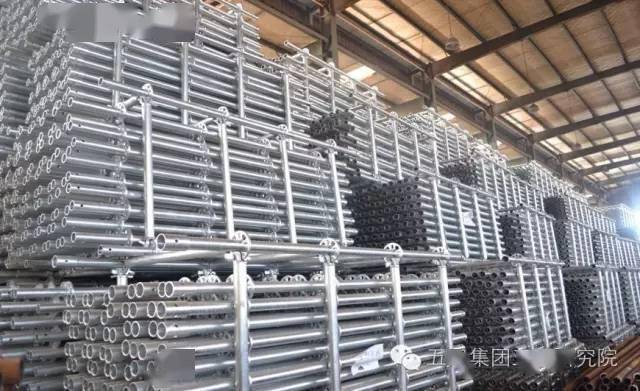

产品标准化包装,维修少、装卸快捷、运输方便、易存放。

盘扣式脚手架表面采用双面热镀锌处理,不易锈蚀,比扣件式脚手架更耐用。

高功效性——

综合工期、运输、损耗、维护几个方面,盘扣式支架的成本相对较低,长期使用经济效益将更加显著。

经济性——

构造简单、拆装简便、快速,完全避免了螺栓作业和零散扣件的丢损,接头拼装拆速度比钢管扣件式快,拼拆快速省力,工人用一把铁锤即可完成全部作业。

综合工期、运输、损耗、维护几个方面,盘扣式支架的成本相对较低,长期使用经济效益将更加显著。

接下来,看看它的360度全方位适用范围——

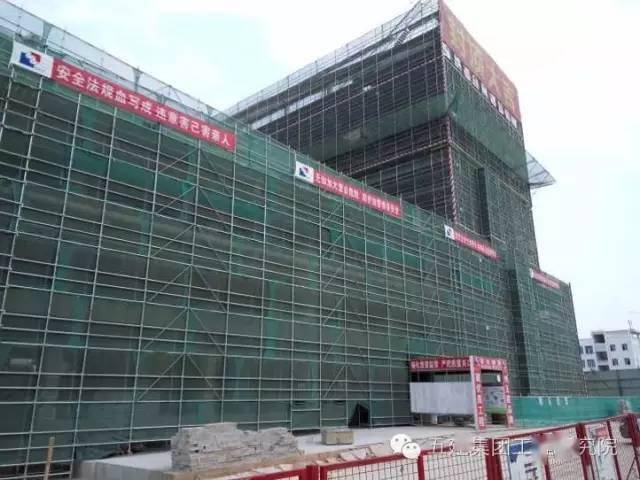

房 建 工 程

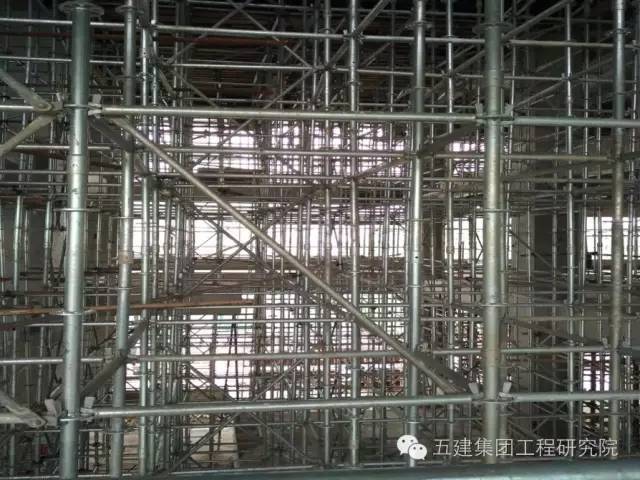

市 政 工 程

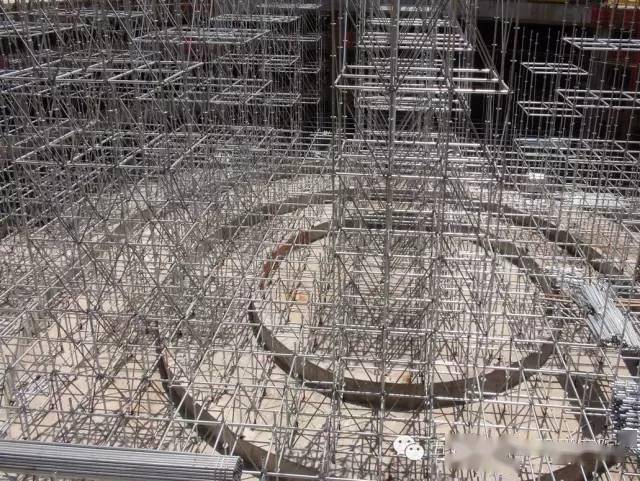

摸 板 支 架

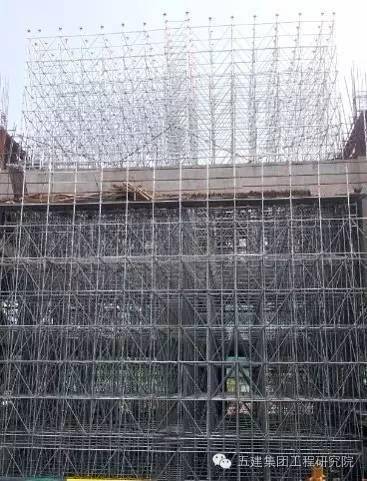

高大空间钢结构安装满堂操作架

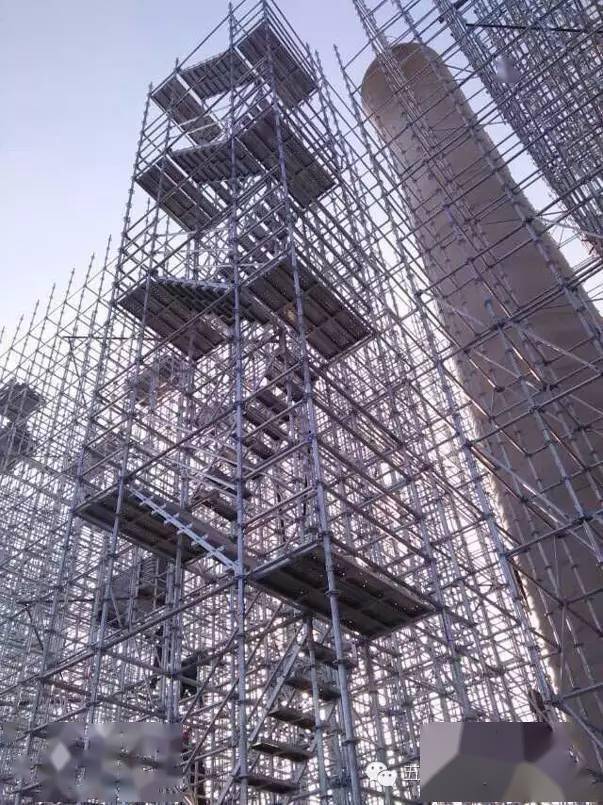

人员上下通道

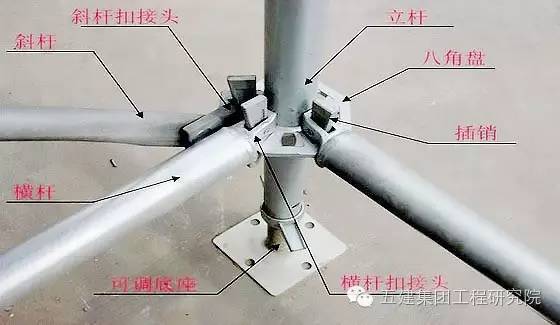

一张图看清它的主要构配件——

再看看搭设流程——

前方高能红色预警,勇者继续。

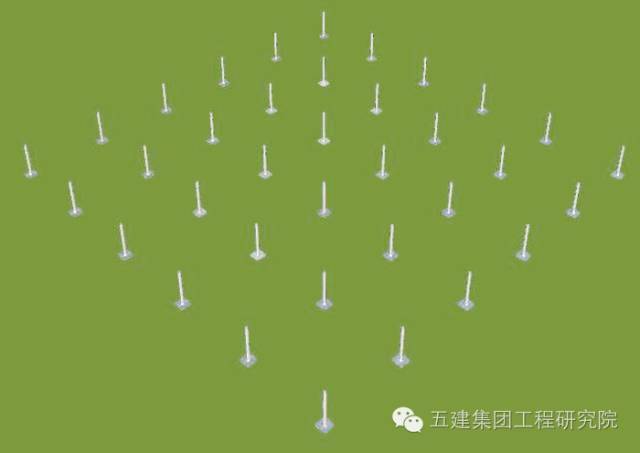

▲Step1 定位、放样、摆放可调底座

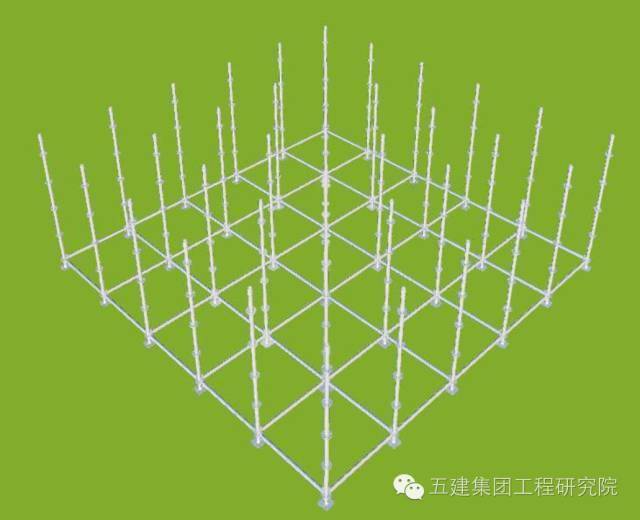

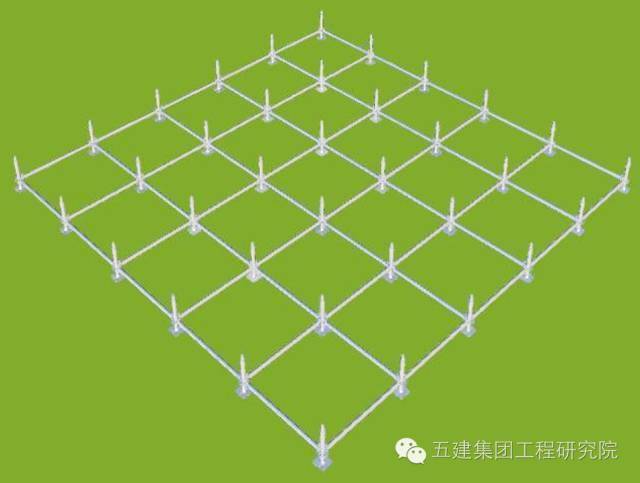

Step2 安放起始杆及首层水平横杆

Step3 安装首层立杆

Step4 安装第二层水平横杆

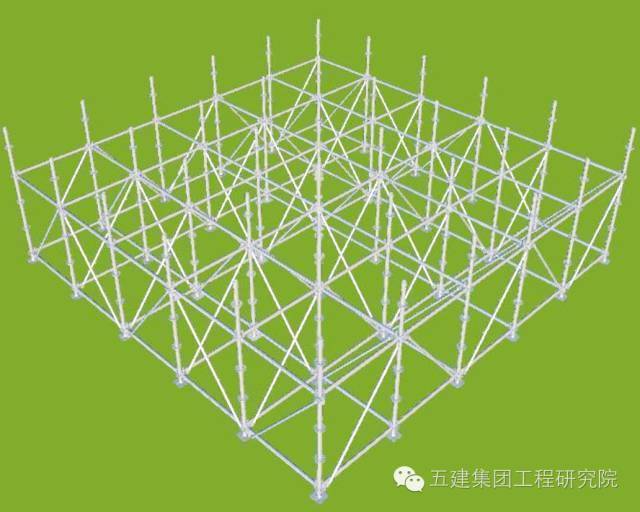

Step5 安装首层竖向斜拉杆

Step6 立杆接长安装

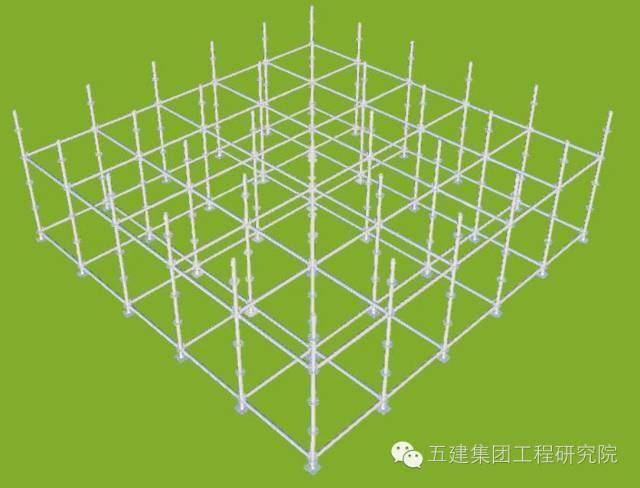

Step7 根据架体步距,安装第二步水平杆

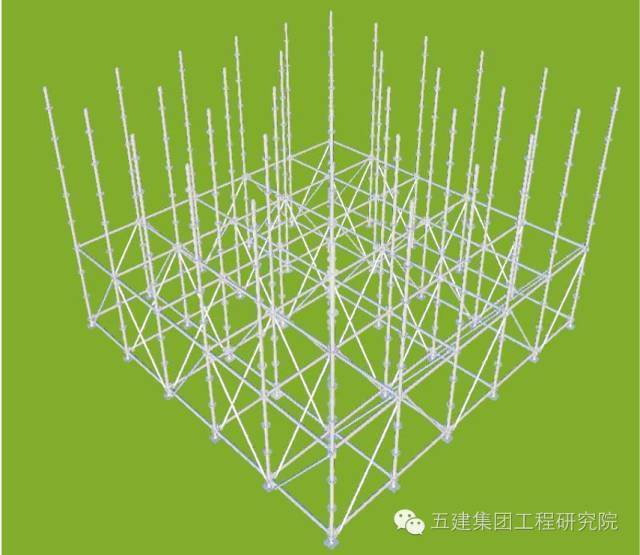

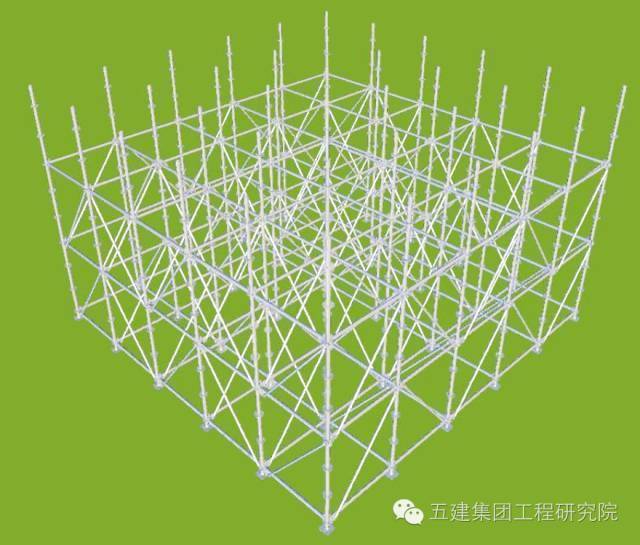

Step8 安装第二步竖向斜拉杆

Step9 依次安装达到搭设高度后,安装顶托。

Step10 摆放主龙骨及泥水条

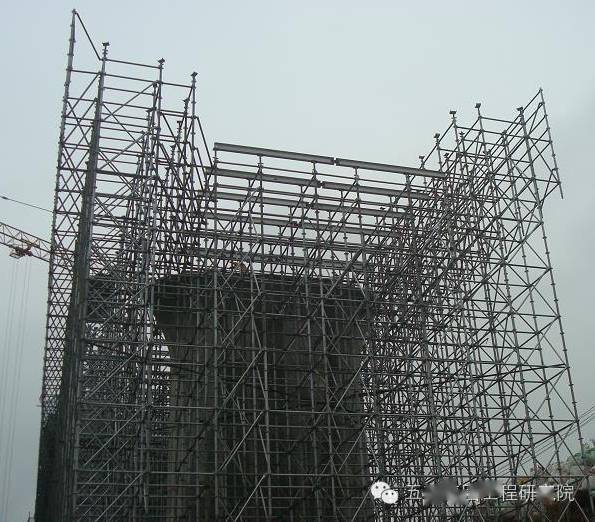

看一组案例——

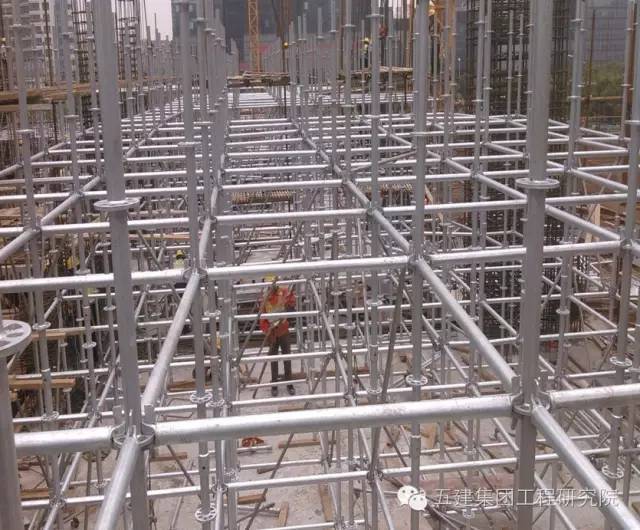

▲广西南宁大唐国际中心项目

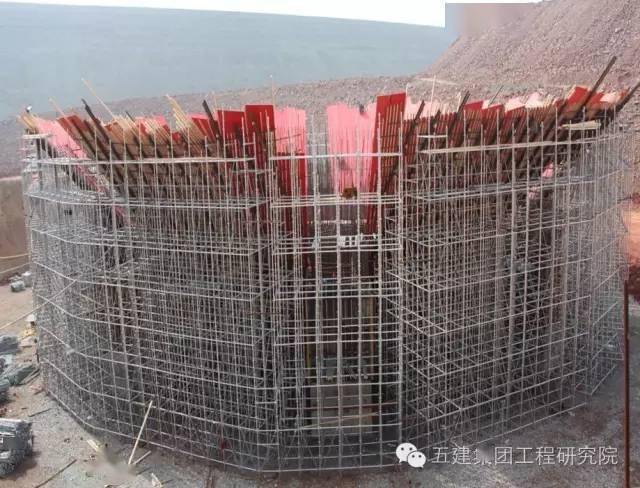

溧阳水电站

苏州铁狮门

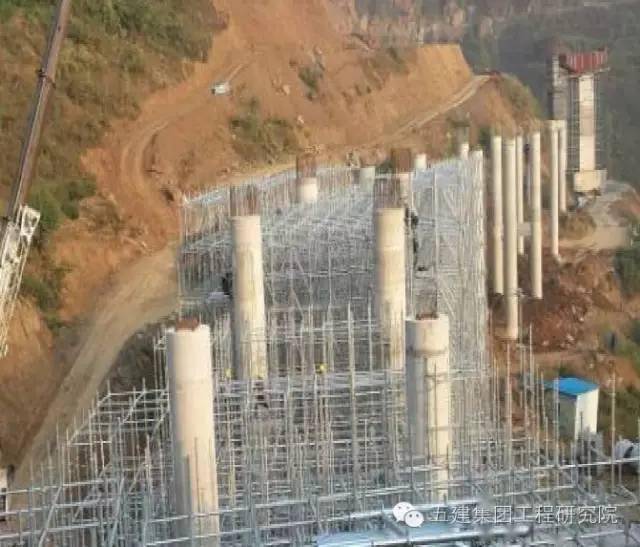

▲贵州乌江大桥
