测量放线施工标准化做法图册,精细到每一步!

原标题:测量放线施工标准化做法图册,精细到每一步!

素材:筑龙论坛

测量放线施工标准化做法图册,内容主要包括测量工具、测量设备管理、主体结构测量、砌筑测量等,好好学习下吧!

1、目的:

明确、规范土建工程放线的标准动作,提升土建工程放线精度。

2、适用范围:

适用于佛山公司所有在建及新建项目。

3、编制说明

本标准做法要求所有在建及新建项目均按此做法执行。

4、放线标准做法

4.1 测量工作原则

审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。

实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。

4.2 测量工具

测量放线施工标准化做法图册,精细到每一步!

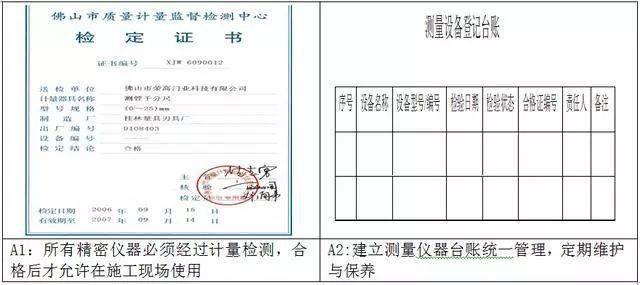

4.3 测量设备管理

测量放线施工标准化做法图册,精细到每一步!

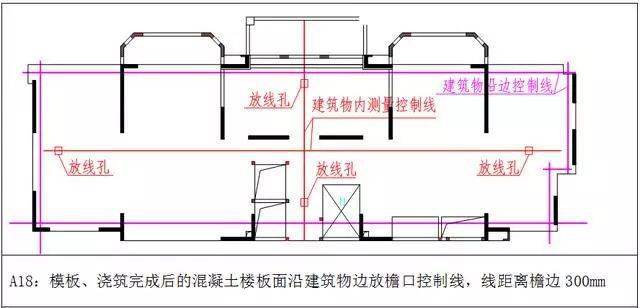

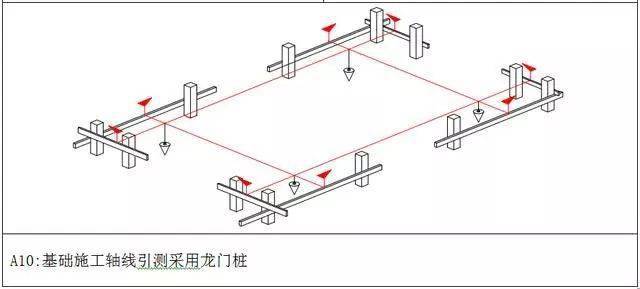

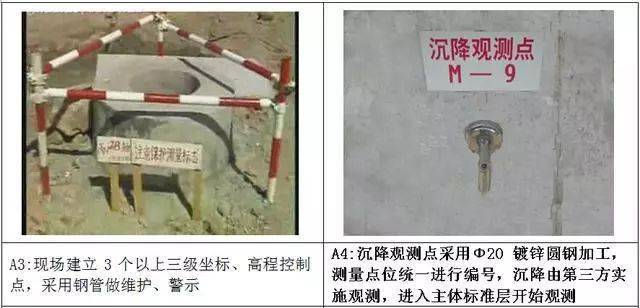

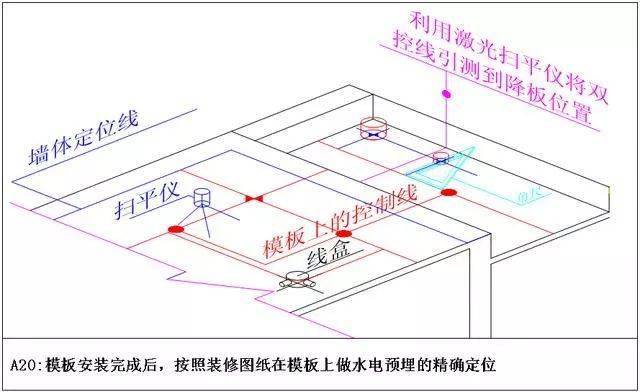

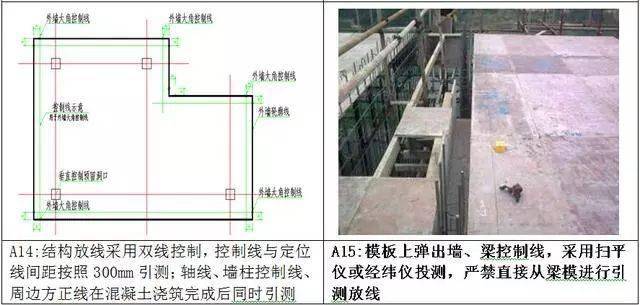

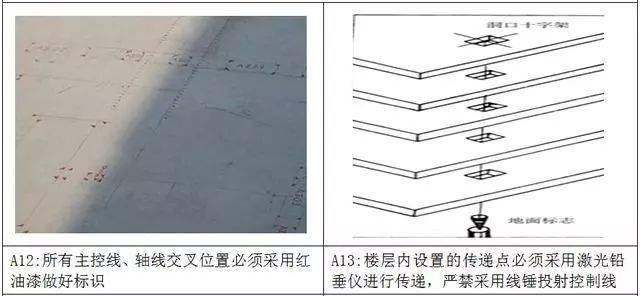

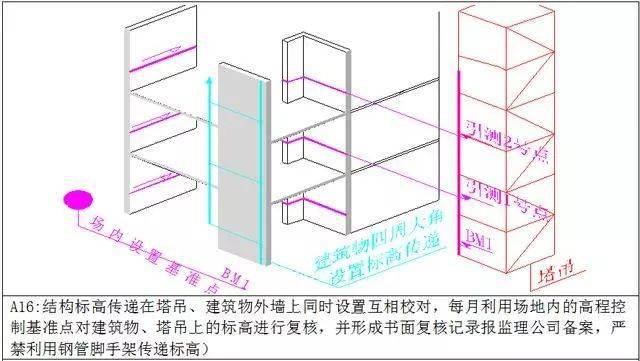

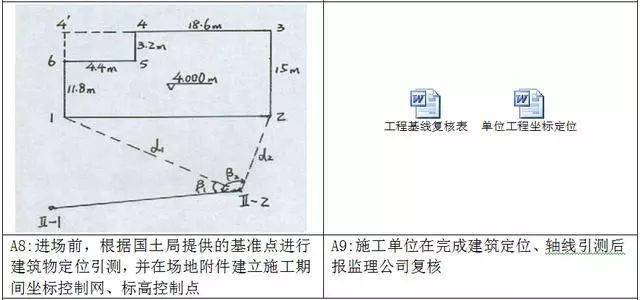

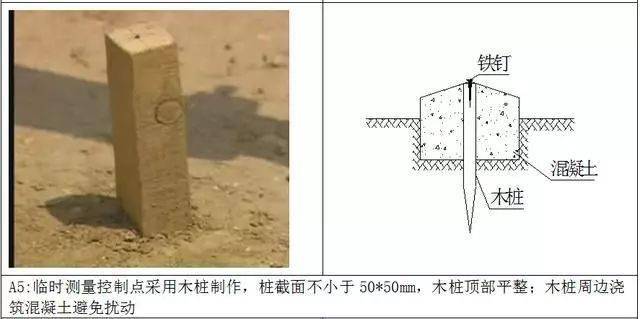

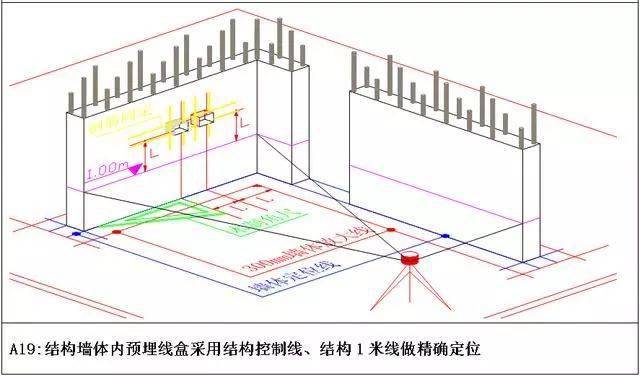

4.4 结构测量做法

测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步!

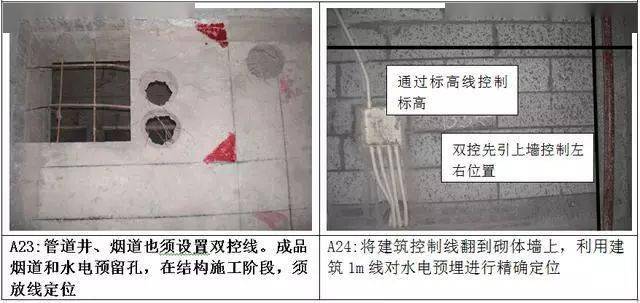

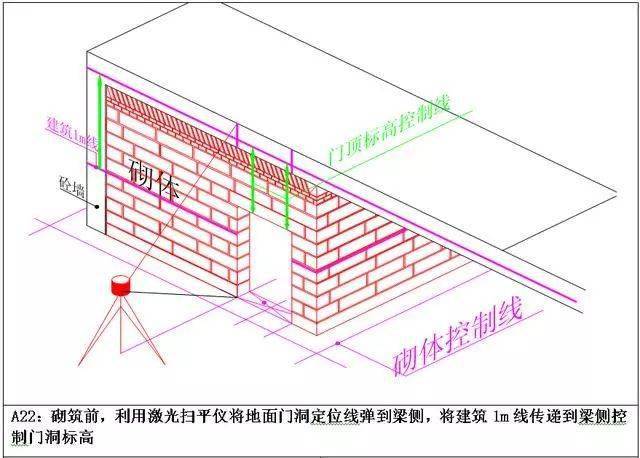

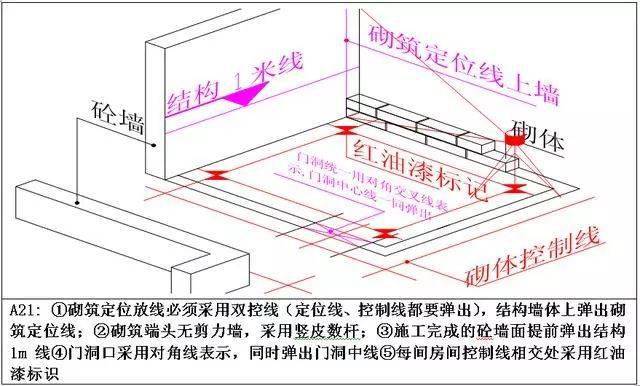

4.5 砌筑测量放线做法

测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步!

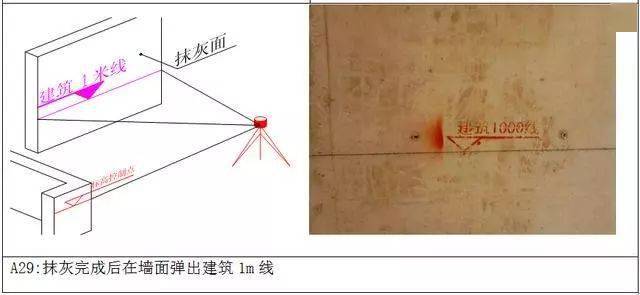

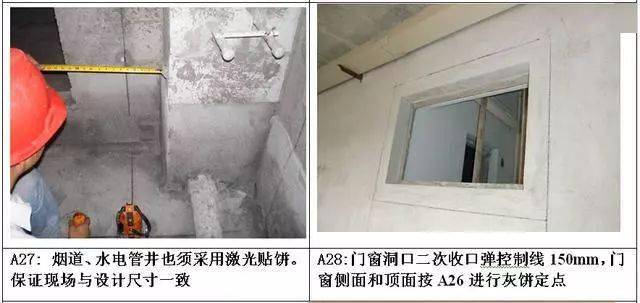

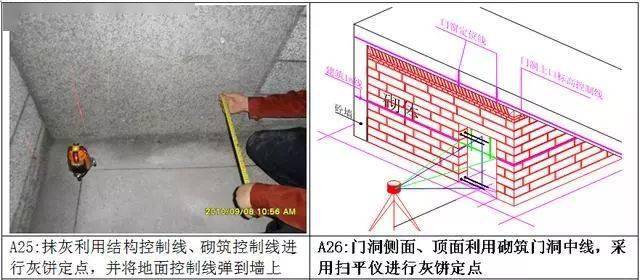

4.6抹灰测量放线做法

测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步! 测量放线施工标准化做法图册,精细到每一步!

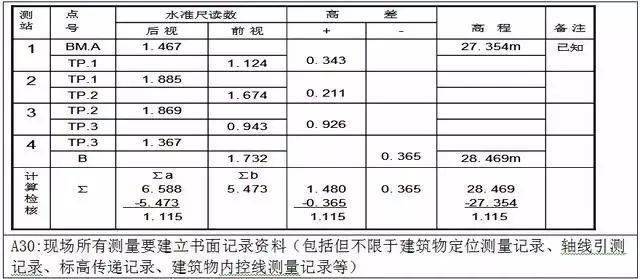

4.7测量资料

测量放线施工标准化做法图册,精细到每一步!

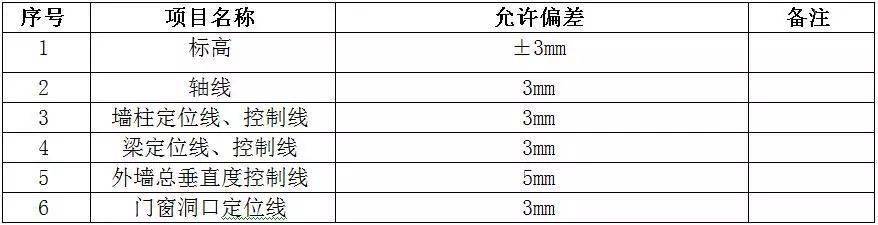

4.8 测量放线控制标准

测量放线施工标准化做法图册,精细到每一步!

5、管理动作

5.1 标准做法中A4、A15、A19、A20、A21、A22、A23、A26、A27、A28为强制条文,施工中必须严格按标准执行。

5.2 建筑定位完成后必须报监理工程师复核,并将复核资料报项目部备案。

5.3 现场所有工序施工前必须有控制线,并在施工前进行控制线验收,100%合格后才允许施工。

5.4 所有测量控制线必须要标注名称,所有引线必须是从主控线进行引测,引线的传递不大于2次(引线传递要复核)。

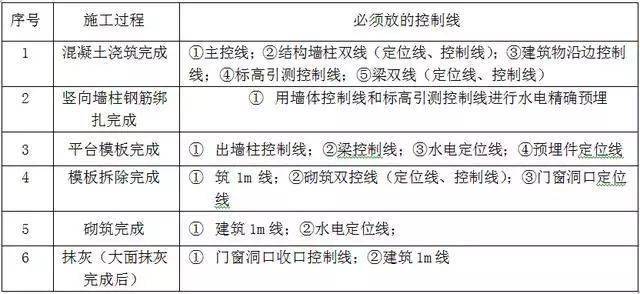

5.5 所有工序施工前必须按照下表要求弹出控制线。

测量放线施工标准化做法图册,精细到每一步!

5.6 测量人员配备要求:高层、小高层、多层按2人/标段内一个流水楼栋;别墅2人/4栋联排。
