第一章 主体工程

钢筋工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

剪力墙钢筋样板

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

根据样板技术交底

工程质量标准化照片139张!主体、屋面、装修及安装工程

筏板钢筋间距均匀

工程质量标准化照片139张!主体、屋面、装修及安装工程

钢筋间距均匀,绑扎牢固

工程质量标准化照片139张!主体、屋面、装修及安装工程

钢筋定位

工程质量标准化照片139张!主体、屋面、装修及安装工程

柱子定位钢筋

工程质量标准化照片139张!主体、屋面、装修及安装工程

水平筋起步5分

工程质量标准化照片139张!主体、屋面、装修及安装工程

直螺纹链接

工程质量标准化照片139张!主体、屋面、装修及安装工程

框架柱筋绑扎效果

工程质量标准化照片139张!主体、屋面、装修及安装工程

剪力墙筋绑扎效果

工程质量标准化照片139张!主体、屋面、装修及安装工程

主次梁交界处加强筋设置

工程质量标准化照片139张!主体、屋面、装修及安装工程

梁柱节点钢筋绑扎

工程质量标准化照片139张!主体、屋面、装修及安装工程

钢筋弹线

工程质量标准化照片139张!主体、屋面、装修及安装工程

钢筋保护层垫块

工程质量标准化照片139张!主体、屋面、装修及安装工程

钢筋间距控制

工程质量标准化照片139张!主体、屋面、装修及安装工程

板筋绑扎效果

工程质量标准化照片139张!主体、屋面、装修及安装工程

成品保护:搭设走道

模板工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

剪力墙支模样板

工程质量标准化照片139张!主体、屋面、装修及安装工程

楼梯支模样板

工程质量标准化照片139张!主体、屋面、装修及安装工程

定型化楼梯支模样板

工程质量标准化照片139张!主体、屋面、装修及安装工程

定型化楼梯支模样板做法现场交底

工程质量标准化照片139张!主体、屋面、装修及安装工程

框架柱模板支模

工程质量标准化照片139张!主体、屋面、装修及安装工程

采用钢龙骨

工程质量标准化照片139张!主体、屋面、装修及安装工程

剪力墙支模

工程质量标准化照片139张!主体、屋面、装修及安装工程

模板安装后效果

工程质量标准化照片139张!主体、屋面、装修及安装工程

楼板标高控制

工程质量标准化照片139张!主体、屋面、装修及安装工程

楼面高差控制(定型化做法)采用型钢制作,每次使用前进行清理并刷脱模剂

工程质量标准化照片139张!主体、屋面、装修及安装工程

转角拼装处采用插销连接,焊定位卡控制水平标高及轴线位置

工程质量标准化照片139张!主体、屋面、装修及安装工程

拆模后外观

工程质量标准化照片139张!主体、屋面、装修及安装工程

梁板后浇带采用独立的支撑体系

工程质量标准化照片139张!主体、屋面、装修及安装工程

梁板后浇带采用独立的支撑体系

混凝土工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

框架柱截面尺寸准确

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

梁柱接头方正,棱角顺直

工程质量标准化照片139张!主体、屋面、装修及安装工程

梁、柱混棱角分明,线条顺直

工程质量标准化照片139张!主体、屋面、装修及安装工程

梁、柱棱角分明,线条顺直

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

剪力墙混凝土结构内实外光、表面平整

工程质量标准化照片139张!主体、屋面、装修及安装工程

剪力墙混凝土观感

工程质量标准化照片139张!主体、屋面、装修及安装工程

剪力墙混凝土结构内实外光、表面平整

工程质量标准化照片139张!主体、屋面、装修及安装工程

顶板混凝土内实外光、表面平整

工程质量标准化照片139张!主体、屋面、装修及安装工程

楼地面

工程质量标准化照片139张!主体、屋面、装修及安装工程

楼梯效果

工程质量标准化照片139张!主体、屋面、装修及安装工程

整体混凝土观感

工程质量标准化照片139张!主体、屋面、装修及安装工程

薄膜覆盖养护

砌体工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

砌体工程样板

工程质量标准化照片139张!主体、屋面、装修及安装工程

构造柱封模浇筑样板

工程质量标准化照片139张!主体、屋面、装修及安装工程

灰缝均匀饱满

工程质量标准化照片139张!主体、屋面、装修及安装工程

墙面平整整洁

工程质量标准化照片139张!主体、屋面、装修及安装工程

构造柱效果

工程质量标准化照片139张!主体、屋面、装修及安装工程

整体效果

第二章 屋面工程

屋面排砖

工程质量标准化照片139张!主体、屋面、装修及安装工程

屋面坡向正确,排水流畅,细部做法细致规范

工程质量标准化照片139张!主体、屋面、装修及安装工程

上人屋面表面平整、坡度符合要求,分缝合理

工程质量标准化照片139张!主体、屋面、装修及安装工程

屋面分色与分格整齐,面砖平整,分格缝油膏嵌填密实顺直

工程质量标准化照片139张!主体、屋面、装修及安装工程

花园屋面面砖平整方正,泛水部位面砖镶贴高度一致

工程质量标准化照片139张!主体、屋面、装修及安装工程

泛水高度符合设计要求顺直流畅

工程质量标准化照片139张!主体、屋面、装修及安装工程

屋面不锈钢排气管布置成排成线

排气孔

工程质量标准化照片139张!主体、屋面、装修及安装工程

造型美观实用,做工精美的排气孔

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

通气管采用不锈钢制作

工程质量标准化照片139张!主体、屋面、装修及安装工程

通气管标识

工程质量标准化照片139张!主体、屋面、装修及安装工程

管跟收口、防雷接地

水簸箕

工程质量标准化照片139张!主体、屋面、装修及安装工程

簸箕、箅子做工规范

工程质量标准化照片139张!主体、屋面、装修及安装工程

水簸箕美观大方

栈道

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

穿越屋面管道部位处理,美观大方、适用

工程质量标准化照片139张!主体、屋面、装修及安装工程

屋面石材栈桥

爬梯

工程质量标准化照片139张!主体、屋面、装修及安装工程

爬梯根部收口

屋面变形缝

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

屋面变形缝制作规范

第三章 装饰装修

楼梯、扶手、栏杆

工程质量标准化照片139张!主体、屋面、装修及安装工程

石材面层楼梯踏步

工程质量标准化照片139张!主体、屋面、装修及安装工程

石材面层楼梯踏步

工程质量标准化照片139张!主体、屋面、装修及安装工程

楼梯休息平台花岗岩铺贴精细

工程质量标准化照片139张!主体、屋面、装修及安装工程

木扶手接头线条顺畅表面光滑

工程质量标准化照片139张!主体、屋面、装修及安装工程

护栏封胶平滑美观

工程质量标准化照片139张!主体、屋面、装修及安装工程

护拦立柱与地面花岗岩交接处理美观

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程实景

滴水线

工程质量标准化照片139张!主体、屋面、装修及安装工程

梯板滴水线轮廓分明,滴水线槽顺直,宽窄一致

地面

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

地面拼缝严密,平整

工程质量标准化照片139张!主体、屋面、装修及安装工程

弧形走廊地砖铺贴曲线顺畅、平整

工程质量标准化照片139张!主体、屋面、装修及安装工程

局部地砖排版过渡

工程质量标准化照片139张!主体、屋面、装修及安装工程

地砖与墙面砖隔块对缝

工程质量标准化照片139张!主体、屋面、装修及安装工程

块材地面用色分块自然和谐

工程质量标准化照片139张!主体、屋面、装修及安装工程

表面洁净、平整、无磨痕

工程质量标准化照片139张!主体、屋面、装修及安装工程

表面洁净、平整

工程质量标准化照片139张!主体、屋面、装修及安装工程

图案清晰、色泽一致、接缝均匀、周边顺直

工程质量标准化照片139张!主体、屋面、装修及安装工程

金属踢脚线出墙一致、美观

工程质量标准化照片139张!主体、屋面、装修及安装工程

地下车库地面平整、明亮,标识清晰、醒目

工程质量标准化照片139张!主体、屋面、装修及安装工程

地下车库地面平整、明亮,标识清晰、醒目

卫生间细部

工程质量标准化照片139张!主体、屋面、装修及安装工程

淋浴间墙面砖与地面砖(135度)对缝合理,阴角打胶封闭,地漏居中

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

卫生间墙、地砖对缝,洁具对称排列

工程质量标准化照片139张!主体、屋面、装修及安装工程

工程质量标准化照片139张!主体、屋面、装修及安装工程

地漏居中

吊顶

工程质量标准化照片139张!主体、屋面、装修及安装工程

立体感强、轮角分明、线条清晰

工程质量标准化照片139张!主体、屋面、装修及安装工程

弧度圆滑一致、表面平整、起槽处宽窄深度一致

工程质量标准化照片139张!主体、屋面、装修及安装工程

纸面石膏板吊顶与墙面交接部位留置凹槽等措施,表面平整无开裂

工程质量标准化照片139张!主体、屋面、装修及安装工程

吊顶设计美观,构造合理、施工精细

工程质量标准化照片139张!主体、屋面、装修及安装工程

不同材料交接处打胶处理

室外墙面

工程质量标准化照片139张!主体、屋面、装修及安装工程

阳角采用定制 L 型石材

工程质量标准化照片139张!主体、屋面、装修及安装工程

面砖分格缝

工程质量标准化照片139张!主体、屋面、装修及安装工程

圆弧挑檐对称铺贴

工程质量标准化照片139张!主体、屋面、装修及安装工程

石材饰面牢固,排列整齐,分格缝上下一致

工程质量标准化照片139张!主体、屋面、装修及安装工程

蘑菇石干挂牢固,分格缝密封胶嵌填密实

外墙变形缝

工程质量标准化照片139张!主体、屋面、装修及安装工程

外墙变形缝做工精细,安装顺直

工程质量标准化照片139张!主体、屋面、装修及安装工程

外墙变形缝做工精细

散水

工程质量标准化照片139张!主体、屋面、装修及安装工程

室外散水转角分块

工程质量标准化照片139张!主体、屋面、装修及安装工程

室外散水

工程质量标准化照片139张!主体、屋面、装修及安装工程

室外散水

工程质量标准化照片139张!主体、屋面、装修及安装工程

室外散水

工程质量标准化照片139张!主体、屋面、装修及安装工程

雨水口

沉降观测点

工程质量标准化照片139张!主体、屋面、装修及安装工程

沉降观测点

工程质量标准化照片139张!主体、屋面、装修及安装工程

沉降观测点

工程质量标准化照片139张!主体、屋面、装修及安装工程

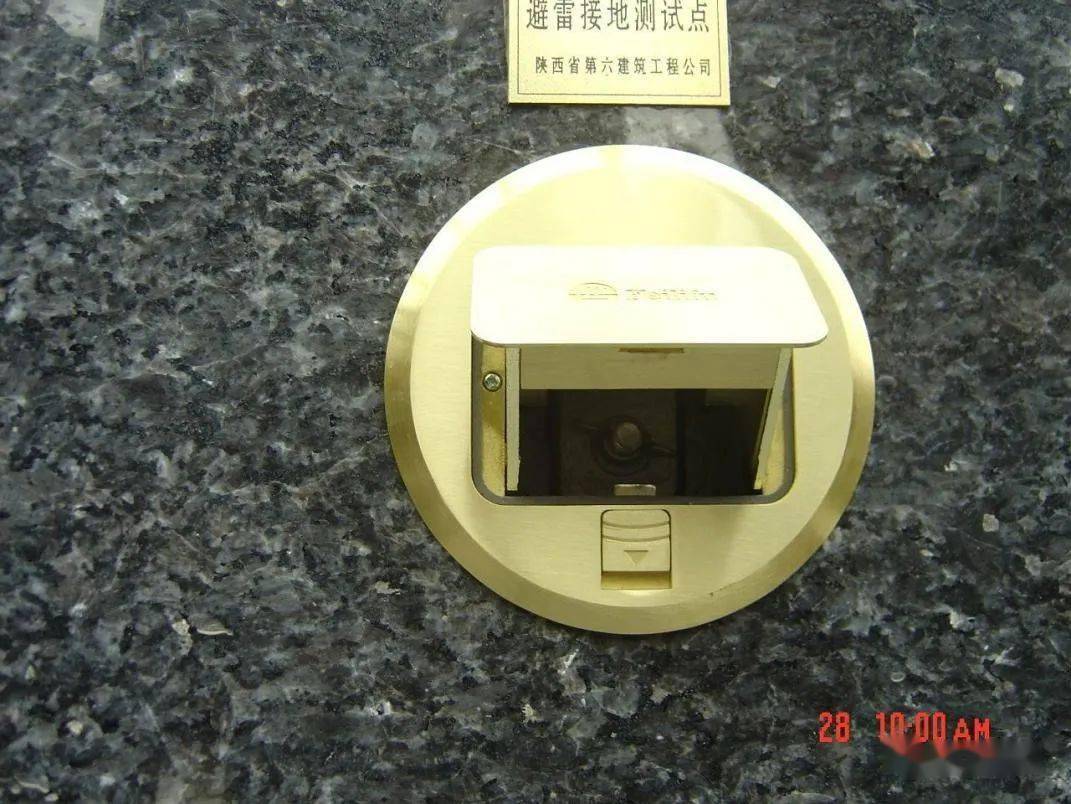

避雷接地测试点

第四章 安装工程

屋面上的设备管道安装

工程质量标准化照片139张!主体、屋面、装修及安装工程

屋面风机及附件安装正确

工程质量标准化照片139张!主体、屋面、装修及安装工程

屋面管道支架安装规范,管道标识清晰

避雷接地

工程质量标准化照片139张!主体、屋面、装修及安装工程

避雷接地转角做法

工程质量标准化照片139张!主体、屋面、装修及安装工程

避雷与引下线之间的连接

桥架跨接线

工程质量标准化照片139张!主体、屋面、装修及安装工程

桥架与桥架、桥架与支架之间跨接规范,标识齐全。

工程质量标准化照片139张!主体、屋面、装修及安装工程

跨接规范

管根细部

工程质量标准化照片139张!主体、屋面、装修及安装工程

管根细部做法

工程质量标准化照片139张!主体、屋面、装修及安装工程

保温管道穿越墙面做收口装饰处理,装饰圈条用保护壳材质,成型美观

防火封堵

工程质量标准化照片139张!主体、屋面、装修及安装工程

电缆桥架垂直穿越楼板孔洞作防火密闭封堵

工程质量标准化照片139张!主体、屋面、装修及安装工程

电缆桥架垂直穿越楼板孔洞作防火密闭封堵

工程质量标准化照片139张!主体、屋面、装修及安装工程

风管穿墙封堵

管道标识

工程质量标准化照片139张!主体、屋面、装修及安装工程

管道保温光滑平整,标识清晰,指示明确,管根处理美观

工程质量标准化照片139张!主体、屋面、装修及安装工程

管道保温光滑平整,标识清晰,指示明确

工程质量标准化照片139张!主体、屋面、装修及安装工程

管线布局合理,排列有序,层次分明,横平竖直

工程质量标准化照片139张!主体、屋面、装修及安装工程

标识齐全、正确,保温平整美观,阀门标高一致

泵房、配电室设备安装

工程质量标准化照片139张!主体、屋面、装修及安装工程

设备基础布置整齐、标高尺寸一致

工程质量标准化照片139张!主体、屋面、装修及安装工程

设备及配管位置正确、合理,排列整齐

工程质量标准化照片139张!主体、屋面、装修及安装工程

排水沟槽整齐精细,排水走向清晰

工程质量标准化照片139张!主体、屋面、装修及安装工程

排水沟槽整齐精细,排水走向清晰

工程质量标准化照片139张!主体、屋面、装修及安装工程

消防泵房

工程质量标准化照片139张!主体、屋面、装修及安装工程

生活泵房

工程质量标准化照片139张!主体、屋面、装修及安装工程

配电柜安装排列整齐,接地良好,盘面平整,标高一致
