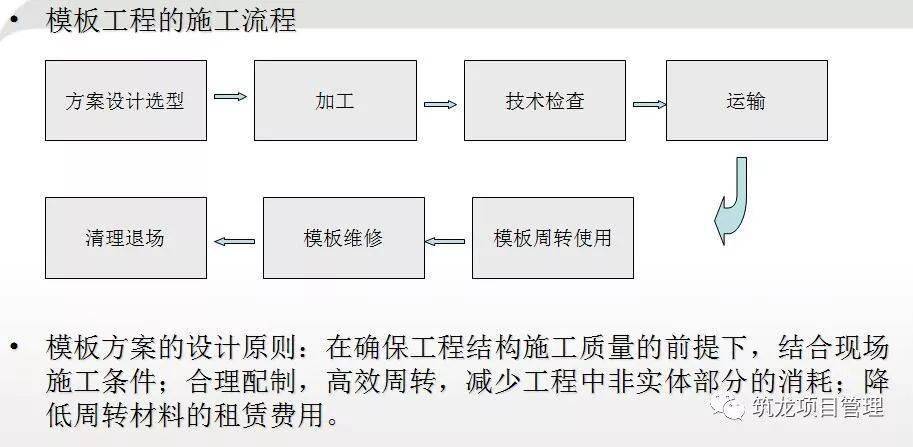

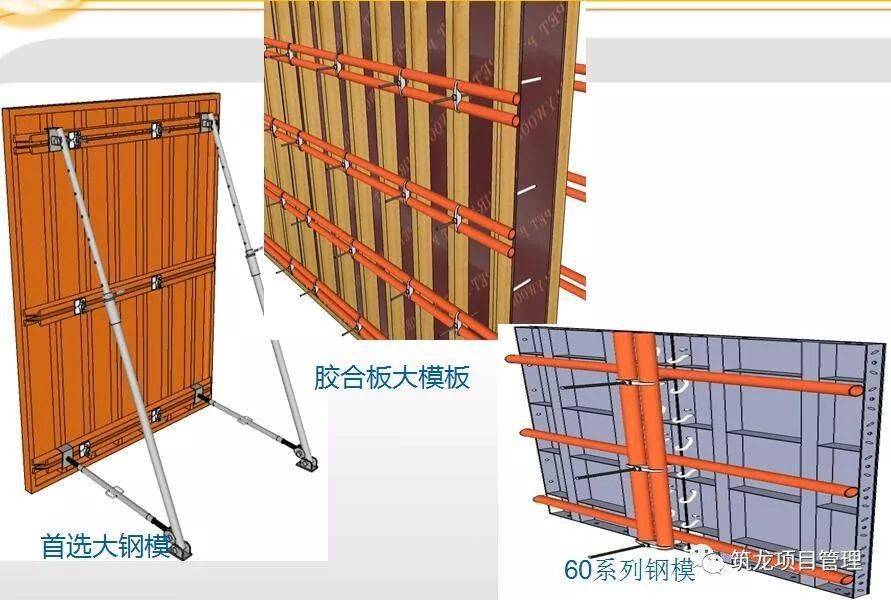

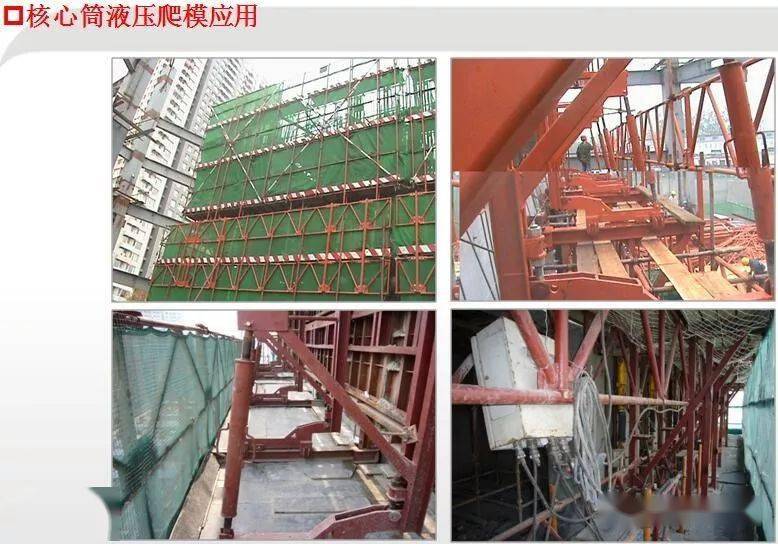

模板选型要合理

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

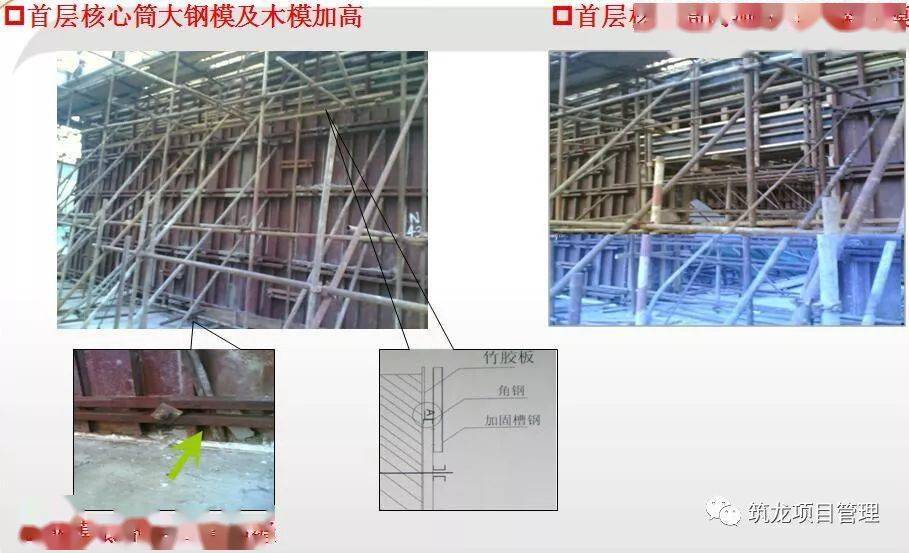

大模板拼接

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

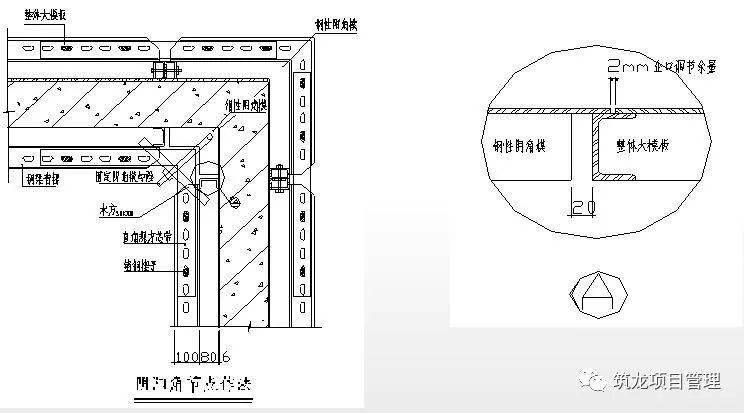

阴角模—采用多道阴角压槽保证阴角严密顺直

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

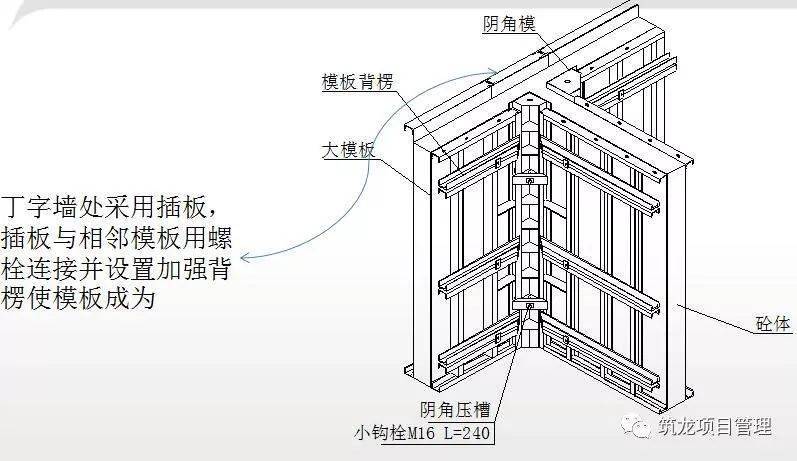

丁字墙节点

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

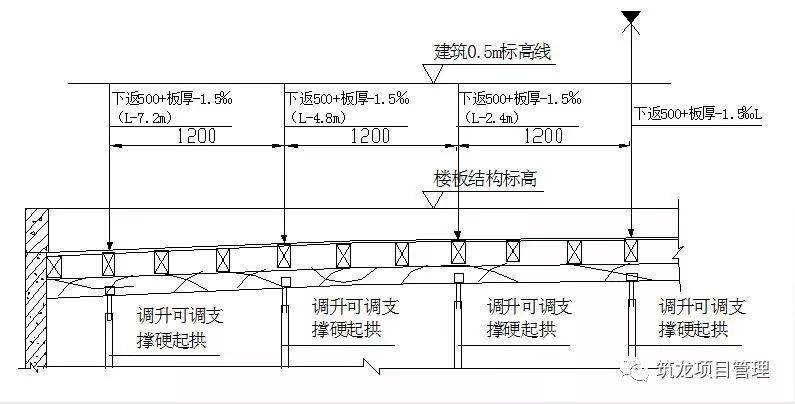

超过4m按1‰~3‰起拱,采用硬起拱,起拱应顺直,不要起折线拱或倒拱

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

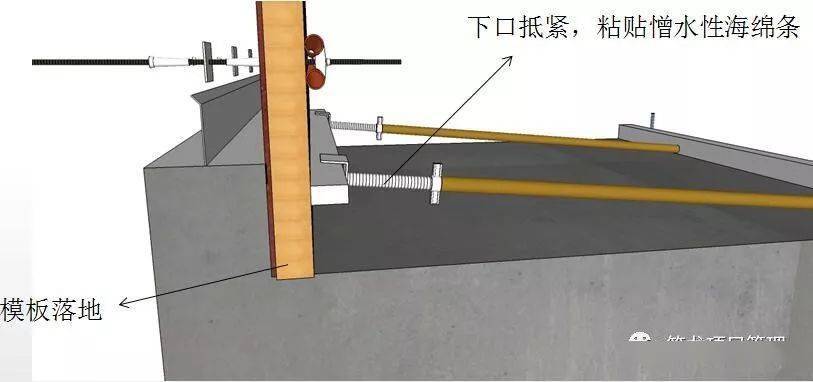

地下室导墙模板接茬

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

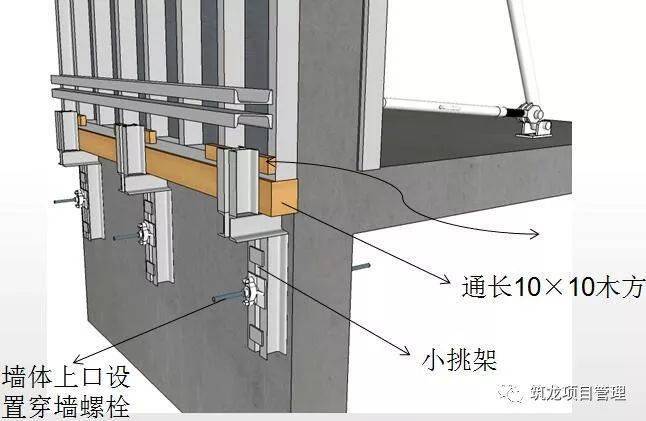

大钢模板外墙接茬

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

外墙楼板处接茬

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

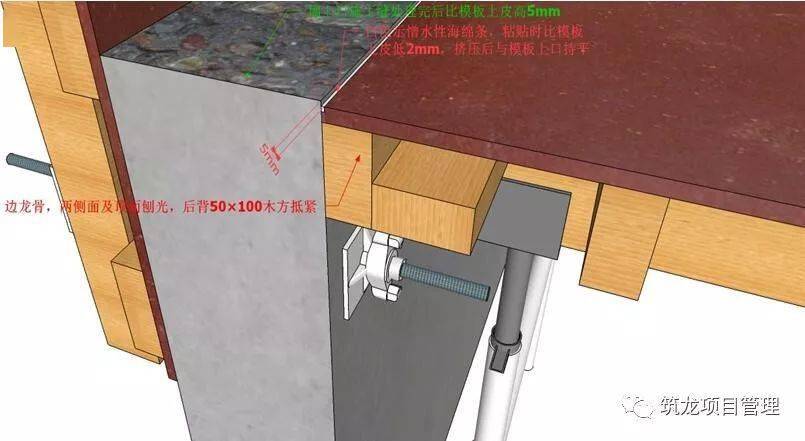

顶板阴角节点

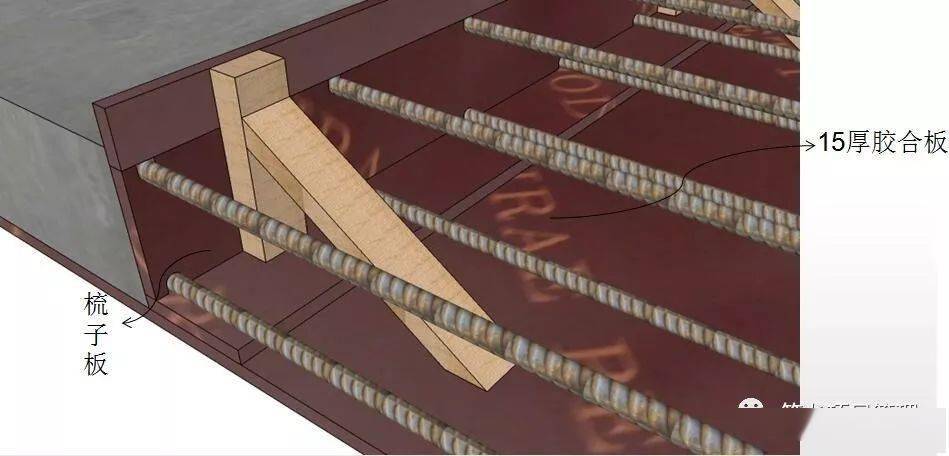

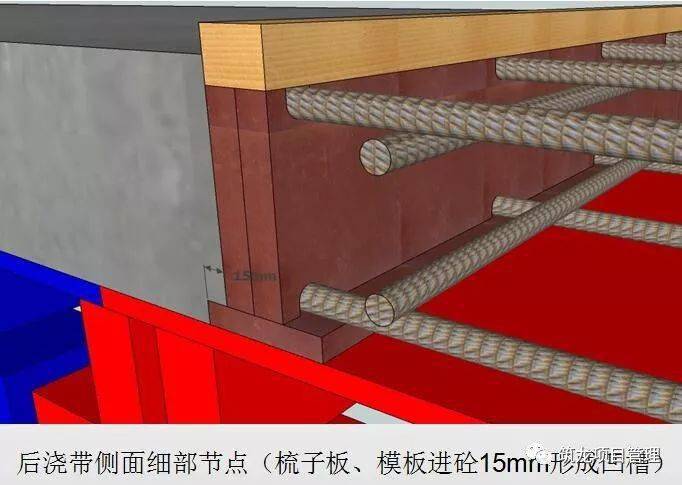

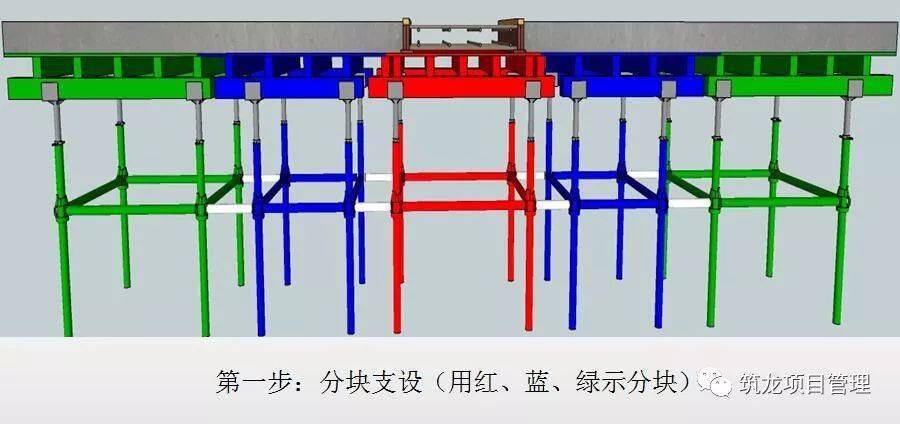

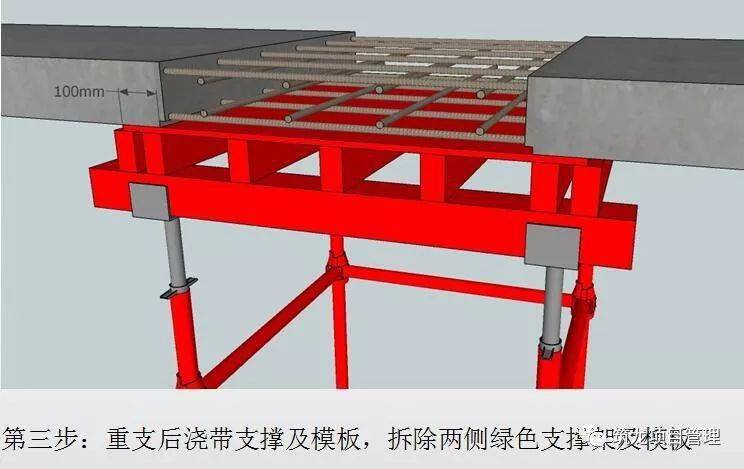

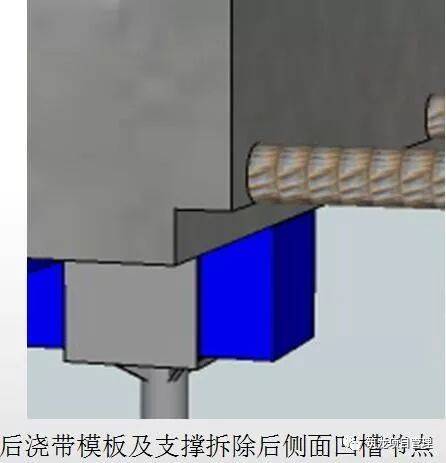

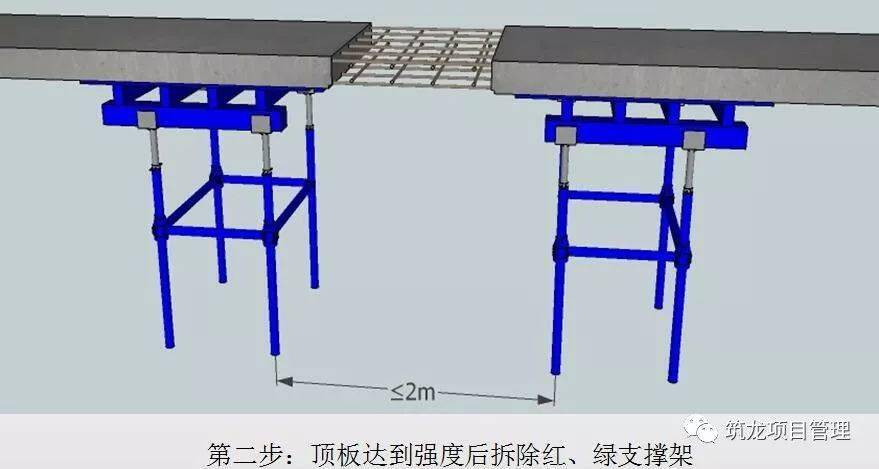

顶板后浇带模板支设

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

梁柱接头节点模板

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

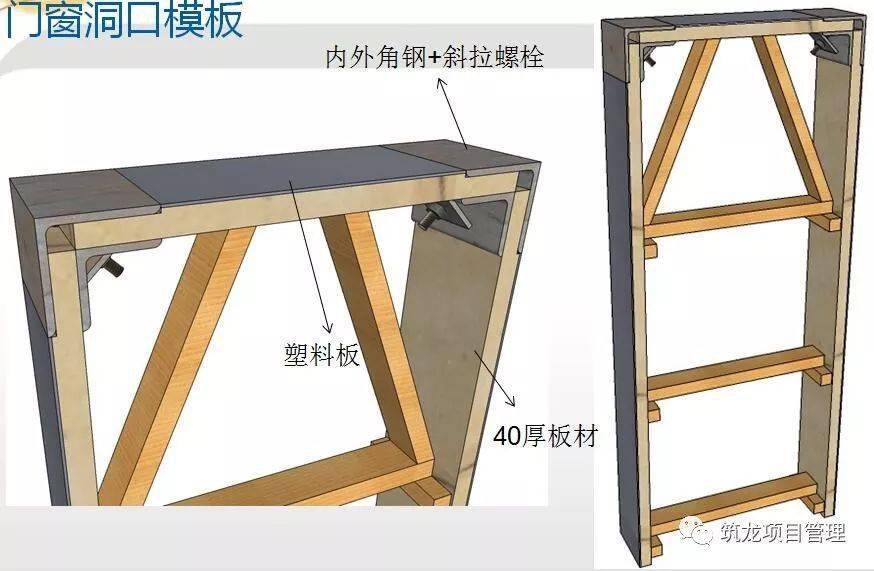

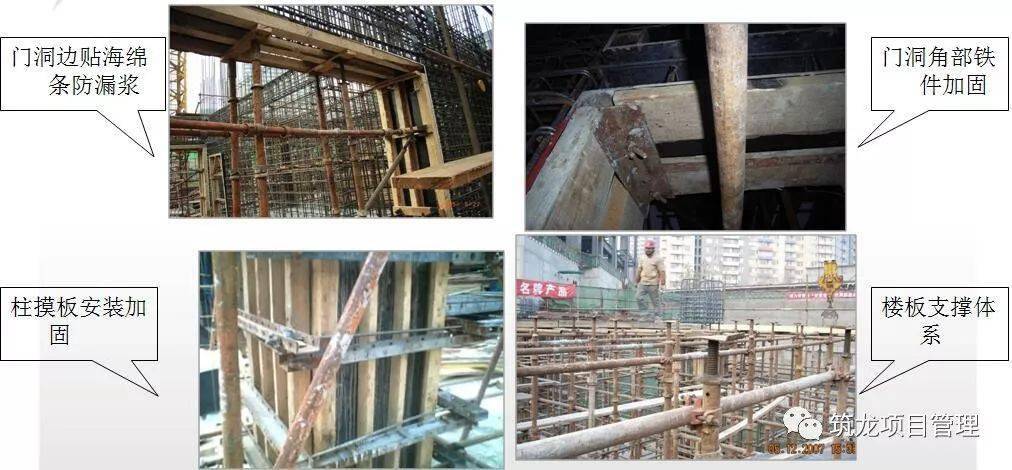

门窗洞口模板

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

门窗洞口模板

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

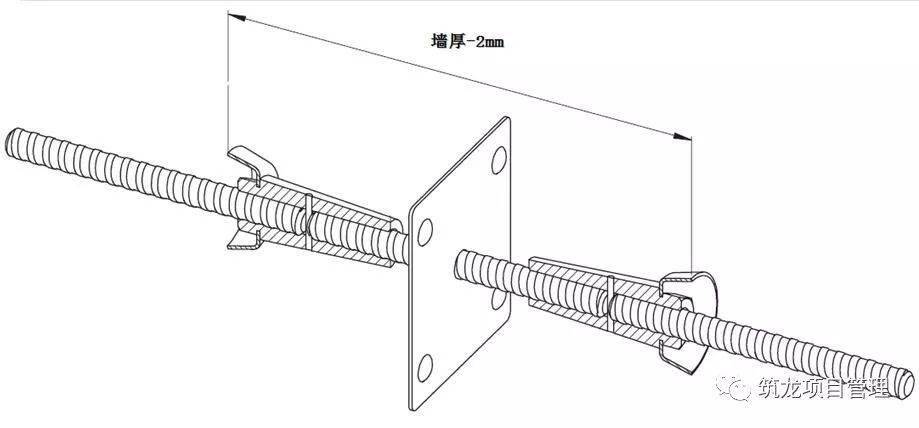

地下室外墙宜采用三节头止水螺栓

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

基础模板

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

基础模板

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

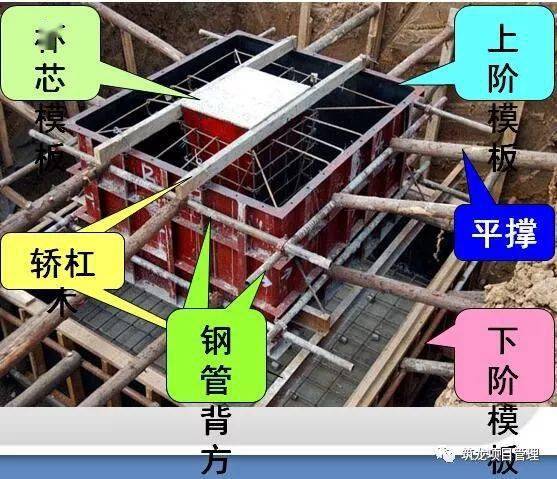

杯芯模两侧要钉上轿杠木,以便搁置在上台阶模板上,杯芯模不设底模板,以利杯口底部砼振捣。

夹具及卡具:常用的有工具式柱箍和组合式梁卡具。柱箍亦称定位夹箍,用角钢、槽钢、扁钢或木方制成,是直接支承或夹紧各类柱模的支承件。

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

柱模套箍

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

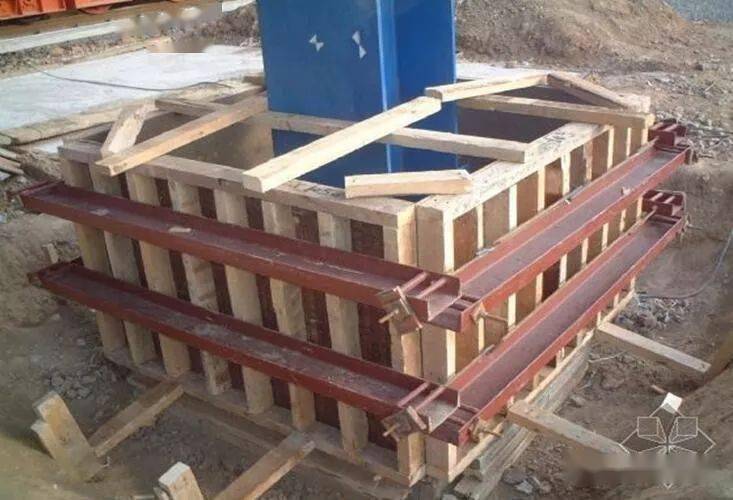

可调柱模板的柱箍

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

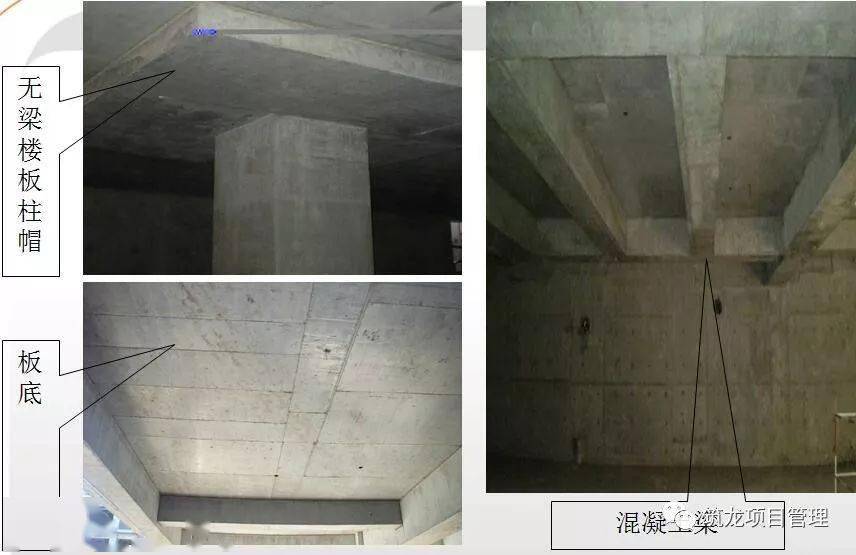

模板安装的操作质量,是确保模板工程质量和混凝土结构质量的关键工序。

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

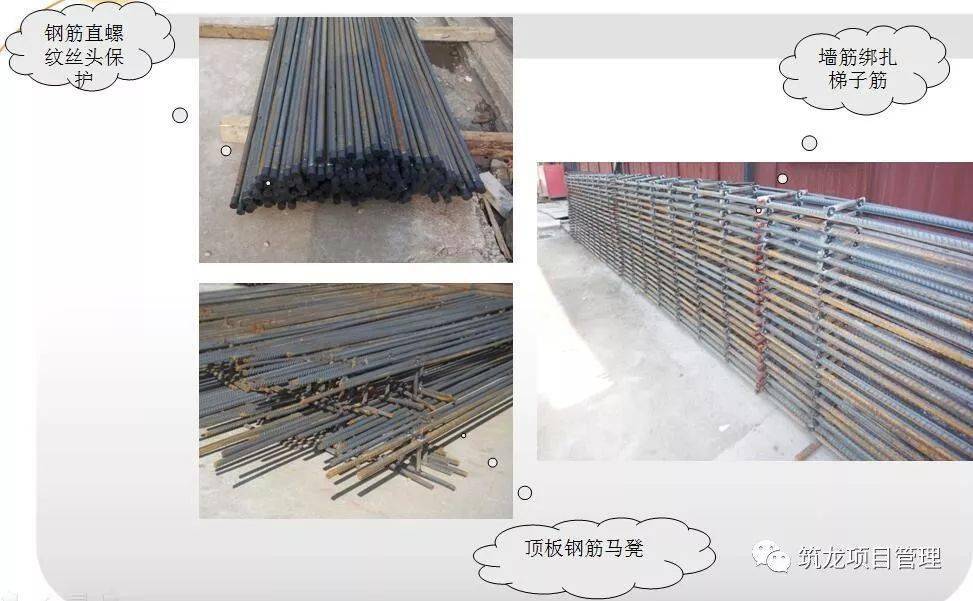

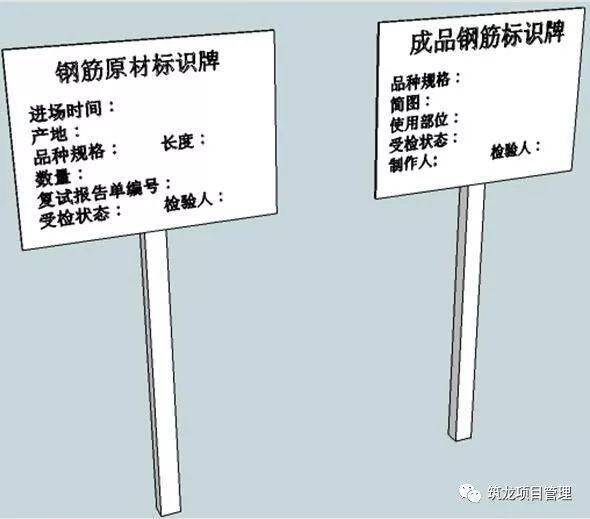

钢筋堆场—分类码放、地垄墙、挂标识牌

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

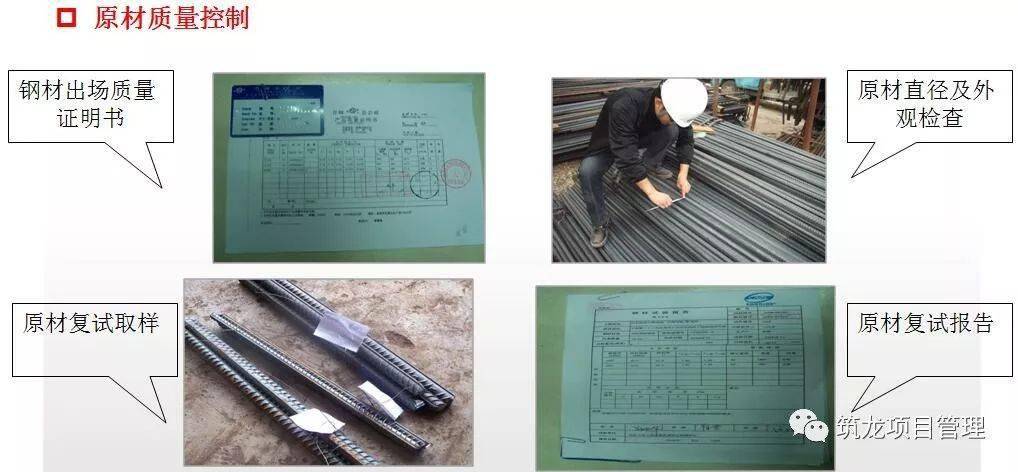

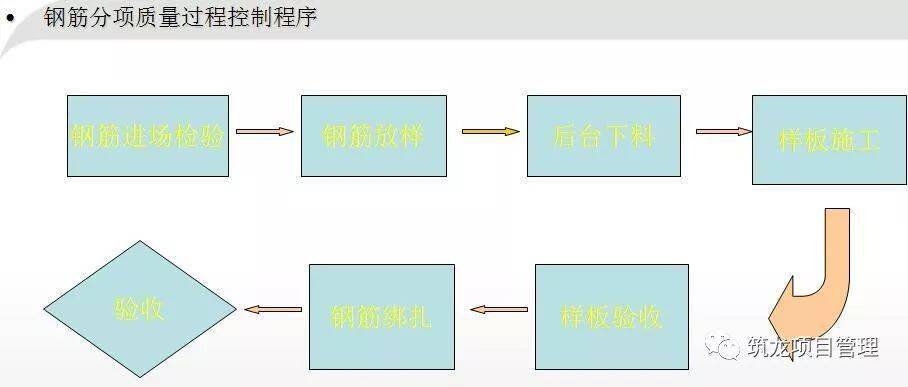

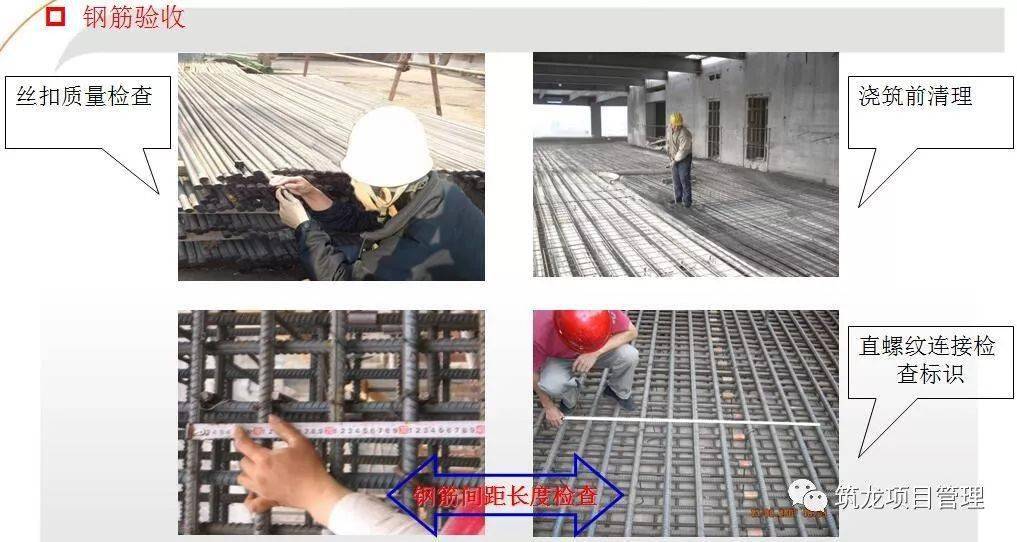

钢筋工程是保证抗震和结构安全的关键分项工程.施工中重点加强以下管理环节和质量控制。

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

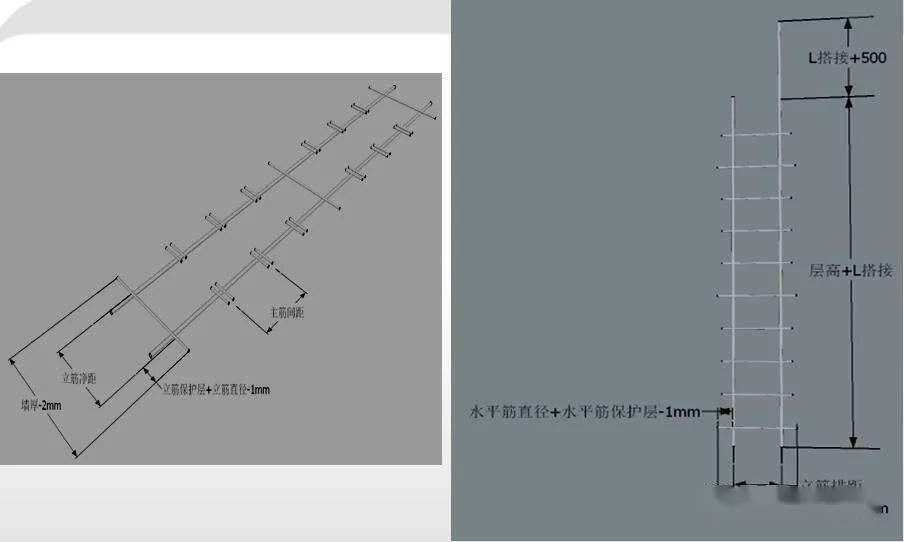

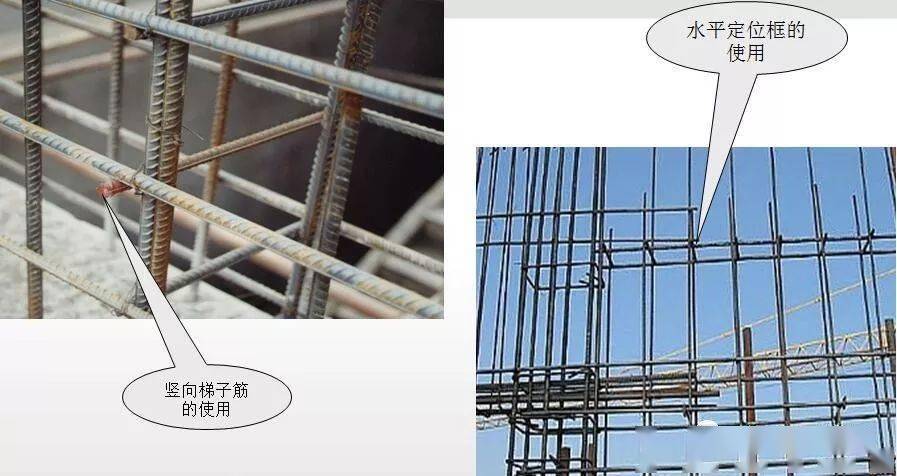

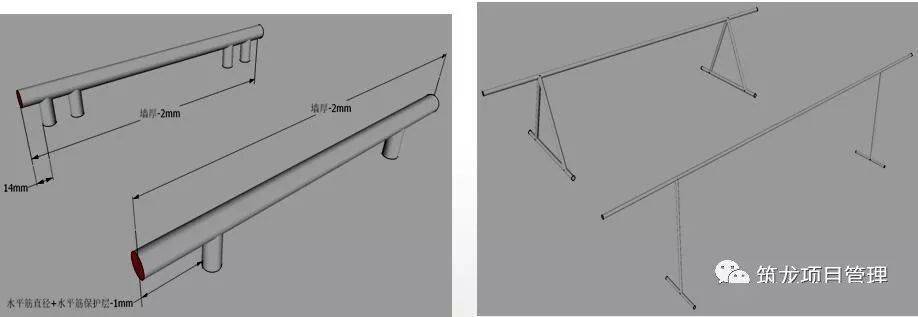

定位筋应有大样图

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

定位筋应有大样图

起步筋

1)连梁箍筋有一根在暗柱边且距暗柱边50mm;2)楼板钢筋距墙边(梁边)50mm;3)梁箍筋距柱边;4)次梁两端箍筋距主梁50mm;5)墙体水平筋或暗柱箍筋距楼(地)面30~50mm;6)墙体竖向筋距暗柱、门口边50mm

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

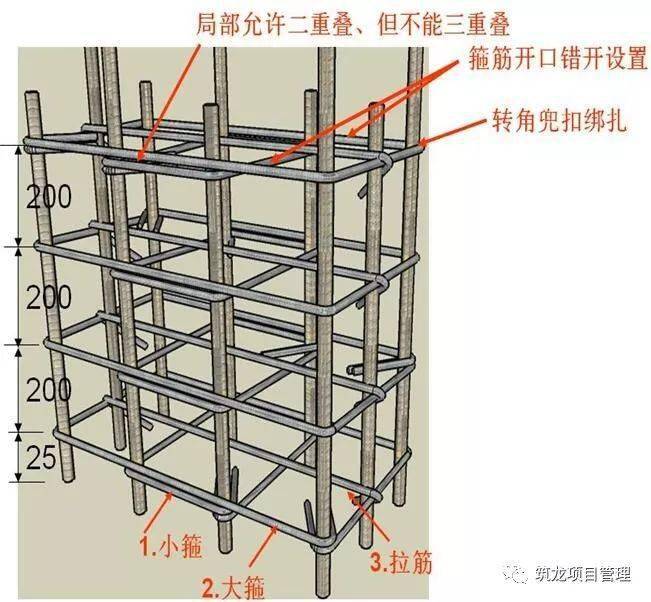

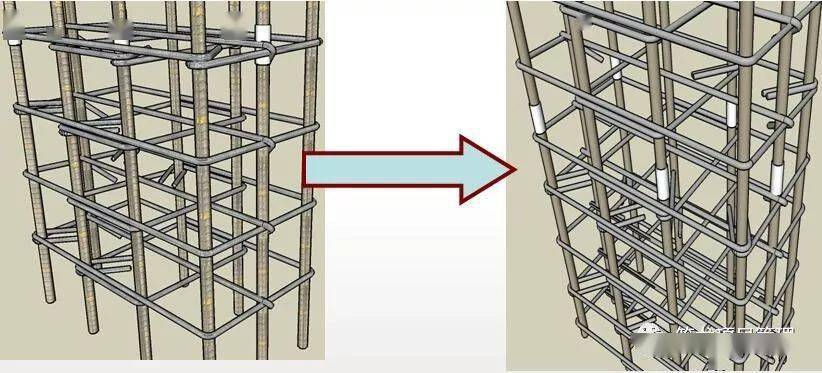

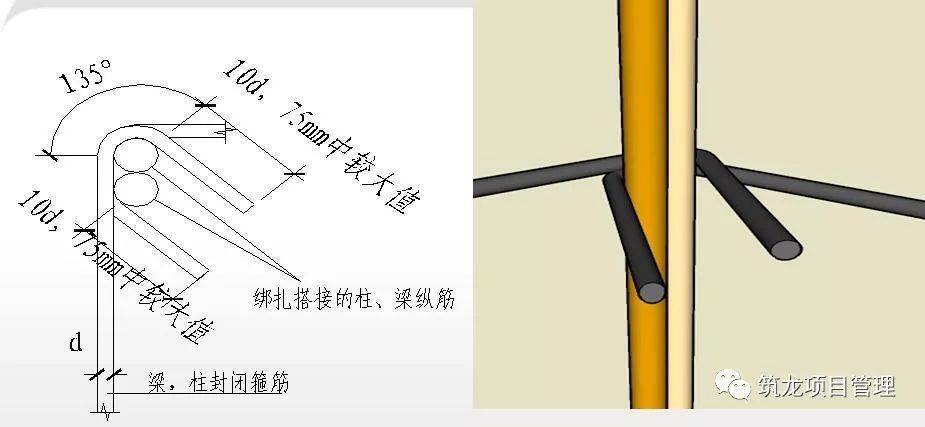

柱(暗柱)主筋搭接处的专用箍筋

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

柱(暗柱)套筒上箍筋调整

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

暗柱绑扎

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

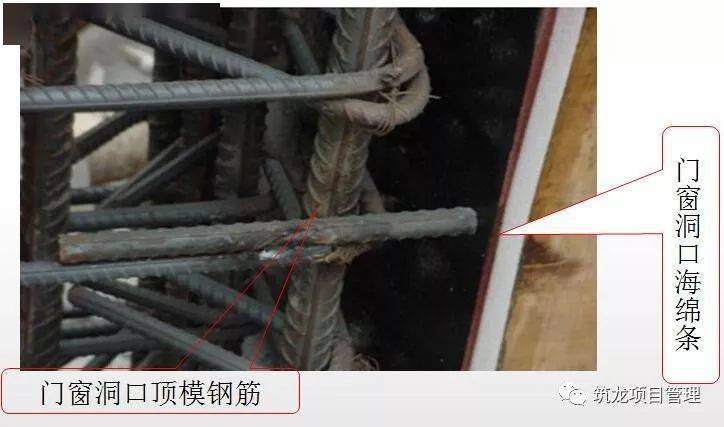

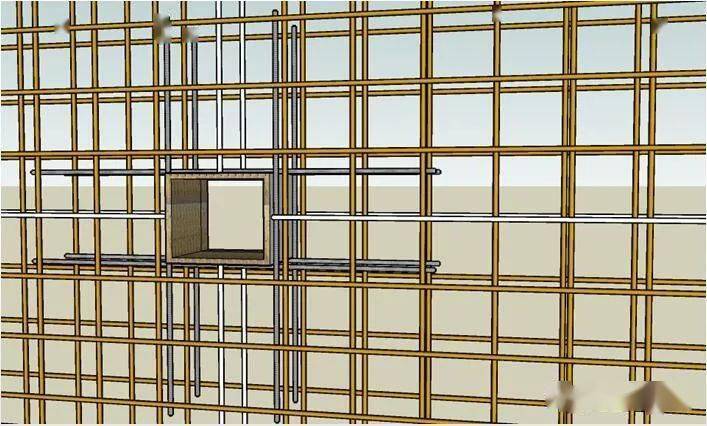

洞口加筋补强

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

墙竖筋搭接处绑扎三道水平筋

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

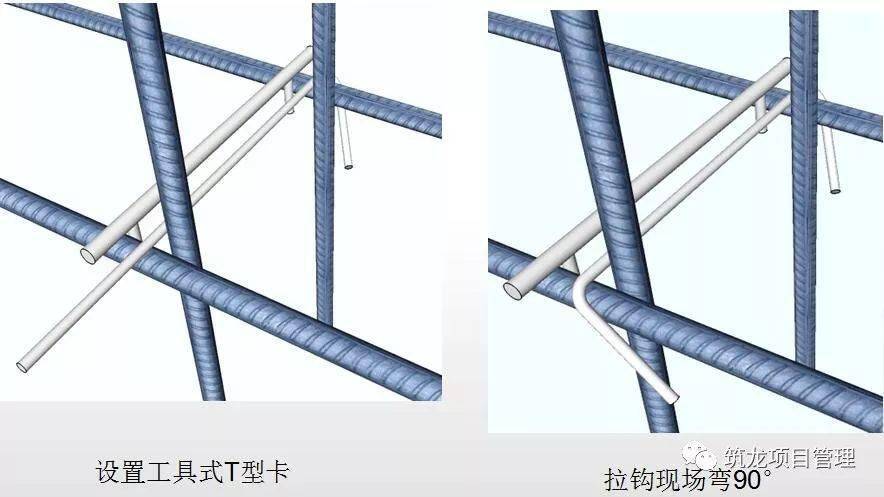

拉钩安装

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

后浇带、施工缝处钢筋保护层控制

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

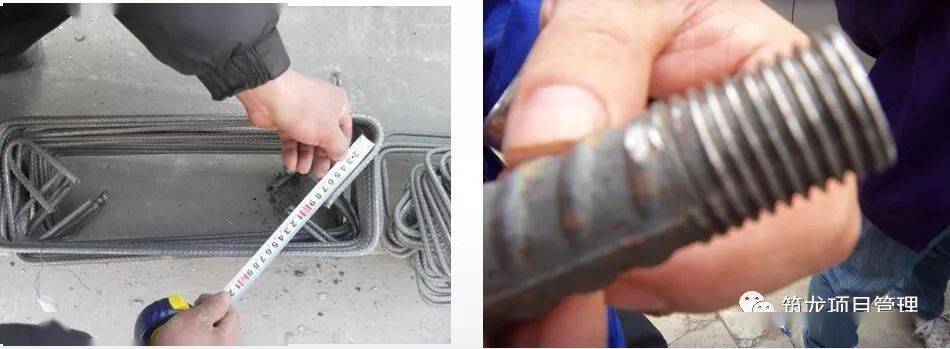

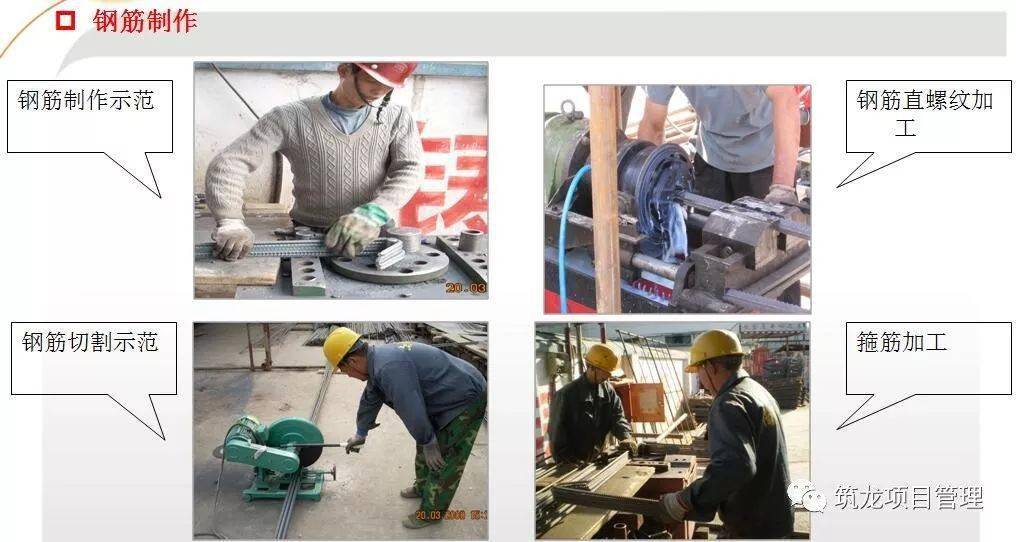

钢筋后台加工质量检查

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

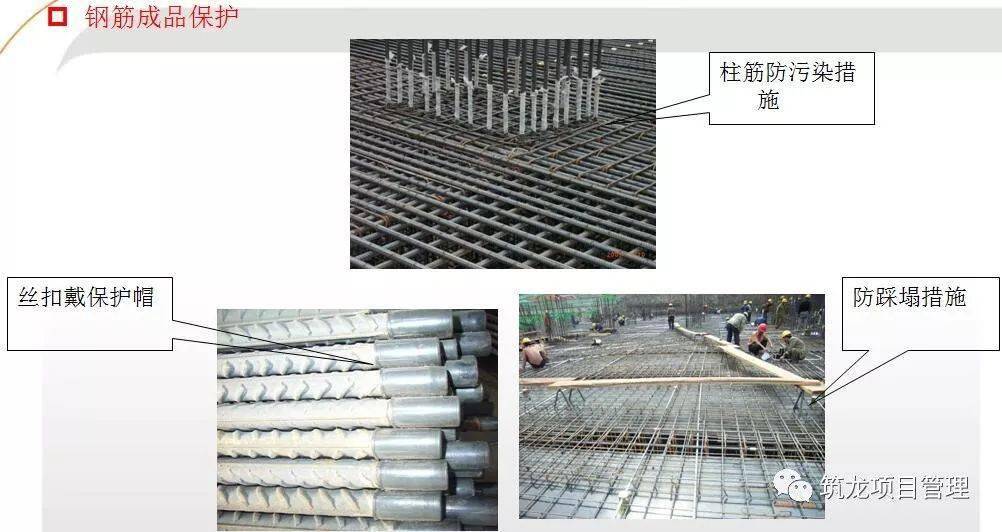

钢筋绑扎措施

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

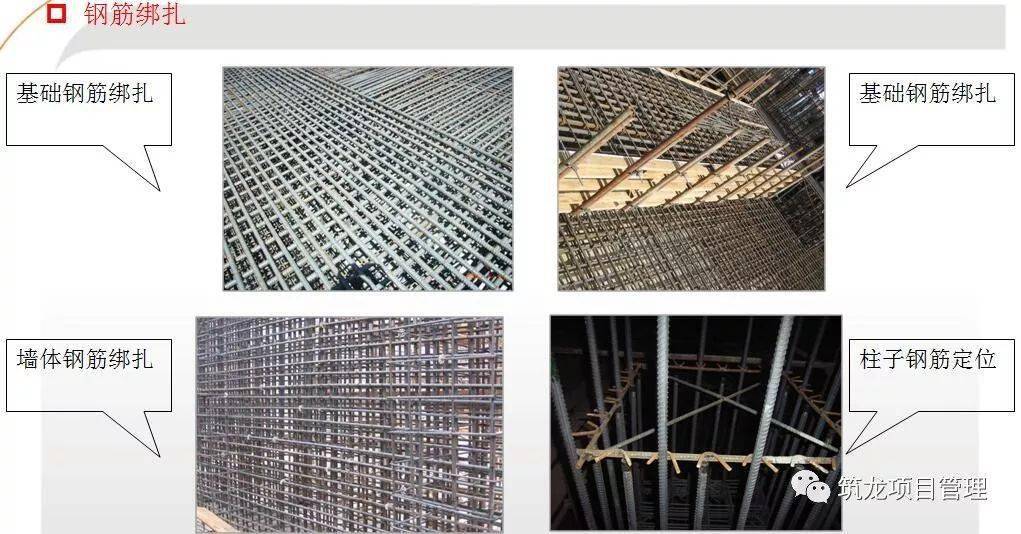

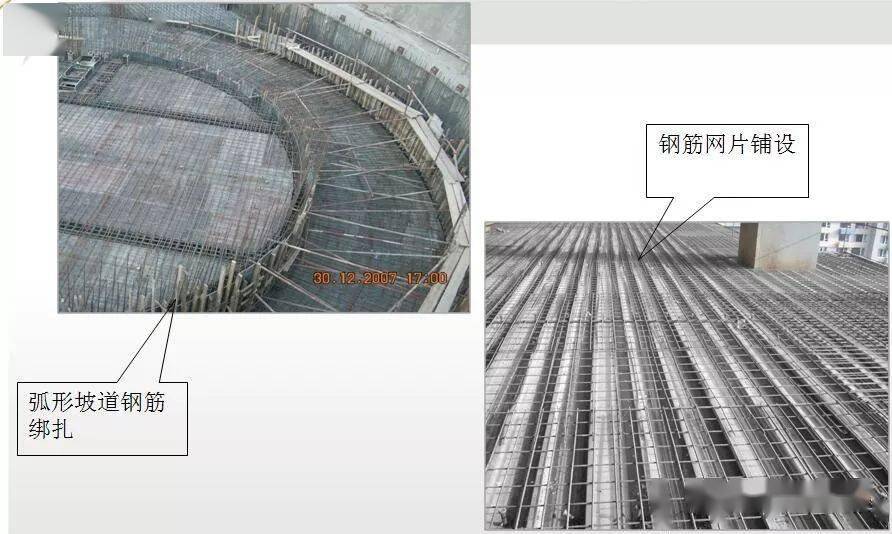

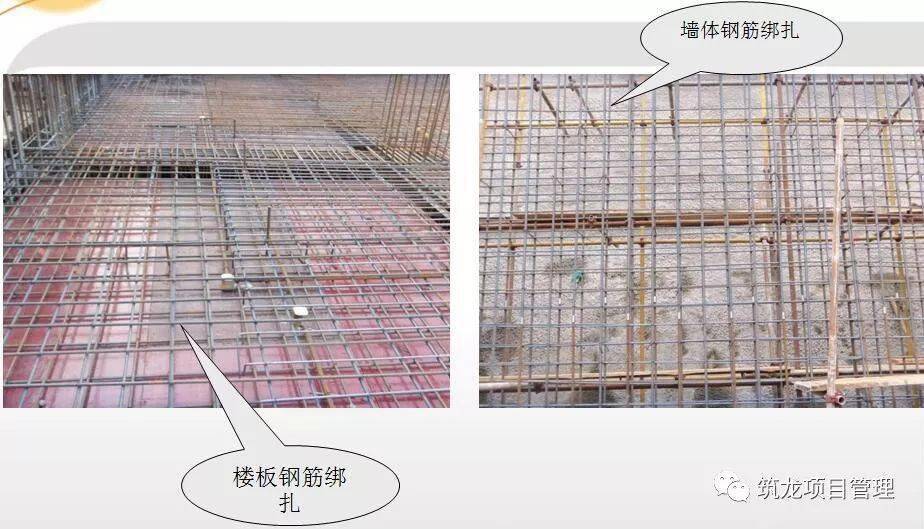

钢筋绑扎

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

钢筋绑扎

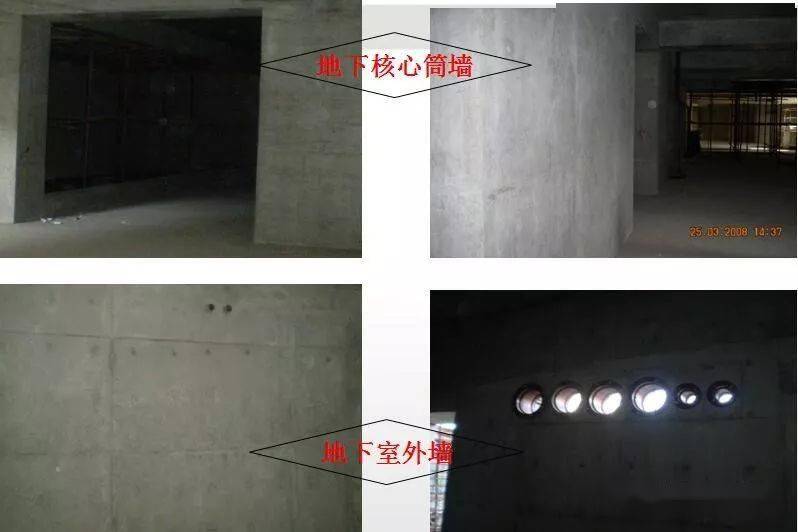

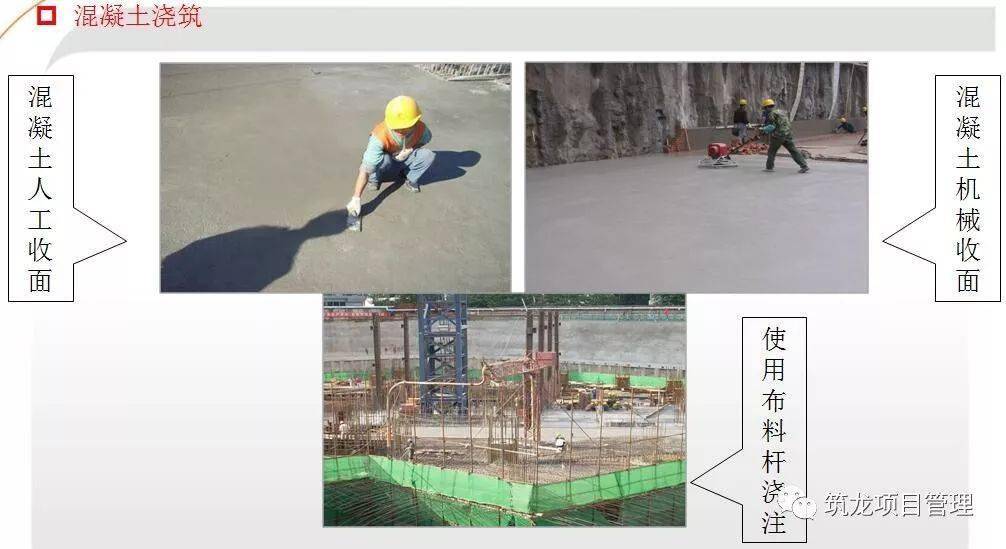

混凝

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

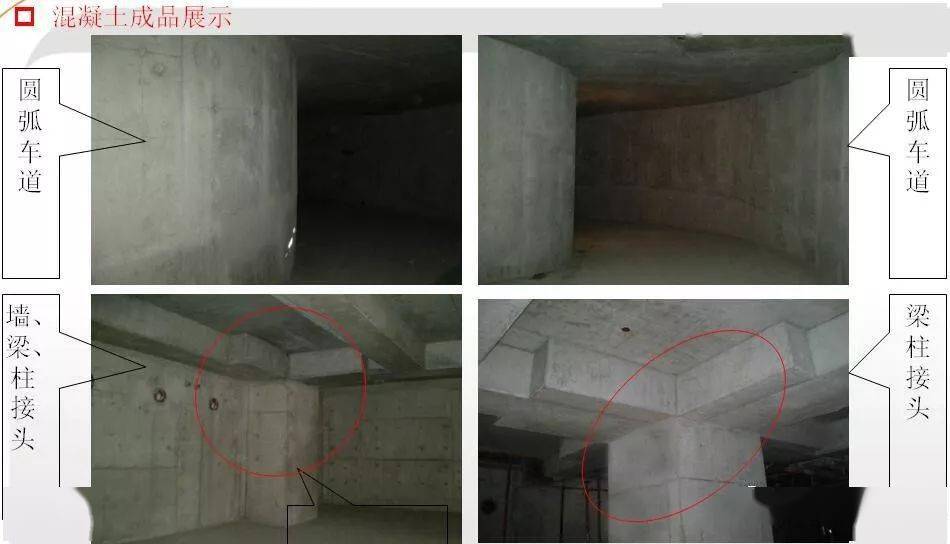

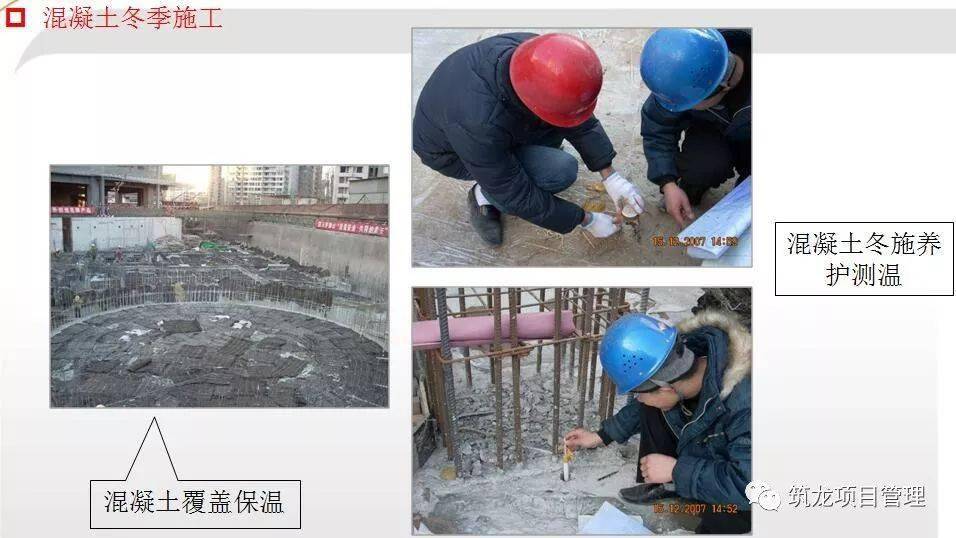

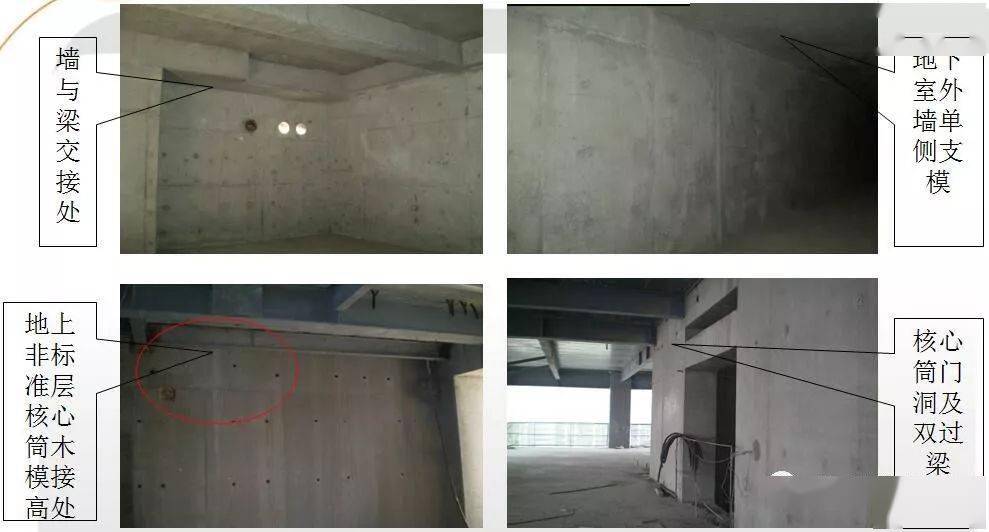

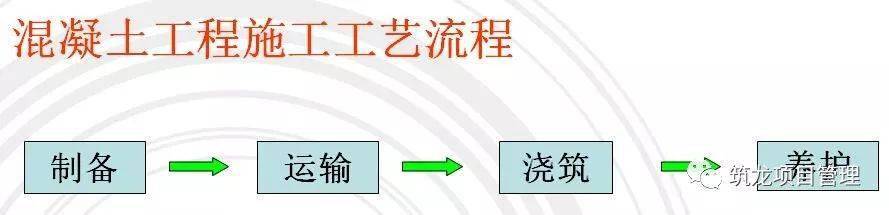

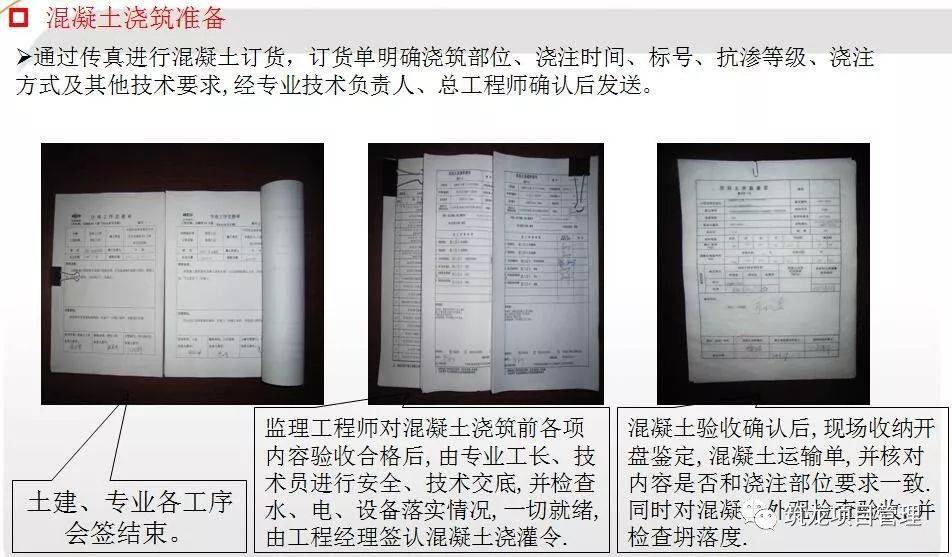

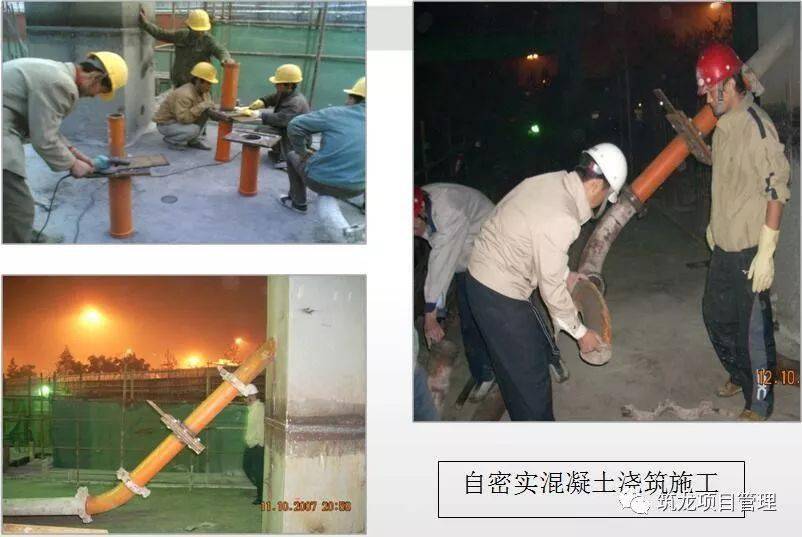

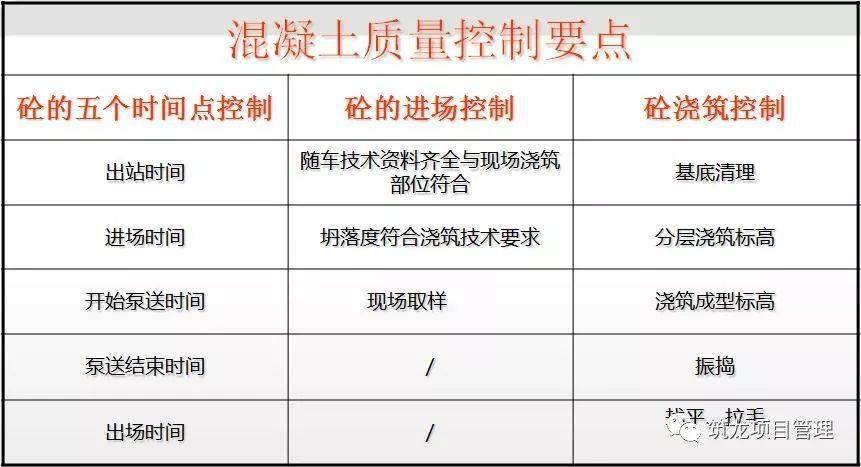

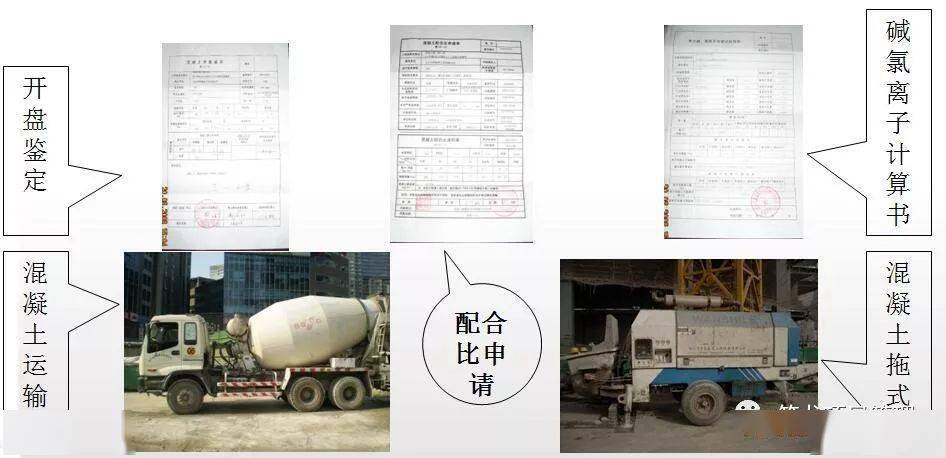

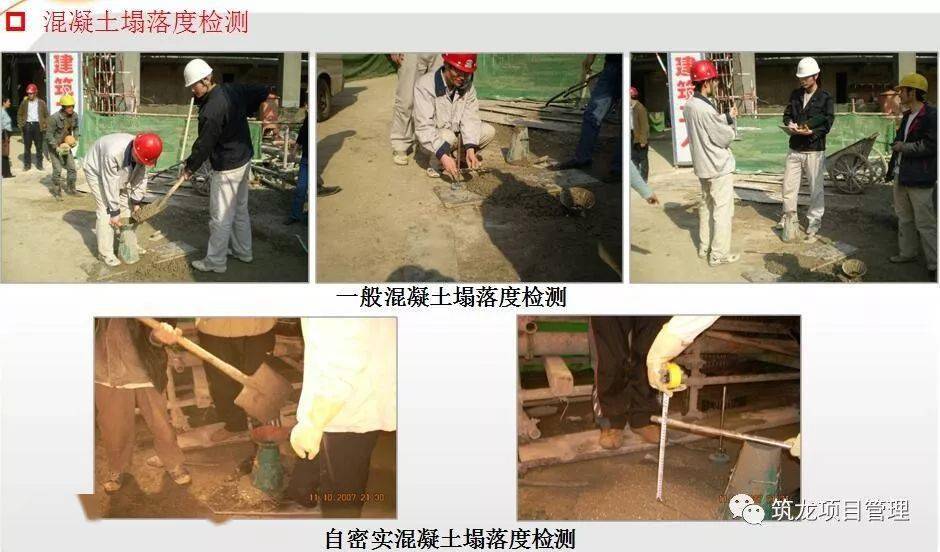

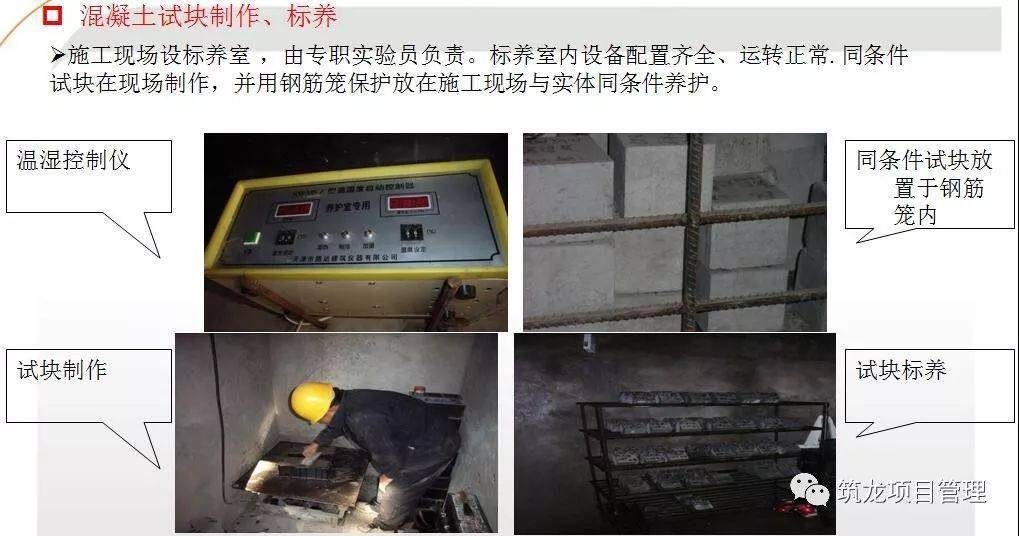

结构用混凝土采用商品混凝土.商品混凝土厂家资质资料齐全,考察合格,每批混凝土到达施工现场均提供开盘鉴定、配合比申清单、碱离子、氯离子计算书及混凝土原材复试报告等.运输过程严格控制混凝土搅拌站至施工现场时间,确保混凝土初凝时间满足要求.运输及浇筑设备检查合格.

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图! 钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

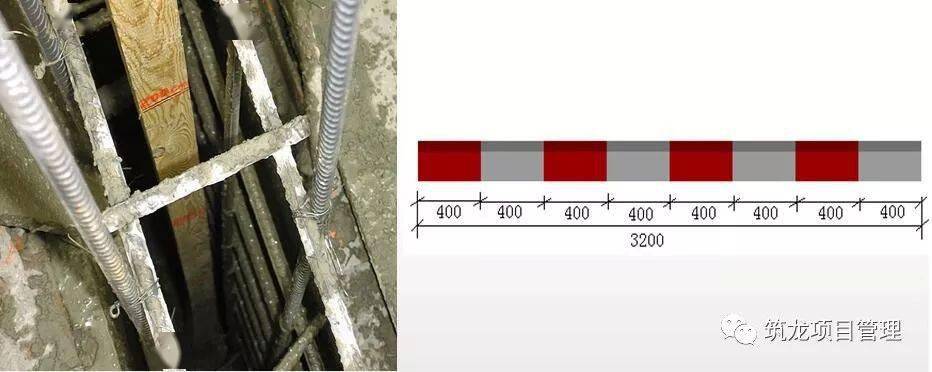

标尺杆控制混凝土分层下料

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

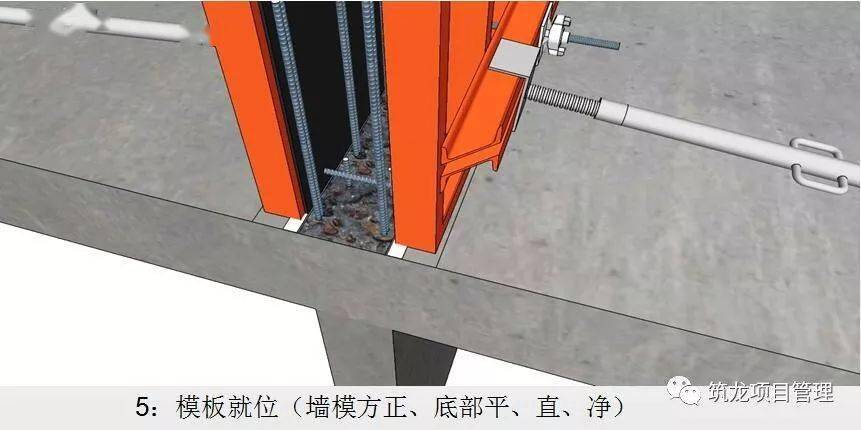

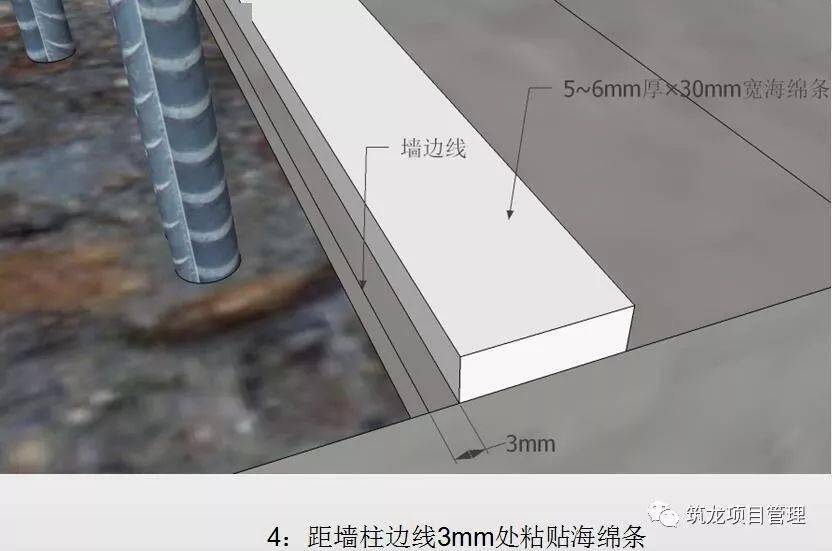

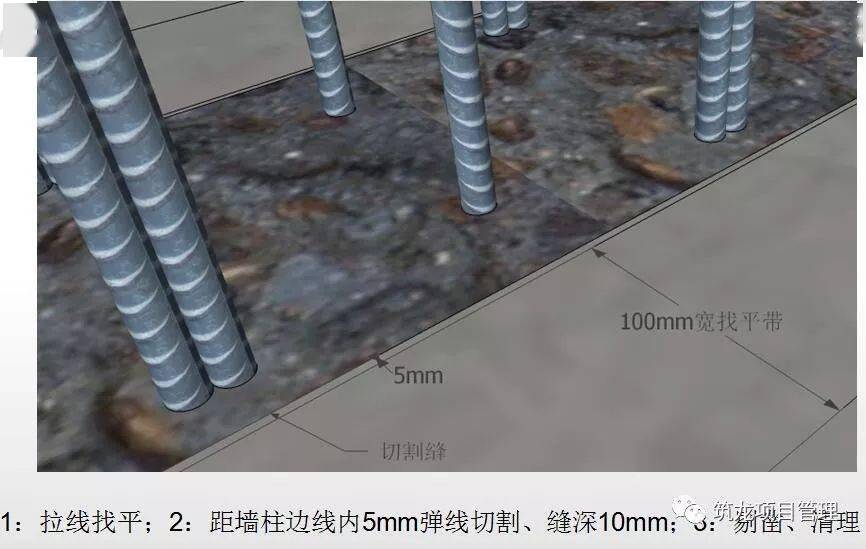

防止墙、柱烂根措施

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

防止墙、柱烂根措施

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

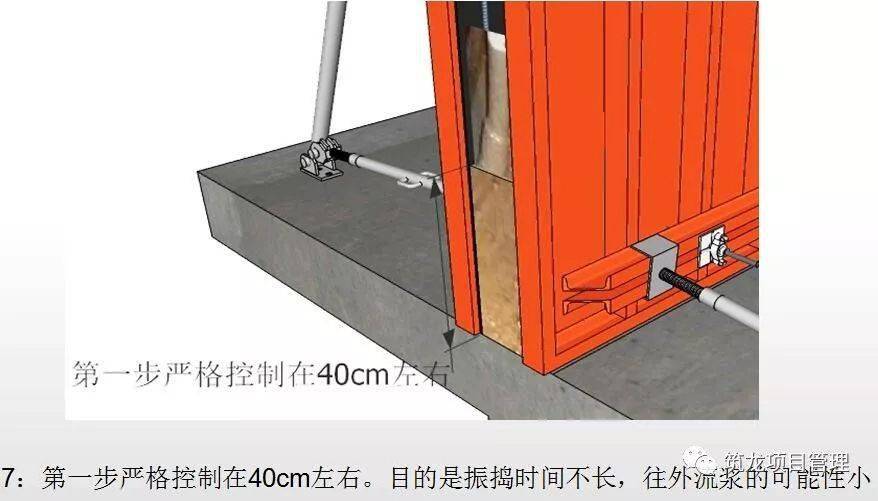

防止墙、柱烂根措施

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

防止墙、柱烂根措施

钢筋、模板、混凝土工程施工过程控制图文解说,三维效果图!

防止墙、柱烂根措施

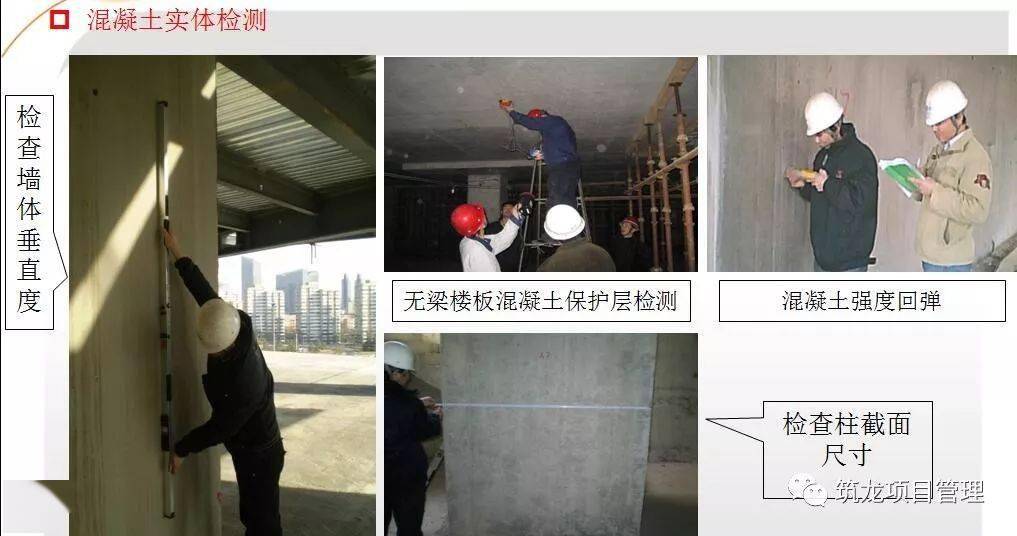

施工缝剔凿

水平施工缝:去除软弱层,露出石子。

竖向施工缝:去除松散石子,露出密实砼。

砼工长必须三做到:

1)每班砼第一辆砼应鉴定;

2)浇筑砼工长必须到——看分层振捣;

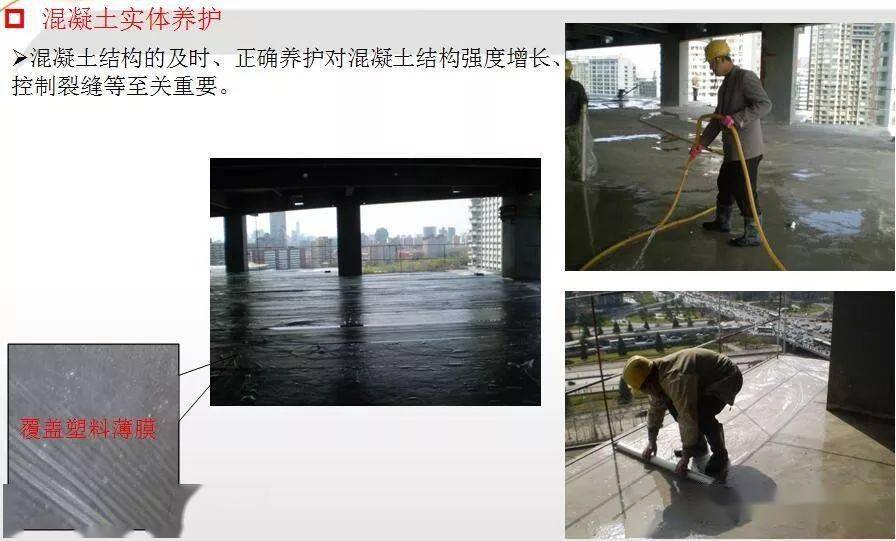

3)拆模后工长必须到——一拆模,烂根拾掇一下(必须是抹灰工或油工,用下一车同一级别的砼原浆)
