万科总结几十年的建筑施工做法,这么细致还有谁!

原标题:万科总结几十年的建筑施工做法,这么细致还有谁!

来源:筑龙论坛

版权归原作者所有

一、北方建筑统一做法表

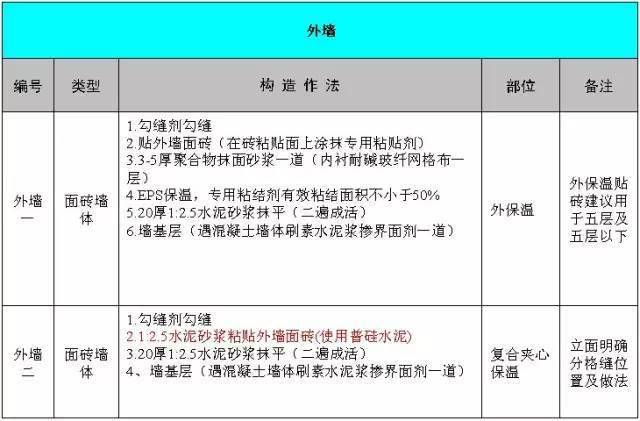

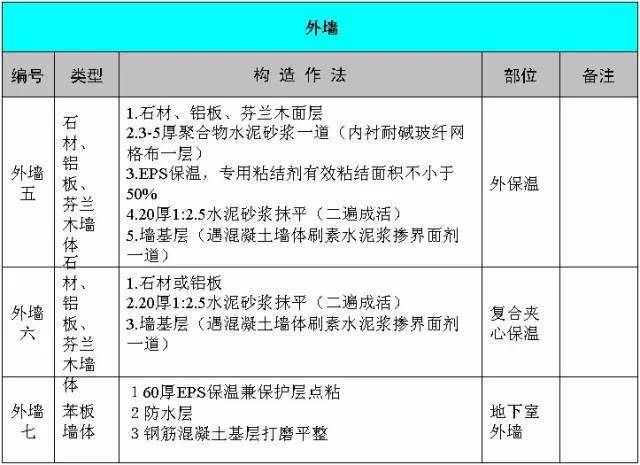

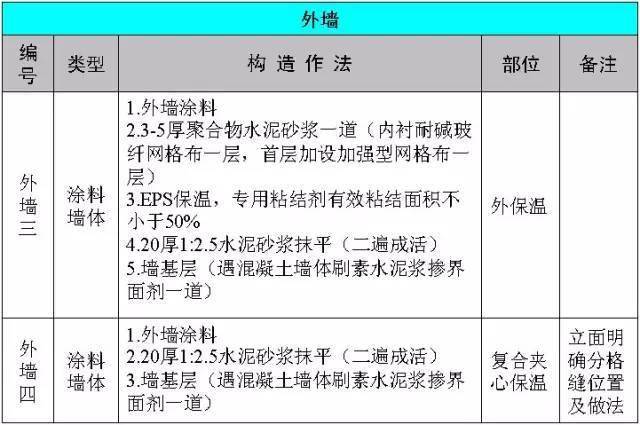

(一)、外墙做法

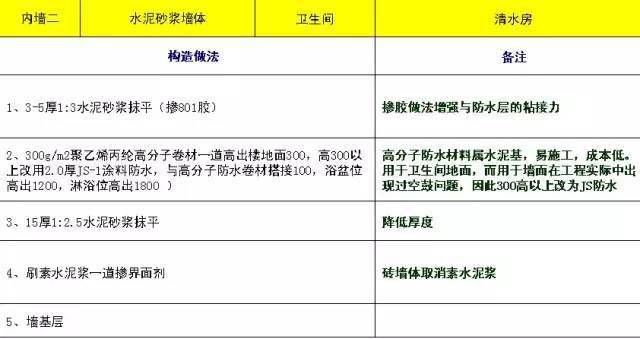

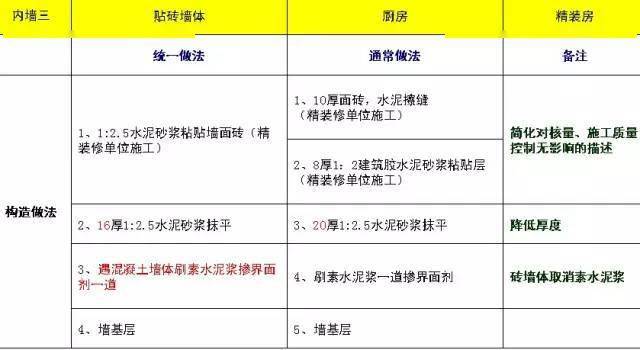

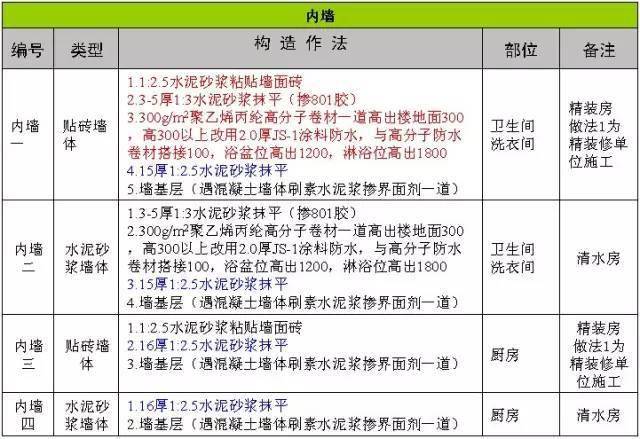

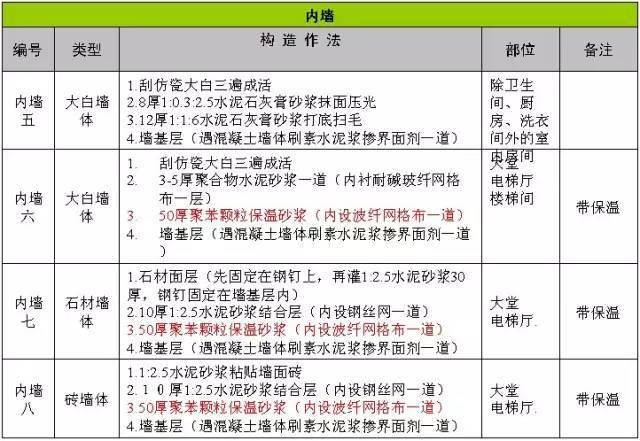

(二)、内墙做法

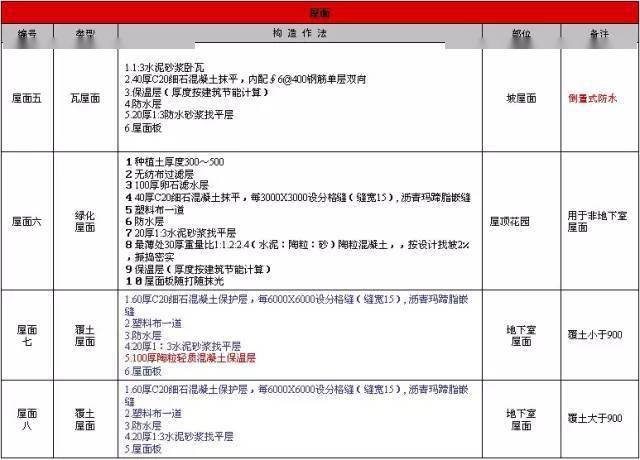

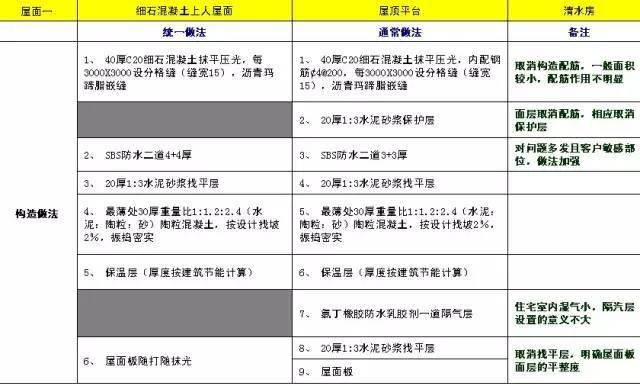

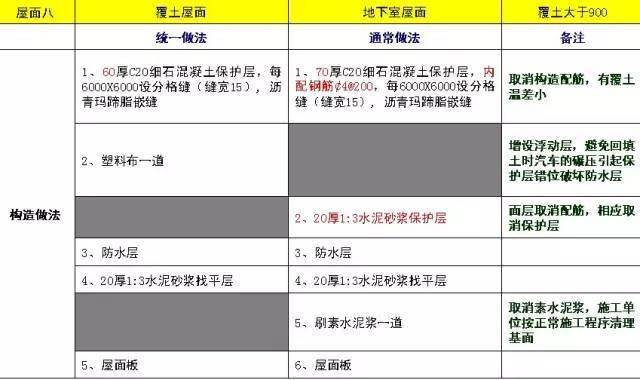

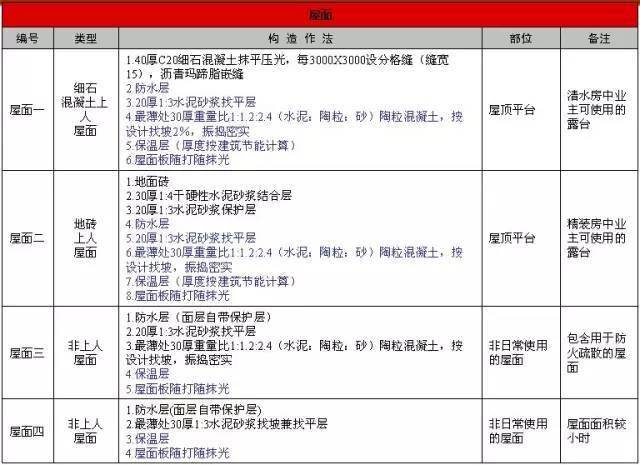

(三)、屋面做法

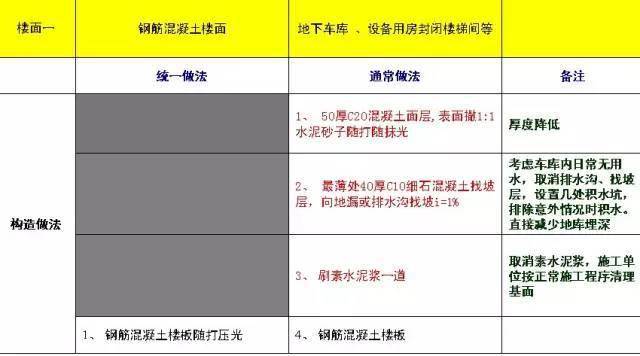

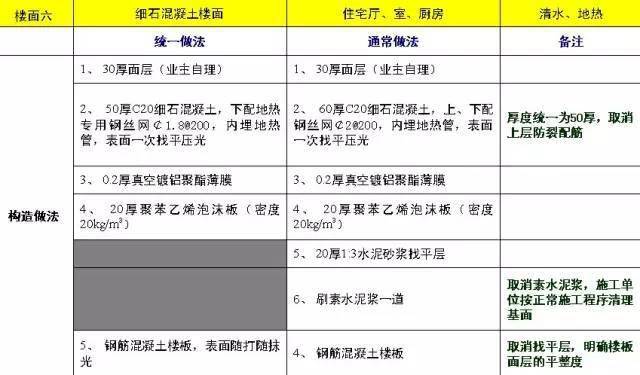

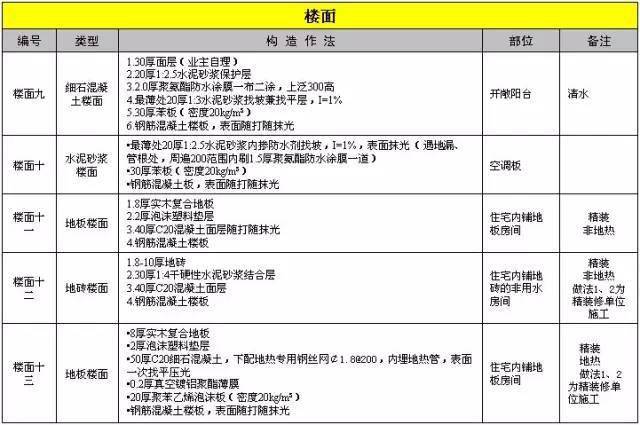

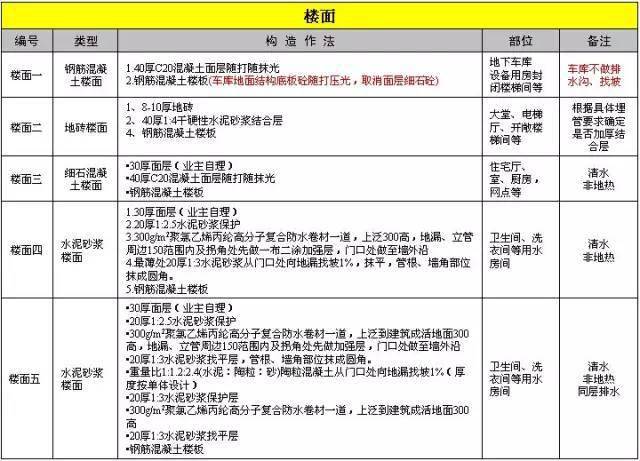

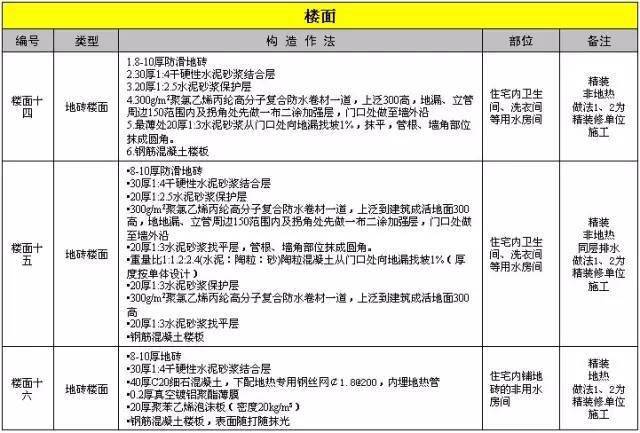

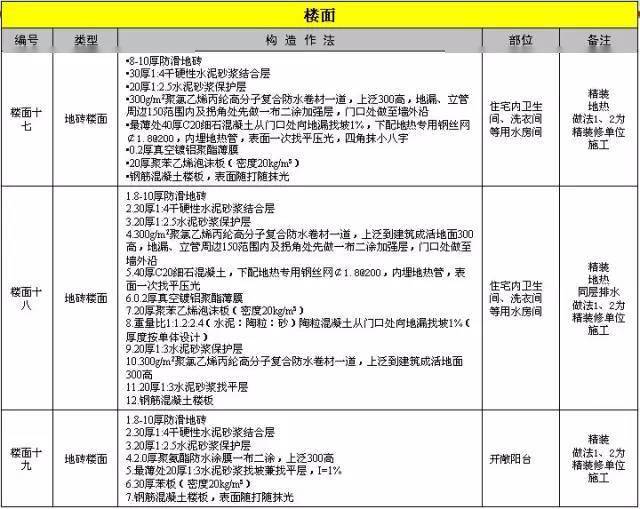

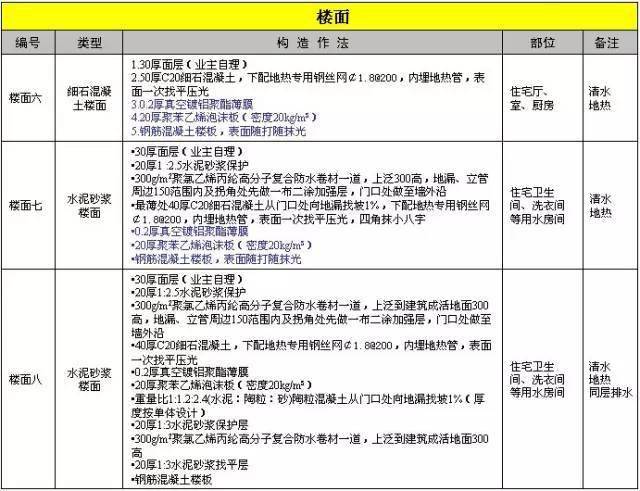

(四)、楼面做法

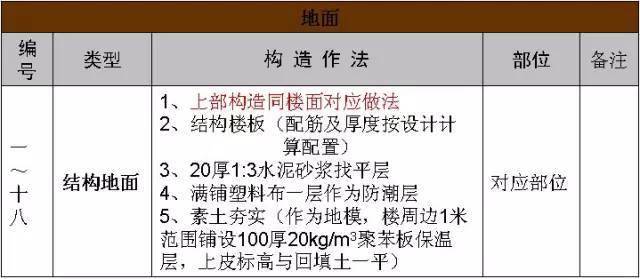

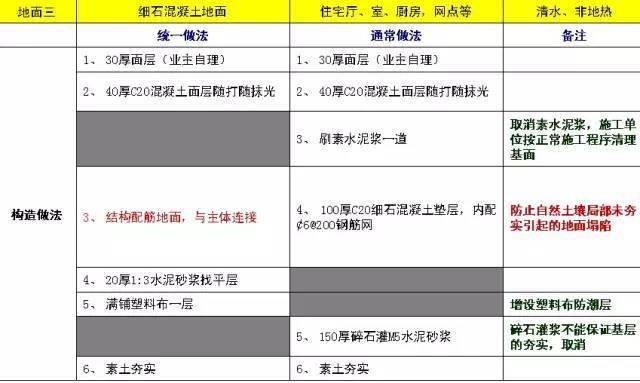

(五)、地面做法

结构地面施工工艺

根据建筑构造不同,施工工艺可分为以下几种:

1 、预留地面钢筋法—— 适用于剪力墙结构,板钢筋采用错茬焊接方式连接。

2 、预留地梁砼法—— 适用于框架结构,板钢筋后期绑扎,砼与地梁上部砼二次浇注。

3 、以回填土为地模、地梁与结构地面整体浇注法—— 适用于工期不紧张的任何结构。

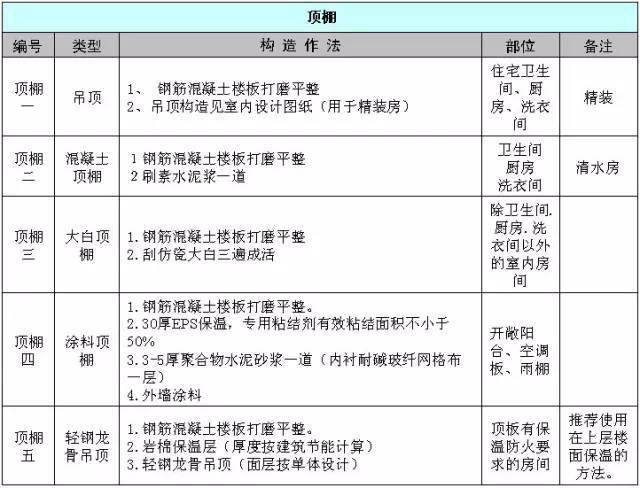

(六)、顶棚做法

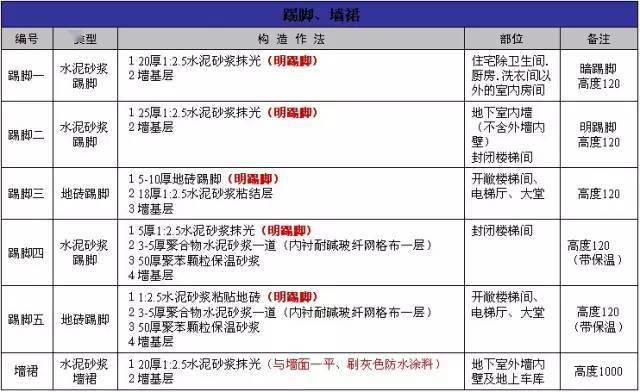

(七)、踢脚、墙裙做法

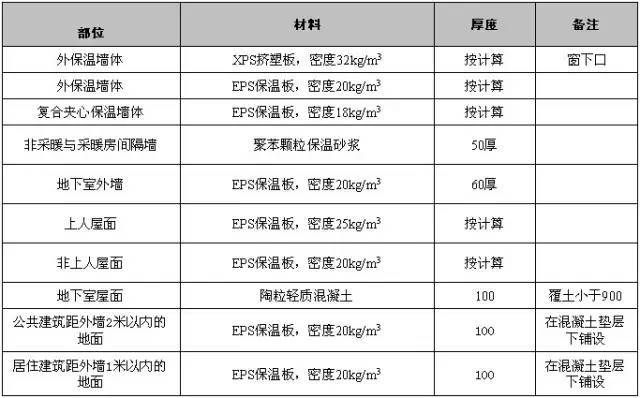

二、主要保温材料选用表

三、主要防水材料选用表

四、防水材料简介

(一)、建筑防水设防等级

等级划分——根据建筑物重要程度、使用功能和建筑类型划分等级

使用年限——根据等级制定相应的合理使用年限

设防要求——根据合理使用年限规定设防要求

材料选用——适用的材料和限制使用的材料

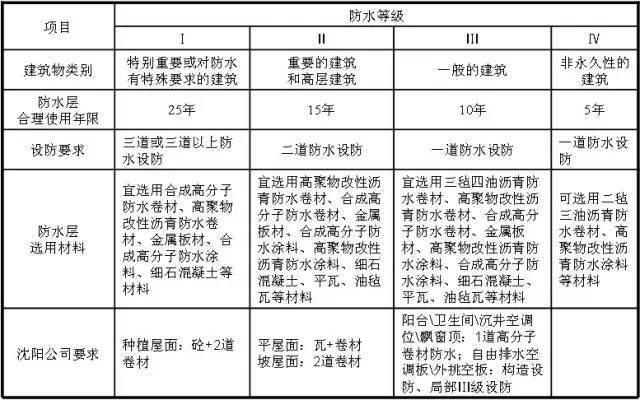

1、屋面等防水等级及设防要求

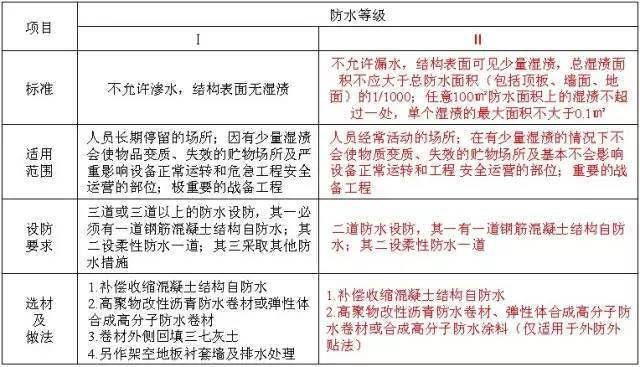

2、地下室防水等级及适用范围

(二)、防水材料选择

材料分类

刚性防水柔性防水

(由于刚性防水拉伸强度低随基层开列而开裂丧失防水功能,沈阳公司原则上不允许使用)

柔性防水

可分为防水 卷材防水和防水 涂膜

也可分为改性沥青、高分子、水泥基

沈阳公司目前选用的防水材料有:

SBS 改性沥青防水卷材、单组分聚胺脂防水涂料、聚氯乙烯丙纶高分子复合防水卷材、聚合物水泥(JS-1 )防水涂料

SBS弹性体改性沥青防水卷材:

布——玻纤胎G 、聚酯胎PY (克重、长丝)

隔离材料——聚乙烯膜PE 、板岩颗粒M 、细砂颗粒S

低温柔度——Ⅰ型(-18 ℃)、Ⅱ型(-25 ℃);

适用范围——寒冷地区、变形部位

例:SBS PY PE4

APP塑性体改性沥青防水卷材:

布——玻纤胎G 、聚酯胎PY (克重、长丝)

隔离材料——聚乙烯膜PE 、板岩颗粒M 、细砂颗粒S

高温性能——Ⅰ型(110 ℃)、Ⅱ型(130 ℃);

适用范围——高温地区、变形稳定部位

例:APP G M3

聚氨酯防水涂料(S):

主要成分——以异氰酸酯、聚醚为主要原料,配以各种助剂和填料经聚合反应制成

按组分分类——单组分S 、双组分M

按拉伸性能分类——Ⅰ型( 1.9MPa) 、Ⅱ型( 2.45MPa)

主要性能——弹性高、整体性好、耐紫外线差,不能暴露使用、对基层平整度、干燥程度要求高、需要良好的通风条件、不易成品保护;双组分存在施工不易控制缺点;

适用范围——Ⅰ型适用于屋面多道防水设防中的一道非外露防水设防;Ⅱ型适用于地下工程防水设防;两种均适用于卫生间防水。

聚乙烯丙纶高分子复合防水卷材:

主要成分——防水层是线性低密度聚乙烯树脂加入抗老化剂、稳定剂、助粘剂等制成,表面由高强度新型丙纶长丝无纺布构成;接缝采用胶或水泥胶浆粘贴。

主要性能——抗拉强度高、抗渗能力强、对基层要求低,施工方便。养护期间严禁踩踏,弹性差,铺贴须平整、无空鼓情况。成本低。

适用范围——屋面、卫生间防水

聚合物水泥基防水涂料(JS):

主要成分——由多种水性聚合物合成的乳液与掺有各种添加剂的优质水泥组成,双组分。

主要性能——对基层要求低,施工方便。缺点是目前市场上配方混乱,而随着配方的调整其成本、强度、柔韧度等变化较大,不易控制。

适用范围——卫生间防水

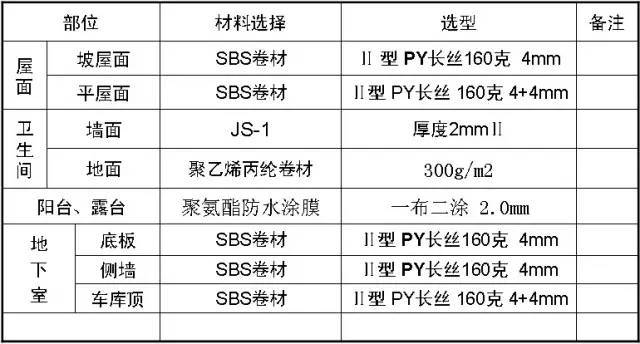

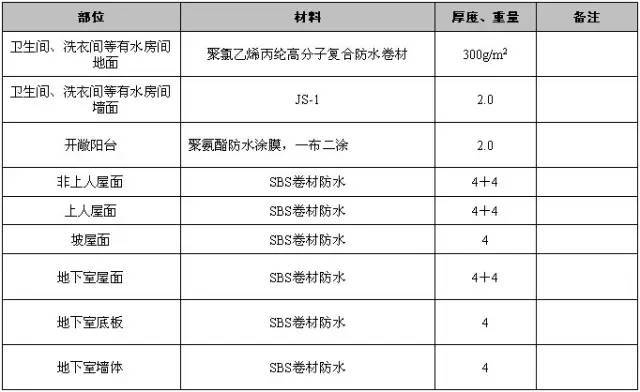

(三)、防水材料选择方案标准做法

做法比较:

结构地面一次成活控制要点:

实现结构地坪一次成活的施工工艺应注意一下事项:

·通过添加砼缓凝剂、降低早期强度增长速度;

·增加抹压机械及抹压人员、严禁添加水泥素灰找平;

·减少地面预埋锚固件数量,保证后期观感质量;

五、防渗漏统一做法节点图示

(一)、地下室防渗漏节点做法

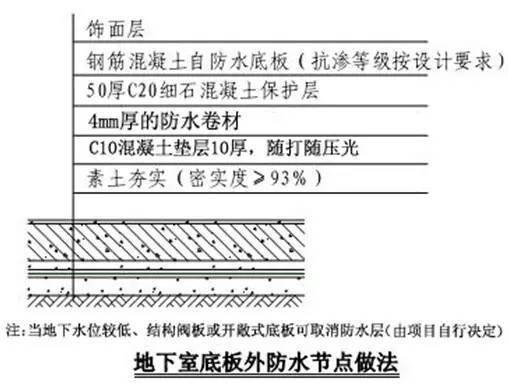

1、地下室底板:

适用部位

地下室底板大面

施工工序:

素土夯实—垫层—防水附加层—防水层—防水保护层—底板—饰面层

质量控制点

1 、素土夯实及混凝土垫层

2 、防水层施工质量

3 、防水保护层

4 、底板混凝土浇筑质量

5 、底板混凝土养护

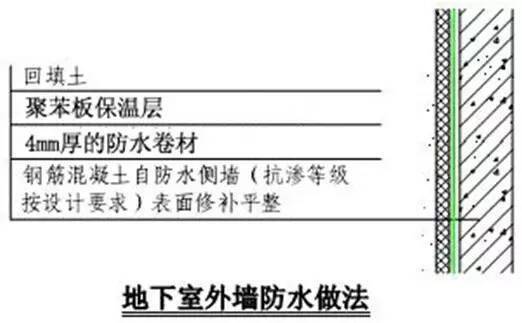

2、地下室外墙

适用部位:

地下室外墙

施工工序:

浇筑混凝土—对拉螺杆处理—缺陷修补—防水附加层—防水层—聚苯板保温

层—室外回填土

质量控制点

1 、对拉水螺杆封堵

2 、施工缝、后浇带处设置止水钢板

3 、混凝土缺陷

4 、防水附加层、防水层厚度、范围控制

5 、防水保护层及时回填

6 、回填土分层夯实

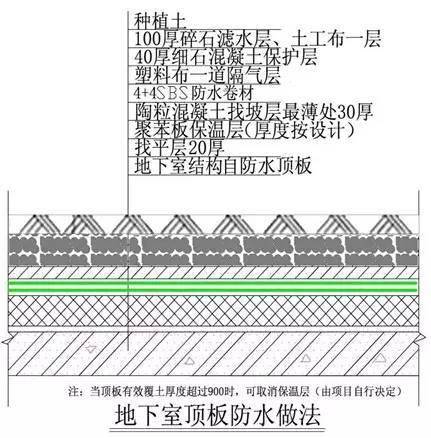

3、地下室顶板

质量控制点:

1 、顶板抗渗混凝土质量及结构找坡

2 、保温层的施工质量

3 、陶粒混凝土的找坡控制4 、防水材料及防水层施工质量控制

3 、细石混凝土保护层施工

4 、滤水层施工质量控制

5 、成品保护

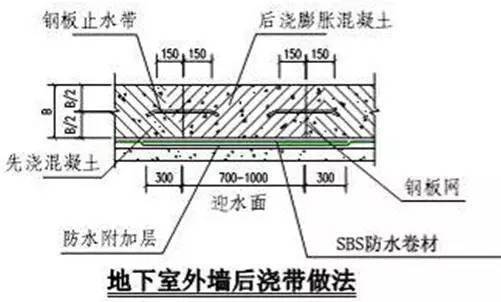

4、地下室外墙后浇带

质量控制点:

1 、钢板止水带与钢板网安装、固定

2 、后浇带周边清理

3 、后浇带模板封闭严密

4 、后浇带混凝土质量及养护

5 、墙体混凝土缺陷处理

6 、防水附加层和防水层

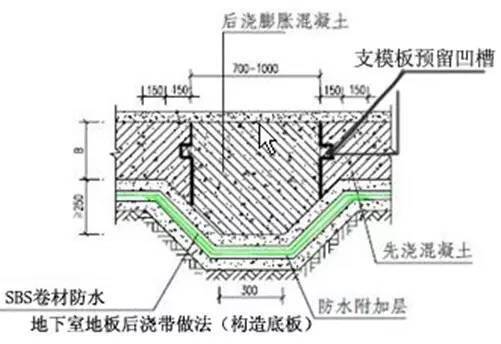

5、地下室底板后浇带(构造)

质量控制点:

1 、防水附加层、防水层施工范围、厚度

2 、凹槽模板设置

3 、后浇带两侧底板混凝土清理,后浇带内钢筋清理,后浇带基槽清理

4 、后浇带混凝土施工质量

5 、后浇带混凝土养护

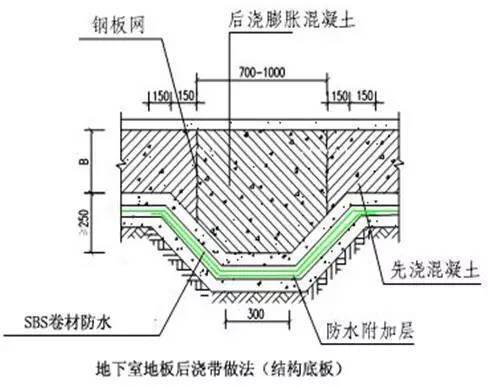

6、地下室底板后浇带(结构)

质量控制点:

1 、防水附加层、防水层施工范围、厚度

2 、钢丝网设置

3 、后浇带两侧底板混凝土清理,后浇带内钢筋清理,后浇带基槽清理

4 、后浇带混凝土施工质量

5 、后浇带混凝土养护

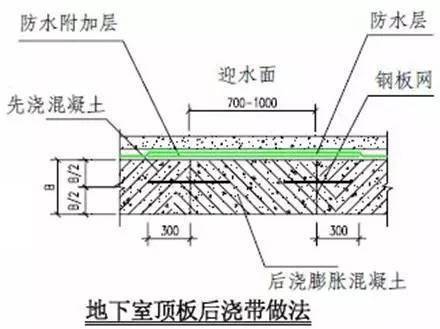

7、地下室顶板后浇带

质量控制点:

1 、设置钢板网并固定牢固

2 、梁板底部支撑留置

3 、后浇带清理

4 、顶板后浇带模板支设平整、牢靠

5 、后浇混凝土质量与养护

6 、防水附加层和防水层

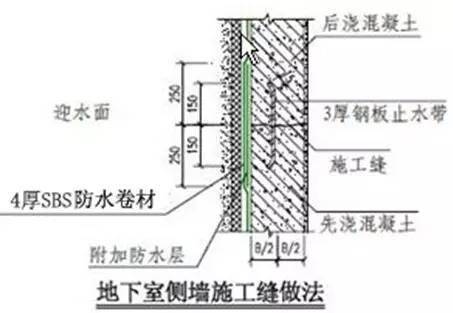

8、地下室侧墙施工缝

质量控制点:

1 、钢板止水带预埋

2 、施工缝周边混凝土及钢筋清理

3 、墙体混凝土质量及养护

4 、施工缝处混凝土振捣密实

5 、墙体混凝土缺陷及螺杆封闭处理

6 、防水附加层和防水层施工范围、厚度

7 、防水保护层

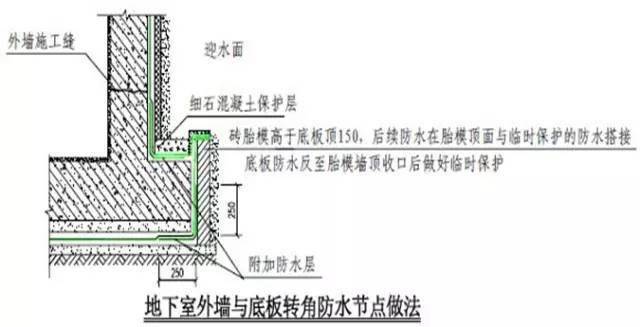

9、地下室外墙与底板转角防水

质量控制点:

1 、阴阳角防水附加层范围及厚度

2 、预留防水层接头施工质量及临时保护

3 、底板与外墙防水搭接施工质量控制

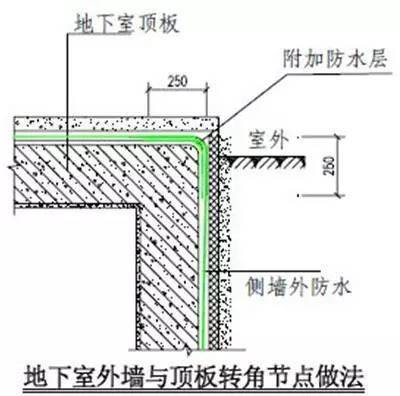

10、地下室外墙与顶板转角防水

质量控制点:

1 、防水附加层和防水层范围、厚度

2 、防水保护层

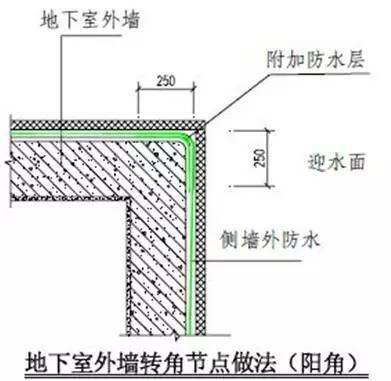

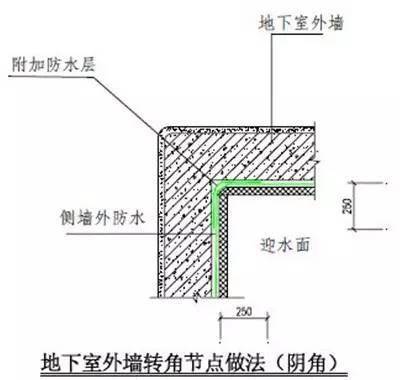

11、地下室外墙转角

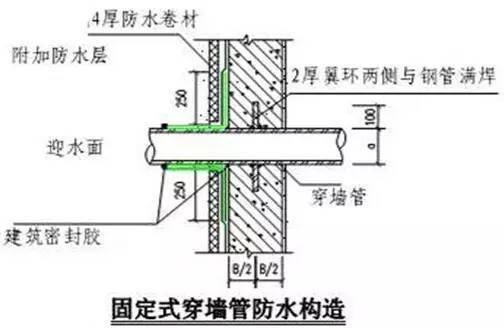

12、固定式穿墙管

质量控制点:

1 、钢管与止水环双面满焊

2 、穿墙管定位安装

3 、防水附加层范围、厚度控制

4 、防水层施工

5 、设备安装与防水/ 饰面施工顺序

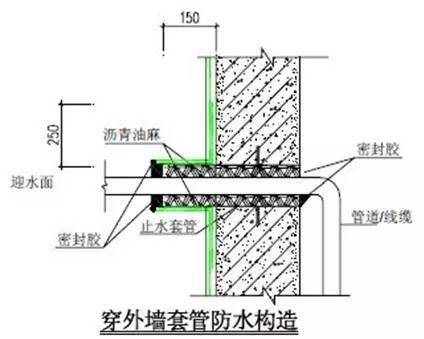

13、穿外墙套管防水

质量控制点:

1 、止水套管安装

2 、管道/ 线缆安装

3 、油麻、沥青油膏堵塞密实

4 、防水附加层及防水层范围、厚度控制

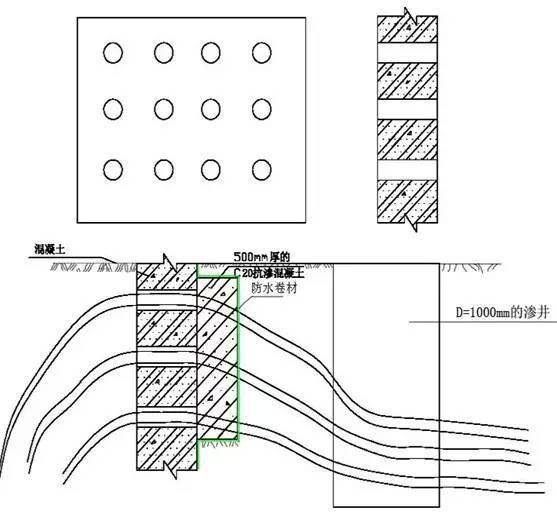

14、群管穿外墙套管防水

当群管穿外墙时:

1 、管线铺设时,墙两侧管线底于穿墙套管;

2 、在混凝土外墙浇注500 厚抗渗混凝土;

3 、外墙防水整体施工,转角处增加附加层;

4 、在电缆管线套管上留滴水口。

5 、在距离外墙2 米范围内增加直径1 米的渗井,深度底于管线最低点,后期由物业定期清理。

(二)、楼地面防渗漏节点做法

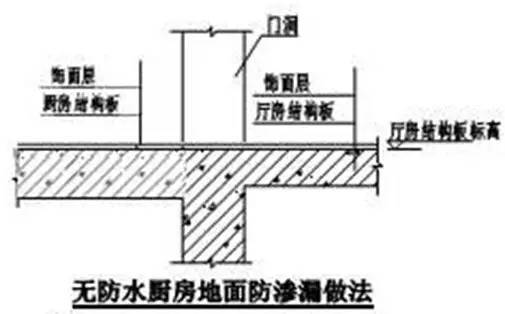

1、无防水厨房地面

质量控制点:

1 、基层处理

2 、穿楼板管线周边闭水试验

3 、面层施工

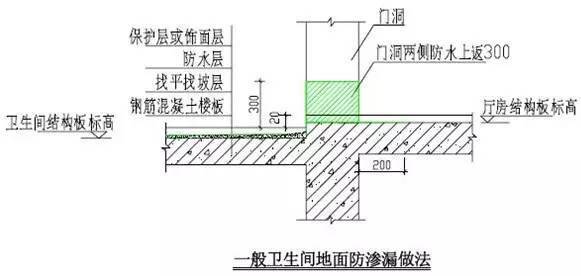

2、卫生间地面

质量控制点:

1 、基层处理

2 、结构闭水试验

3 、找平/ 找坡层的坡度及坡向

4 、防水层厚度、范围

5 、闭水试验

6 、面层平整度及坡度、坡向

(备注:卫生间地面采用聚氯乙烯丙纶高分子复合防水卷材,周边上返300 ,淋浴间、浴缸等墙立面采用JS 涂膜防水)

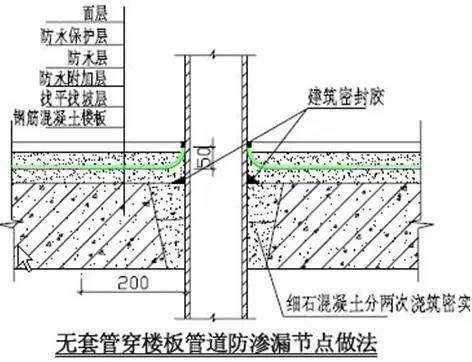

3、无套管穿楼板管道

质量控制点:

1 、孔洞清理凿毛

2 、混凝土密实度

3 、嵌填密封膏

4 、防水层

5 、闭水试验

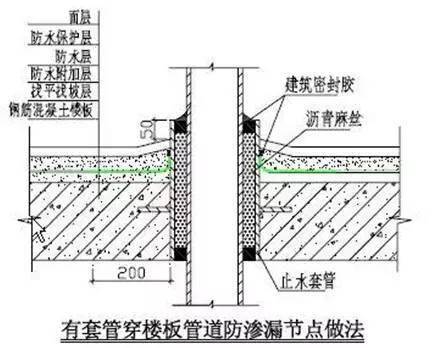

4、有套管穿楼板管道

质量控制点:

1 、套管定位及固定

2 、套管清理

3 、套管与管道间沥青麻丝密实度

4 、打密封膏

5 、闭水试验

6 、防水附加层及防水层

7 、面层坡度

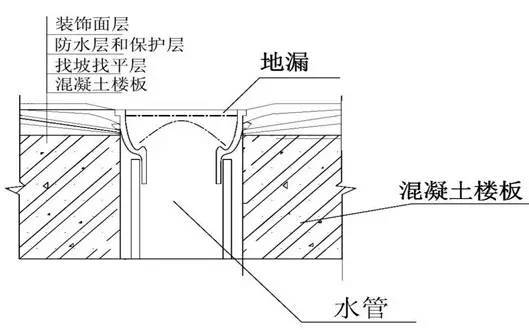

5、地漏节点

质量控制点:

1 、孔洞清理、凿毛、湿润

2 、细石混凝土密实度

3 、结构闭水试验

4 、嵌填密封膏

5 、防水层施工

6 、面层坡度

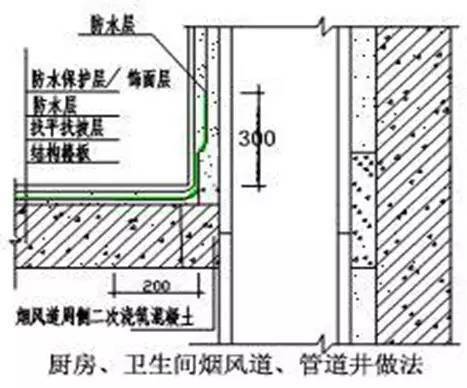

6、厨房、卫生间管道井

质量控制点:

1 、孔洞清理、凿毛、湿润

2 、细石混凝土密实度

3 、结构闭水试验

4 、防水层施工

5 、面层坡度

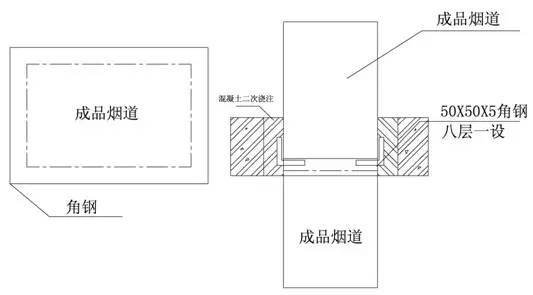

7、烟道卸荷

质量控制点:

1 、采用50 ×50 ×5 角钢每八层设置一道

2 、角钢与楼板钢筋焊接

3 、烟道安装后二次浇注混凝土

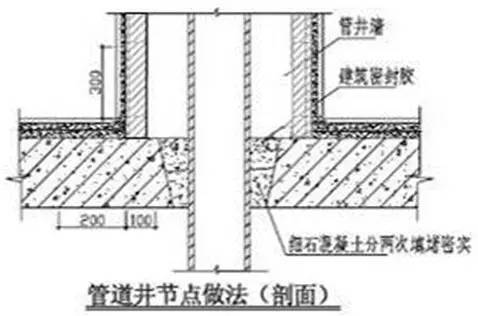

8、管道井节点

质量控制点:

1 、孔洞清理凿毛

2 、混凝土密实度

3 、嵌填密封膏

4 、闭水试验

(三)、外墙及门窗防渗漏节点做法

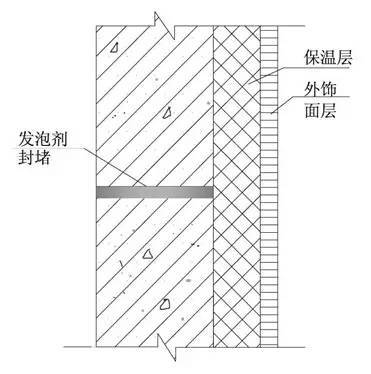

1、外墙螺栓孔

质量控制点:

1 、螺栓孔洞的封堵

2 、外保温施工

3 、外饰面

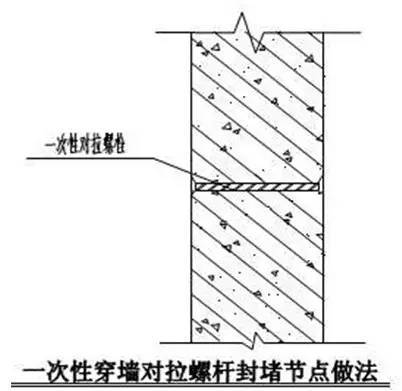

2、一次性外墙螺栓孔

质量控制点:

1 、一次性止水对拉螺杆及止水片

2 、对拉螺杆切割深度

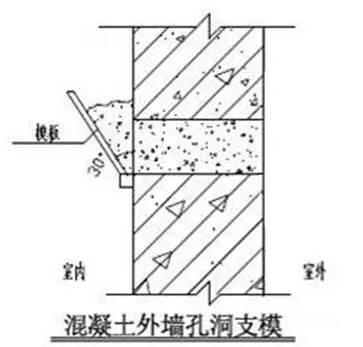

3、外墙孔洞支模

质量控制点:

1 、基层凿毛清理

2 、浇水湿润

3 、混凝土浇注密实度

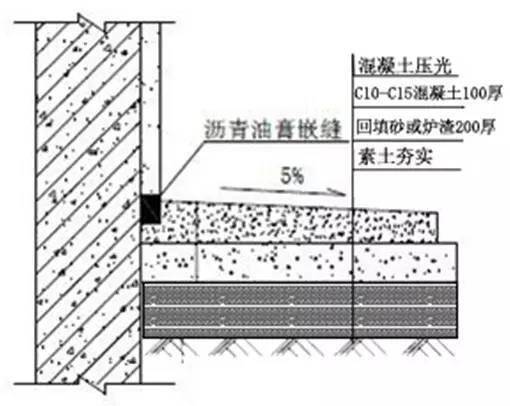

4、散水坡

质量控制点:

1 、素土夯实

2 、炉渣或砂防冻胀

3 、混凝土找坡

4 、油膏嵌缝

5、空调台

质量控制点:

1 、结构闭水

2 、排水找坡

3 、防水层

4 、保护层

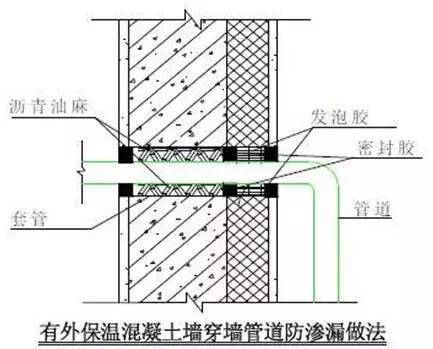

6、有保温穿墙套管

质量控制点:

1 、管道坡度

2 、管道安装

3 、油麻堵塞密实

4 、打发泡胶

5 、打密封膏

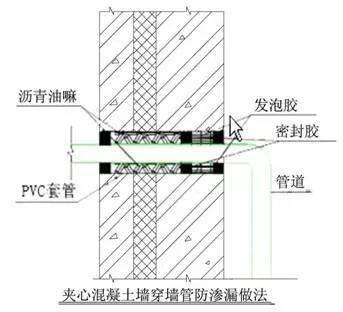

7、有保温砌体穿墙套管

质量控制点:

1 、管道坡度

2 、管道安装

3 、油麻堵塞密实

4 、打发泡胶

5 、打密封膏

8、有保温外墙变形缝

质量控制点:

1 、基层处理

2 、挡水板固定

3 、外墙保温

4 、油膏密封

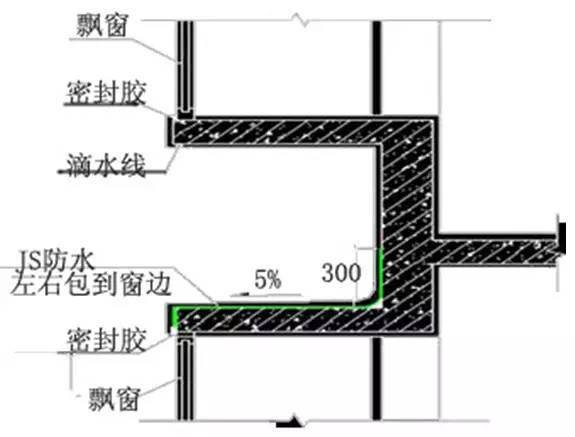

9、飘窗

质量控制点:

1 、基层找平找坡

2 、防水层

3 、保护层

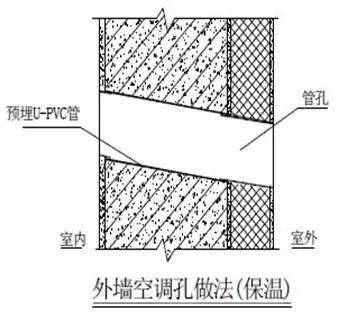

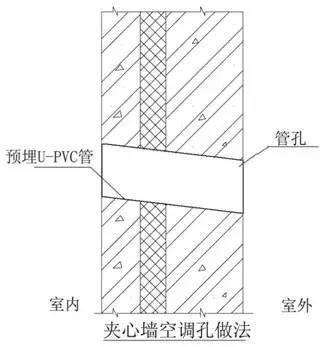

10、空调孔

质量控制点:

1 、空调孔管位确定

2 U-PVC 管坡度

3 、外饰面

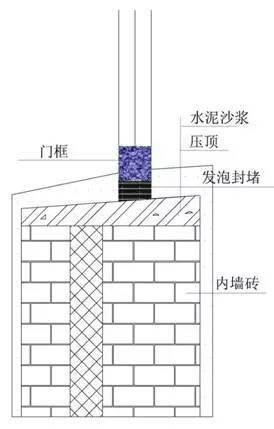

11、夹心墙窗口

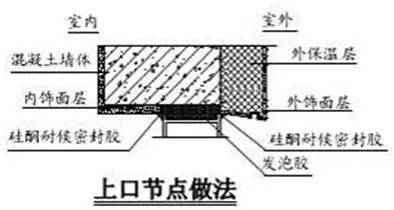

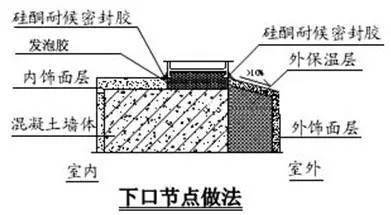

12、外保温窗口

(四)、屋面防渗漏节点做法

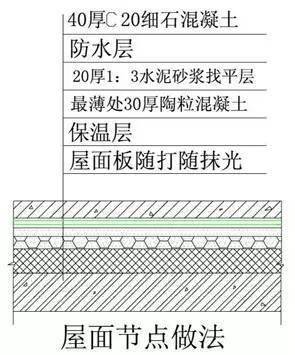

1、屋面节点

质量控制点:

1 、管根、落水口、烟道四周封堵

2 、结构闭水试验

3 、出屋面管道四周封堵及圆角、防水附加层

4 、防水施工质量控制

5 、闭水试验

6 、刚性保护层及分格缝

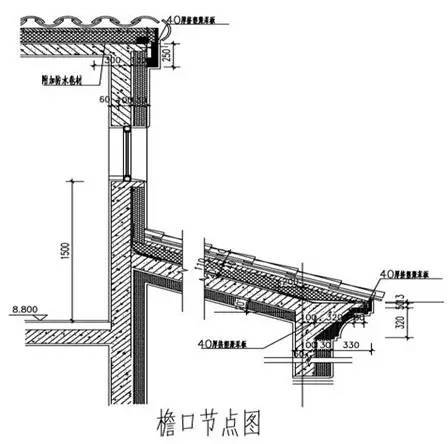

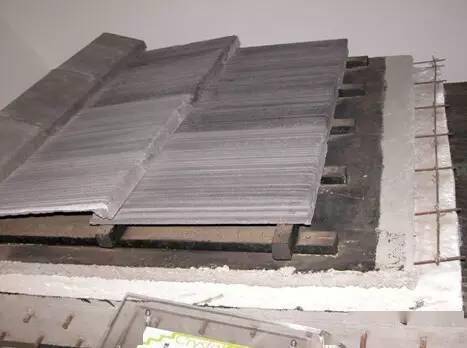

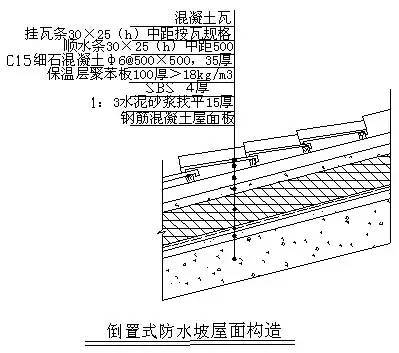

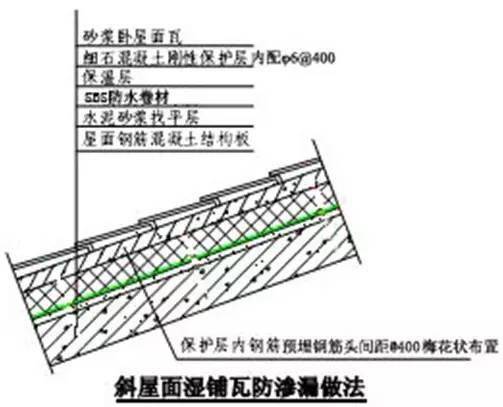

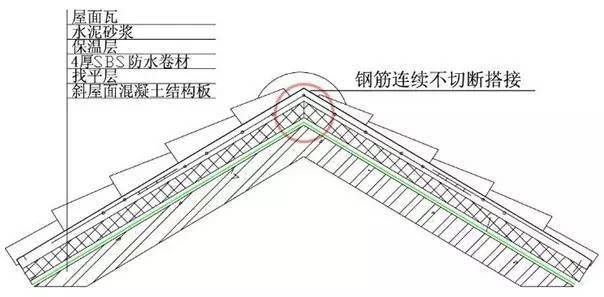

2、斜屋面

质量控制点:

1 、出屋面管道四周封堵及圆角、防水附加层

2 、屋面防水层

3 、保温层

4 、淋水试验

5 、混凝土保护层

(内配φ6@400 钢筋)

6 、屋面瓦铺设

3、有保温外墙变形缝

质量控制点:

1 、出屋面管道四周封堵及圆角、防水附加层

2 、预留钢筋及其与屋面板接触处涂刷聚氨酯

3 、屋面防水层

4 、淋水试验

5 、顺水条和挂瓦条的安装、固定

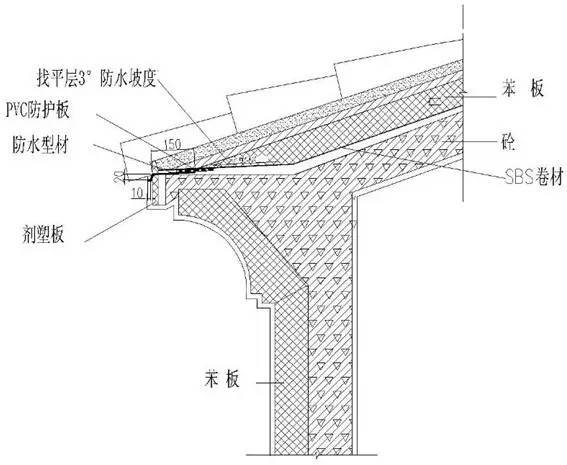

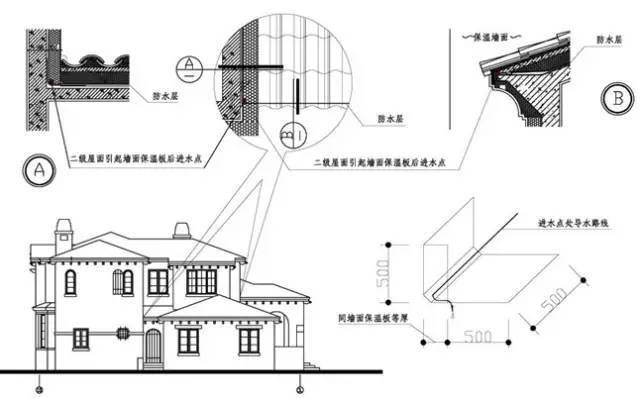

4、别墅坡屋面节点

质量控制点:

1 、基层处理

2 、挡水板固定

3 、外墙保温

4 、油膏密封

5、洋房坡屋面节点

6、出屋面烟道

质量控制点:

1 、烟风道道壁基层修整

2 、阴角部位防水附加层

3 、防水层施工质量

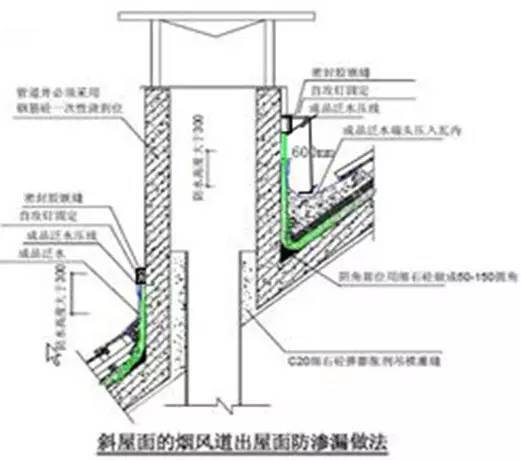

7、坡屋面烟道

质量控制点:

1 、烟风道道壁基层修整

2 、阴角部位防水附加层

3 、防水施工质量

4 、泛水安装

5 .出屋面管道根部防渗漏

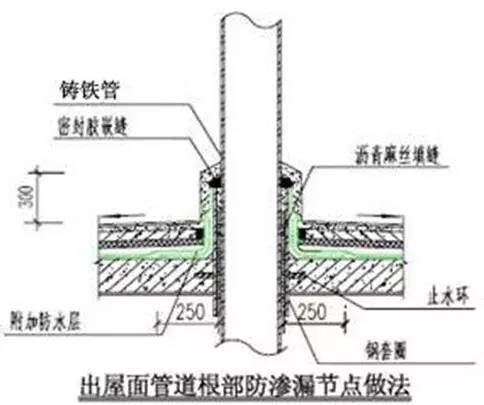

8、出屋面管道

质量控制点:

1 、套管预埋

2 、套管内部清理干净

3 、阴角部位圆角及防水附加层

4 、防水施工质量

5 、抹灰时注意避免破坏防水层

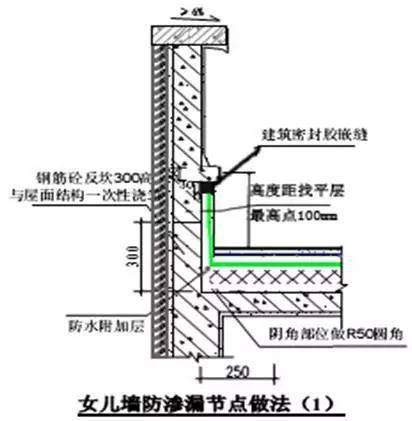

9、女儿墙

质量控制点:

1 、女儿墙基层修整

2 、阴角部位防水附加层

3 、防水层施工质量

4 、混凝土压顶

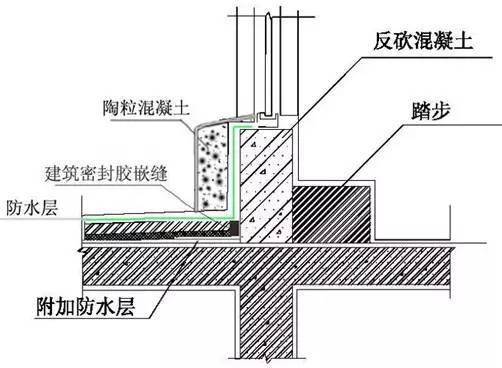

10、出屋面反槛(露台)

质量控制点:

1 、基层清理干净

2 、阴角部位圆角及防水附加层

3 、防水层施工质量

4 、陶粒混凝施工

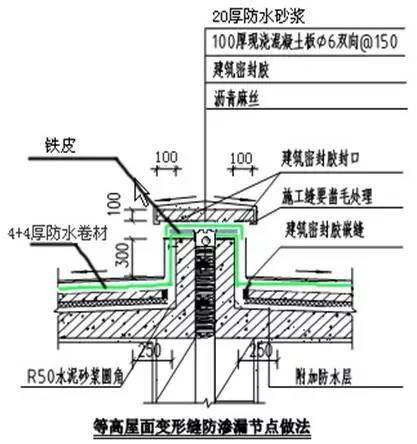

11、等高屋面变形缝

质量控制点:

1 、缝内基层清理及塞缝

2 、阴角部位圆角及防水附加层

3 、防水施工质量

4 、沥青麻丝封堵

5 、盖板封堵

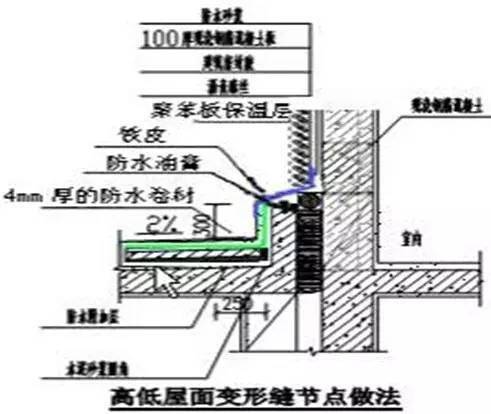

12、高低屋面变形缝

质量控制点:

1 、缝内基层清理及塞缝

2 、阴角部位圆角及防水附加层

3 、防水施工质量

4 、盖板封堵

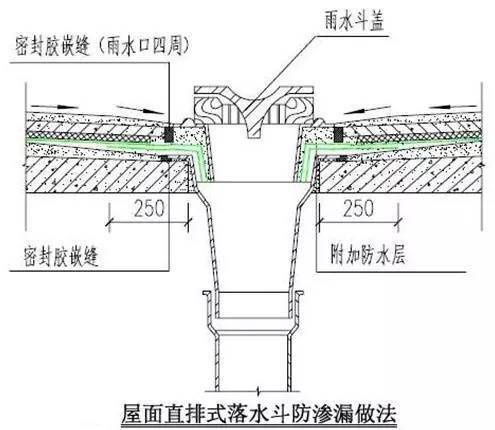

13、直排落水斗

质量控制点:

1 、预留洞口清理

2 、落水斗与洞口间细石混凝土封堵

3 、防水附加层及防水施工质量

4 、密封胶填塞密实

14、侧排雨水斗

质量控制点:

1 、基层清理干净

2 、侧墙(女儿墙)混凝土浇捣密实

3 、侧排口低于屋面

4 、防水层施工质量

5 、抹灰时注意避免破坏防水层
