“砌体包管”施工工艺演示,规范!

原标题:“砌体包管”施工工艺演示,规范!

砌体墙机电管线埋设一般是采用开槽开洞的方法,容易造成墙面空鼓、开裂的质量通病。预制块(件)的运用,配合“砌体包管”施工工艺和砌体集中加工、集中配送的施工方法可以有效提升砌体质量,降低后续粉刷工序的空鼓、开裂。

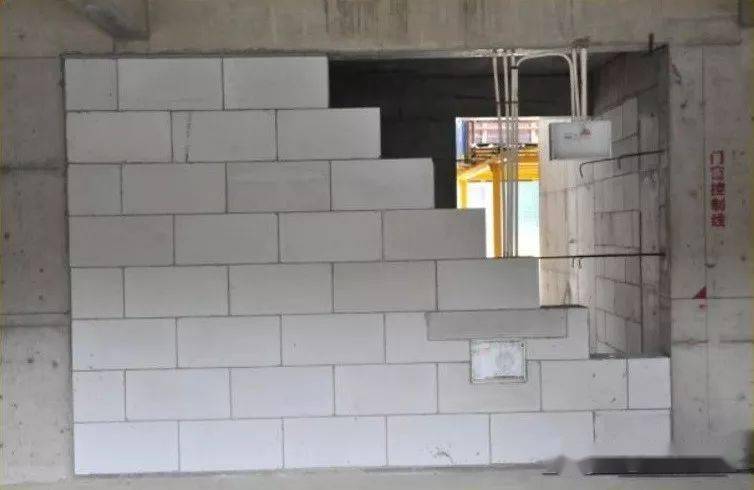

△ “砌体包管”施工工艺

学习行业标杆规范化的施工工艺

△ 中天六建“砌体包管”工艺演示

1砌体二次深化设计

根据施工合同、建筑施工图纸进行砌体深化设计,形成精确砌块排布图,其内容包括:立面整体排版、墙体拉结筋位置、电箱电盒框位置及大小、砌块清单等。

2水电管线布置二次深化设计

为提高包管砌体施工质量,需对水电管线进行优化,调整其布置位置,内容包括:梁内管线布置、混凝土面上管线布置、卫生间内上水管定位等。

3控制与调整

通过水电管线布置、砌体深化设计,把电管线布置在墙中,混凝土面电管线采用扎丝双向绑扎方式进行定位,沿墙长方向定位要准确,开关插座等管线上下接时垂直。

4配砖加工

配砖加工需搭设专用操作棚、操作平台,采用路面切割机、型材切割机进行切割。标准配砖,按砌体深化设计图纸配砖尺寸进行统筹安排,合理使用整砖,不造成砖块浪费。包管配砖,及开口配砖,可根据墙体实际情况自行设计,但一定要满足上下皮砖错缝原则设计,配砖的数量与尺寸按砌体深化图纸生产。

5砌体放线

除一般施工过程放线(隔墙、门洞口的位置线)外,还需弹出墙体施工300控制线,电盒水平中心位置线,电箱水平边线等,以便于砌体包管时施工。

6水电管线安装

砌体放线后,应对预埋的电管线进行纠偏、疏通等,并把开关线管下接、插座线管上接以及排布电箱线管等。厨卫间除安装电管线外,还需接给水管,为保证质量,可以先安装厨卫翻边混凝土部分的给水管线。

7配砖运输和装卸

标准配砖应按每个墙面设计的配砖尺寸, 点这免费下载施工技术资料 运输至楼层分开就位。应避免尺寸相差较小砌块混淆使用,影响墙面砌体排版效果。

8排砖定位

按深化图中墙面立面图排版尺寸严格定位,在基层面上,用卷尺先分好尺寸,画出起头砖、构造柱边砖等,分好砖与砖间灰缝宽度。分线完成后,调整每一层砖的标高和灰缝厚度定位。

9配砖包管和电箱电盒框砌筑

根据水电管线宽度在精确加砌块中间开设U型槽,将管线顺利穿过加砌块,管线包管后用砂浆或细石混凝土将管线周边空隙塞实。砌筑到电箱电盒标高位置时,根据深化设计图纸标高位置砌筑预制或定型化的电箱、电盒框。

10顶皮砖砌筑

包管时同样用包管配砖进行包管施工,砌筑完成后进行顶缝处理,完成整面墙体的砌筑。
