铝模施工混凝土表面为什么会有气泡孔?如何控制?

原标题:铝模施工混凝土表面为什么会有气泡孔?如何控制?

源自丨湖南六建三分公司

本文《铝模混凝土表面气泡孔产生的“前世今生”》是湖南六建三分公司针对铝模施工混凝土容易发生的问题:表面气泡孔,基于工程实例,并查询相关资料后所总结撰写,值得大家参考学习。

混凝土结构表面气泡有哪些危害

在混凝土的成型过程中,由于材料、工艺及环境条件等多方面的原因往往会导致混凝土表面产生气泡。少量的气泡不会对构件或建筑物产生大的影响,但太多的气泡将会带来一系列的问题。(当混凝土含气量每增加1%时,28天抗压强度下降5%。——摘自百度学术)

当混凝土表面出现的气泡过多时,则会对混凝土产生以下影响:

1

降低强度:由于气泡较大(直径大于200um),减少了混凝土的断面体积,致使混凝土内部不密实,从而降低混凝土的强度。尤其是回弹检测混凝土强度时,很容易受到表面气泡孔的影响。

2

降低耐腐蚀性能:由于混凝土表面出现了大量的气泡,减少了钢筋保护层的有效厚度,加速了混凝土表面碳化的进程。

3

表观质量不好,严重影响了混凝土的外观。

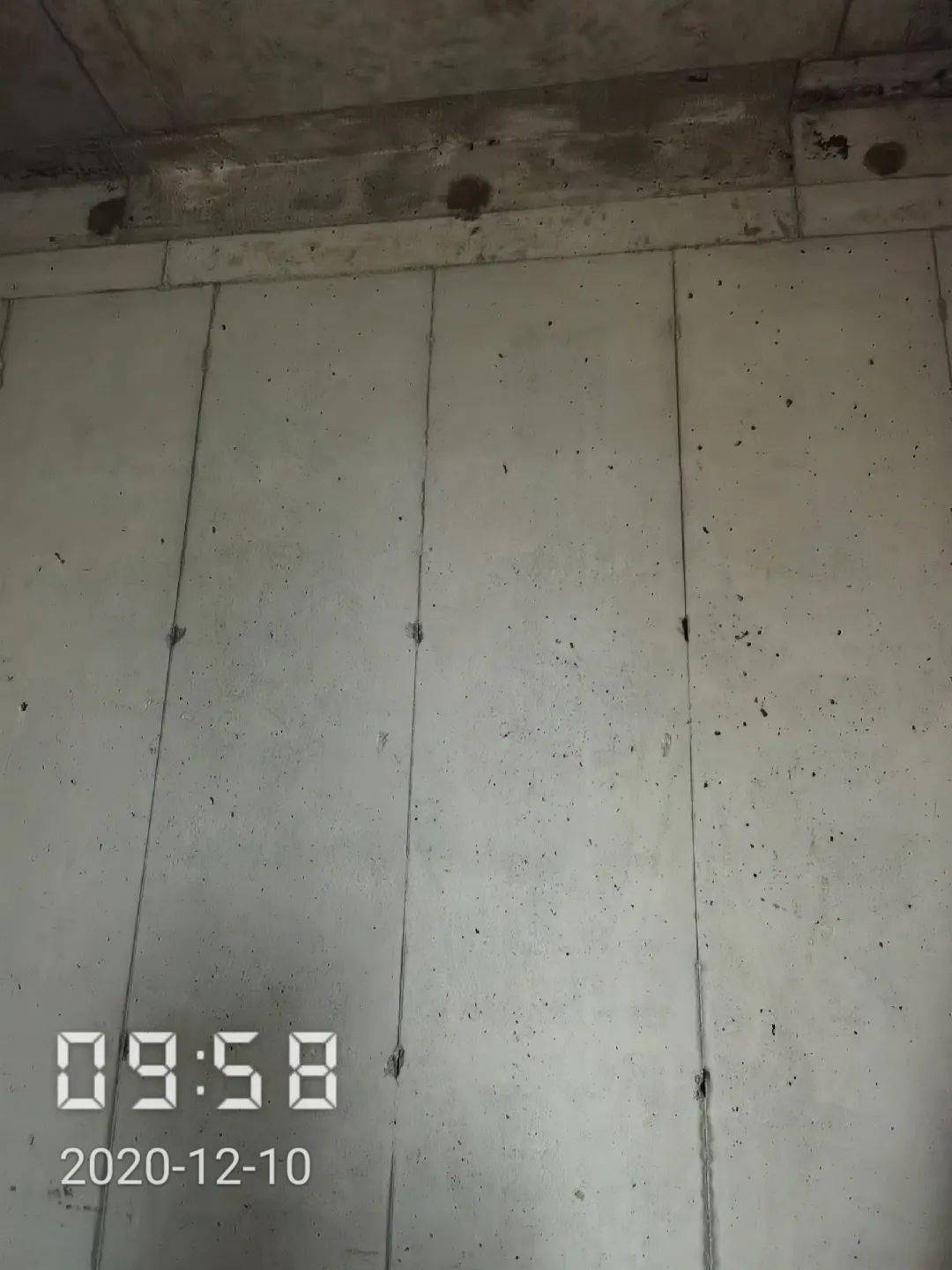

铝模施工混凝土表面为什么会有气泡孔?如何控制?

泡产生的原因

主要有以下这些原因:

模板方面的原因

1

铝制模板封闭太严,表面排气困难(气泡基本只能从顶部排出)。

2

铝模板表面遗留残渣导致混凝土浇筑时气泡排出受阻,且容易出现粘模现象。

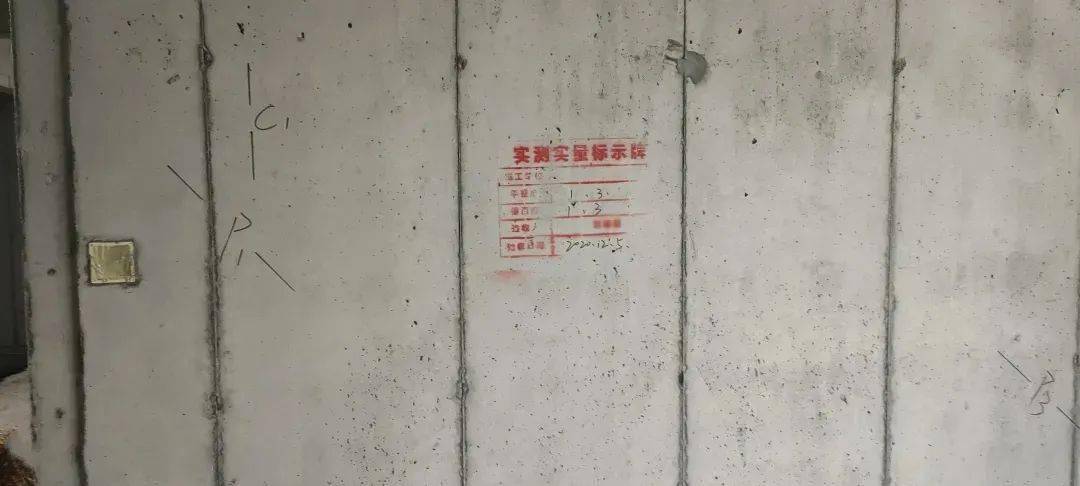

铝模施工混凝土表面为什么会有气泡孔?如何控制?

施工工艺方面的原因

1

脱模剂涂刷不均、脱模剂润滑度较差,不能保证混凝土浇筑时气泡顺利排出。

2

混凝土浇筑一次性过高,分层厚度不合理,使得混凝土中气泡不能充分排出(实际操作中工人普遍都是等剪力墙混凝土灌满后才开始振捣)。

3

混凝土振捣插入间距过大,振捣时间短(此类混凝土的振捣时间应比普通混凝土长),未能使气泡充分排出。

4

商品混凝土运送道路较远,混凝土坍落度损失很快,到现场时已很粘,影响气泡的排除。

铝模施工混凝土表面为什么会有气泡孔?如何控制?

材料方面的原因

1

混凝土外加剂过多:引气剂、减水剂等外加剂会产生一些气泡来改善混凝土的施工性能,如果振捣不当,容易使这些气泡汇聚到混凝土表面,形成气泡孔。

2

由于水泥用量较大,即使掺加了引气减水剂,但混凝土的粘滞阻力仍很大,振捣时间不足时气泡不易被带出。

3

冬施后施工时添加了太多的水泥及掺合料,将导致混凝土粘滞阻力增大,气泡不易排除。

4

骨料级配不合理,粗集料过多,细粒料偏少,针片状颗粒含量过多。

混凝土(铝模)气泡孔原因分析及总结

从目前各项目的情况来看(对比木模),最主要的原因,是铝模密闭性好、脱模剂涂刷不当(铝模表面未清理干净)以及工人振捣操作不当,材料方面的原因是次要原因。

气泡控制办法

气泡控制原则:首先应从施工工艺方面进行调整,如不能满足要求再对材料进行调整。

加强铝模板拆除后表面混凝土残渣的清理,确保装模前铝模板表面清洁光滑。

改进脱模剂成膜工艺,涂刷脱模剂后平放静置一段时间,使得脱模剂能在铝模板表面充分成膜。

采用润滑度较高、质量较好的脱模剂,保证混凝土浇筑时混凝土与铝模接触界面气泡能顺利排出。

严格控制混凝土浇筑过程中的分层下料厚度并分层进行振捣,推荐不超过600mm,建议至少分两次下料及振捣。

混凝土振捣间距不宜大于500mm,振捣要充分,振捣时间以混凝土表面呈水平不再显著下沉、不再出现气泡、表面泌出灰浆为宜,铝模振捣应比木模时间长。

联系商品混凝土厂家对混凝土配合比进行适当调整,调整混凝土中的外加剂含量,减少引气剂使用,使混凝土自身气泡产生减少。

文章转载于搜狐号,文章版权归原作者所有,如有侵权请联系删除。内容为作者个人观点,本站只提供参考并不构成任何投资及应用建议。

版权声明:建筑精英社 发表于 2021-01-26 20:58:13。
转载请注明:铝模施工混凝土表面为什么会有气泡孔?如何控制? | 筑楼人导航

暂无评论

您必须登录才能参与评论!
立即登录
暂无评论...
