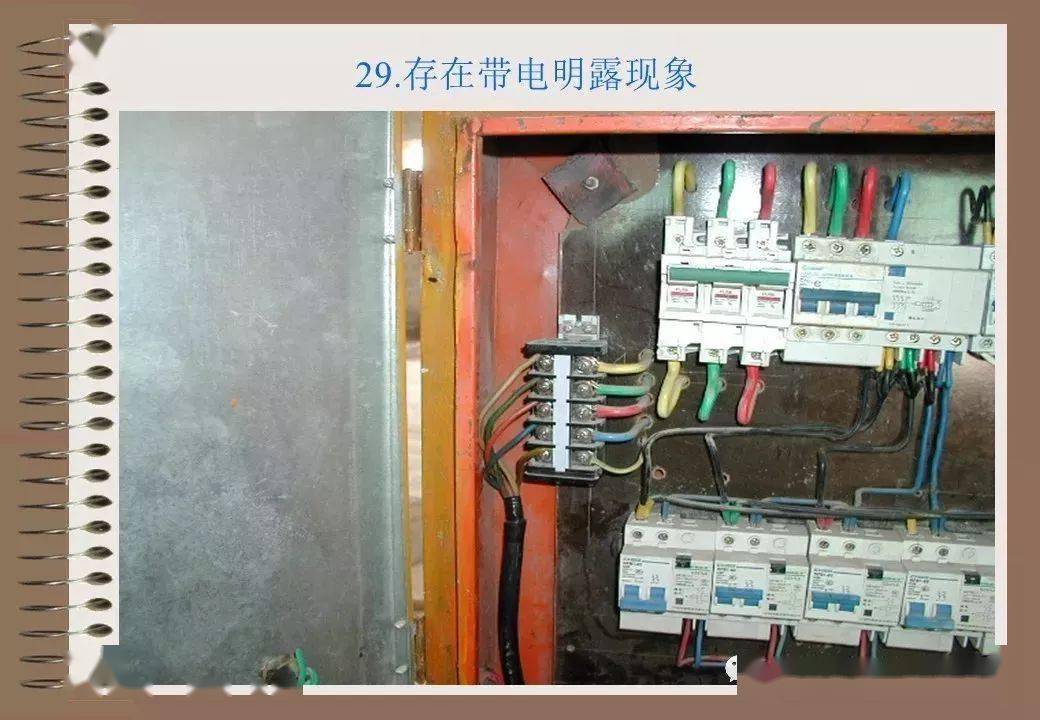

图一

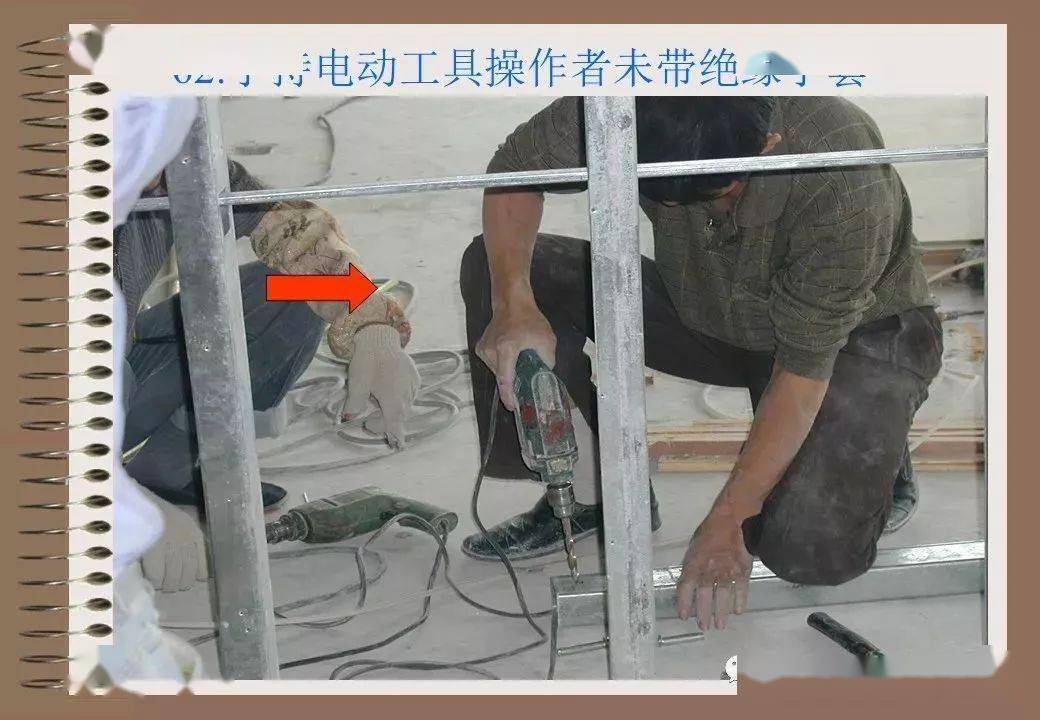

76种典型工地违规用电 | 有图有真相

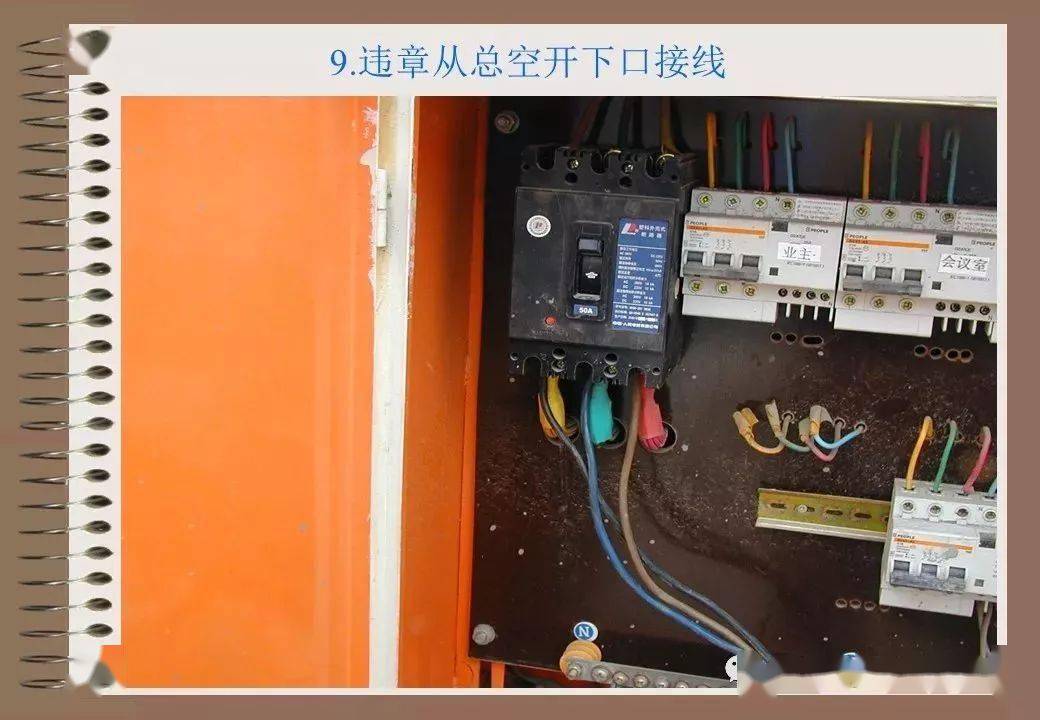

1、配电箱内主线混乱,有并联现象

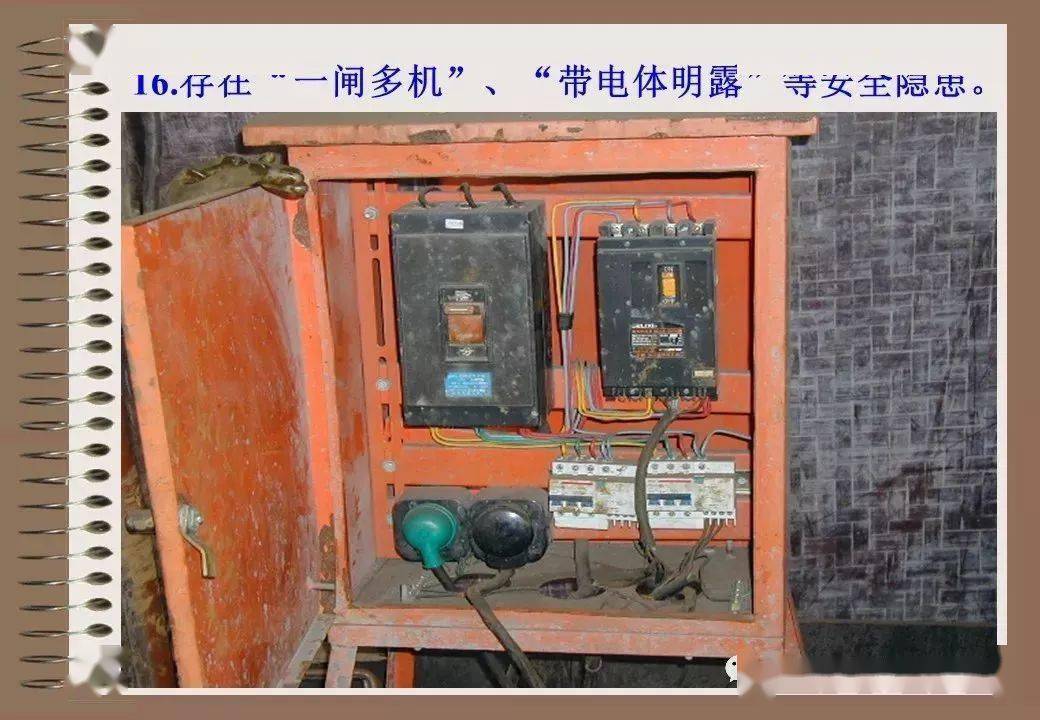

2、分闸一闸多接

3、左侧接线不合理,不符合接线要求

4、接地线颜色不符合用地按要求,非PE线

参考标准:GB50484- 4.4.4用电设备应执行“一机一闸一保护”控制保护的规定。严禁一个开关控制两台(条)及以上用电设备(线路)

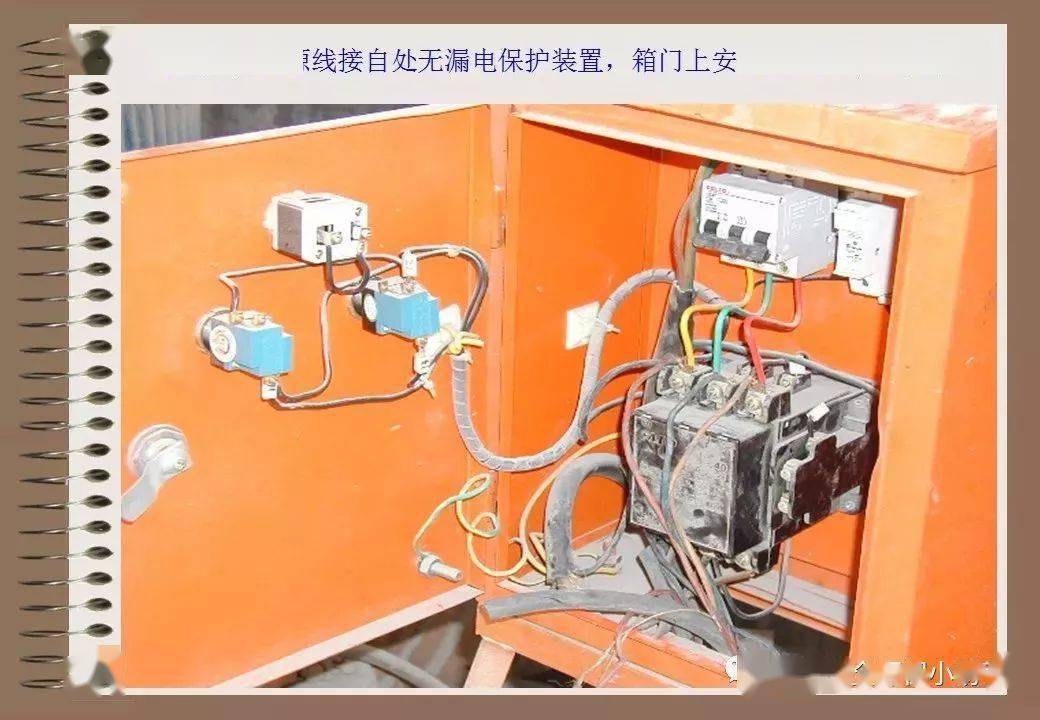

图二

76种典型工地违规用电 | 有图有真相

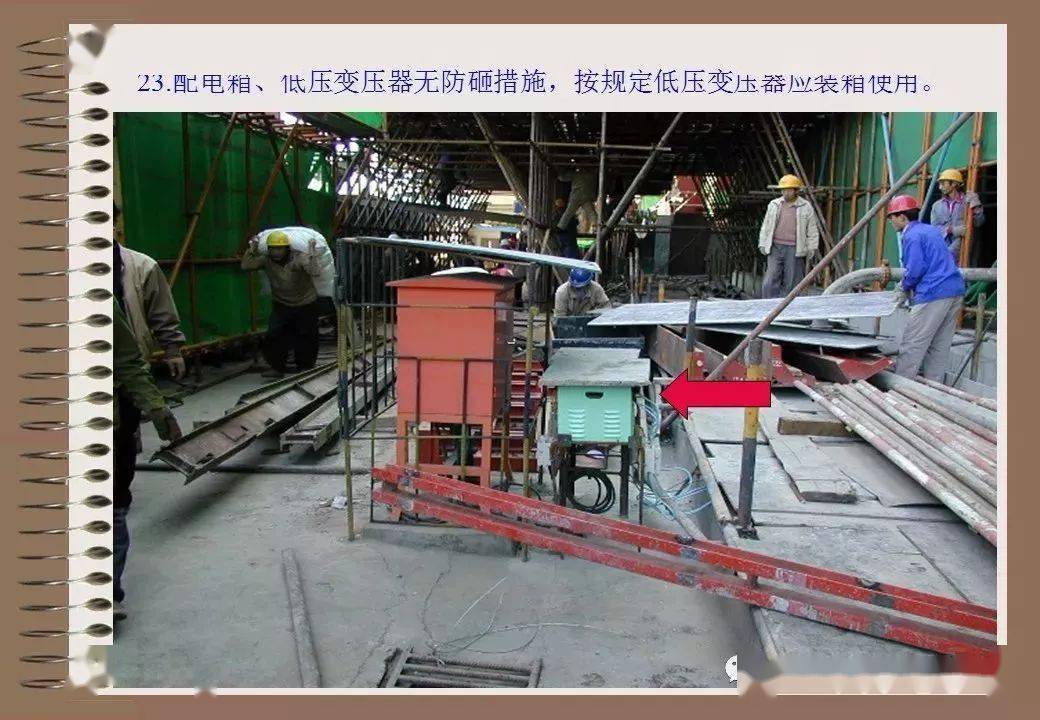

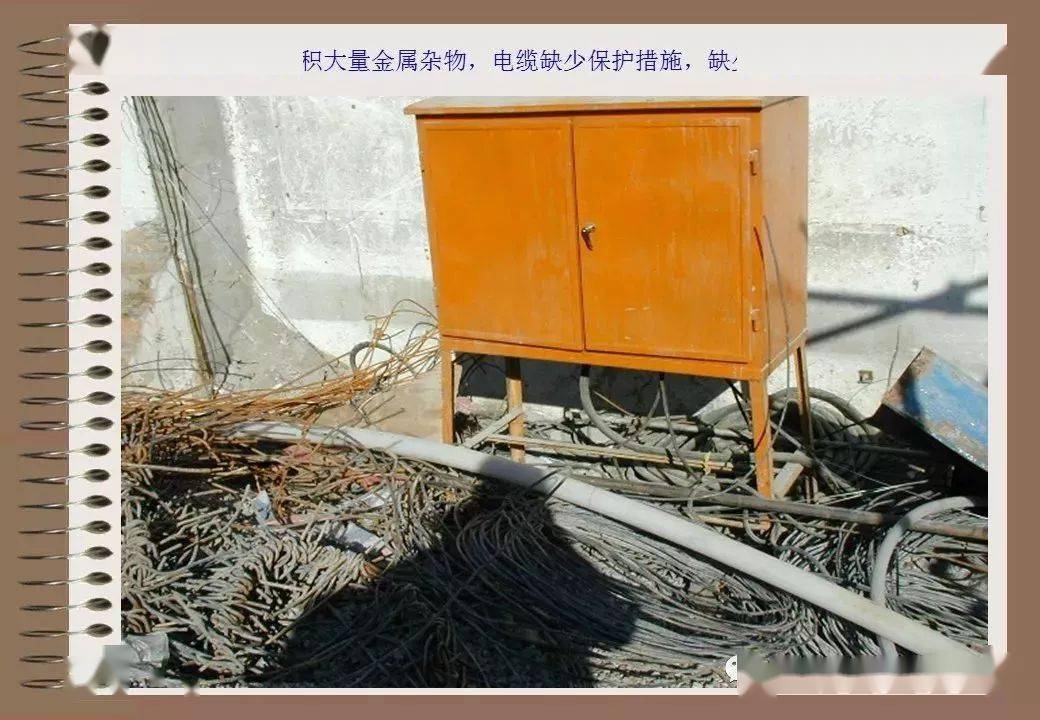

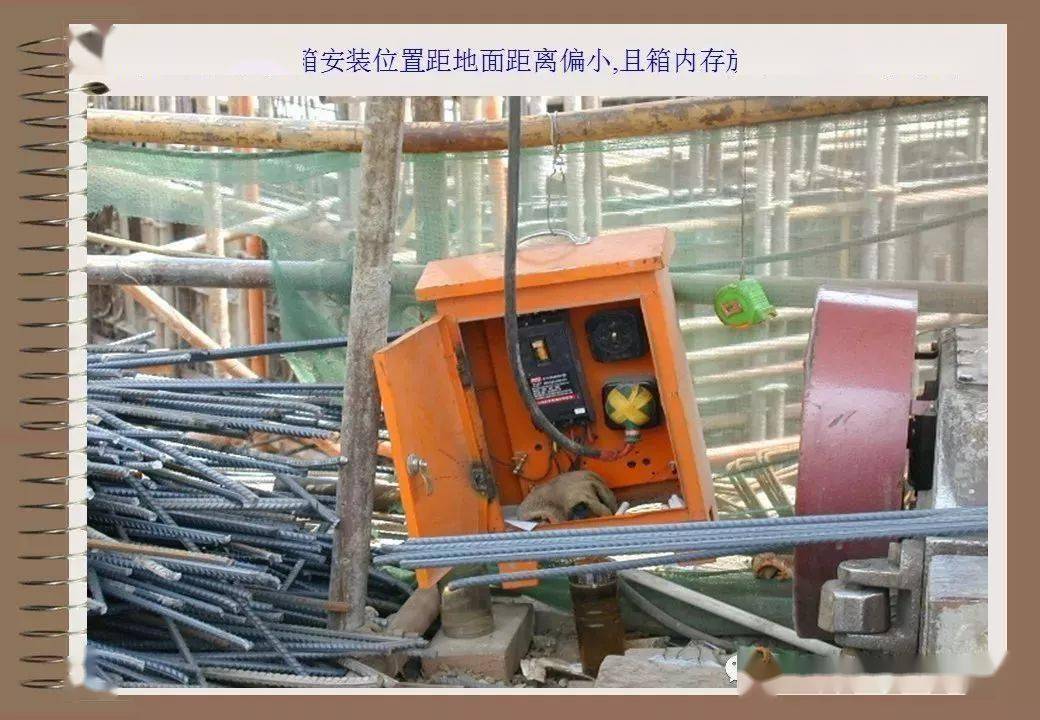

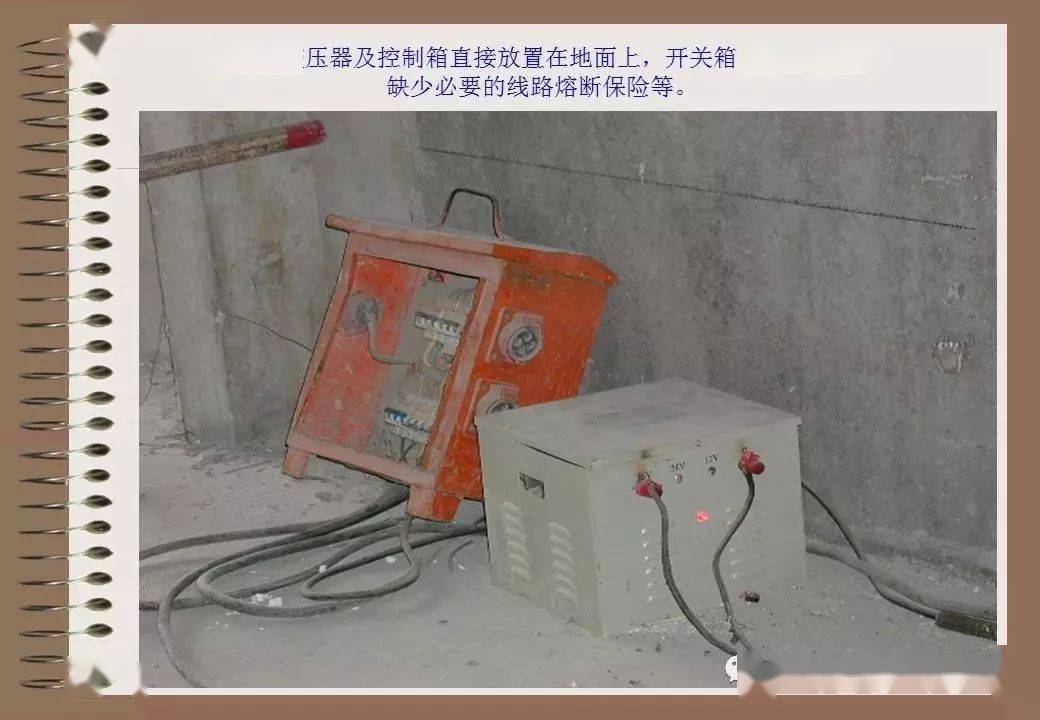

1、无防雨措施,缺少配电箱,直接放在地面

2、不符合一机一闸一保护要求

3、刀闸不符合安全用电要求,主要原因铜片部分露在外面

4、右侧刀闸缺少保护罩,左侧刀闸接线不符合规范要求

5、接线无主开关

6、配电盘的绝缘板非电木板

7、无PE线连接点

8、整体配电盘不符合要求,属报废性质

参考标准:GB50484-4.4.2分配电箱应装设总隔离电器、总断路器和分路隔离电器、分路漏电断路器。4.4.9其外形结构应能防雨。4.4.4用电设备应执行“一机一闸一保护”控制保护的规定。 根据GB 50054-1995的规定,刀闸存有铜芯外露,不得在工业上使用。


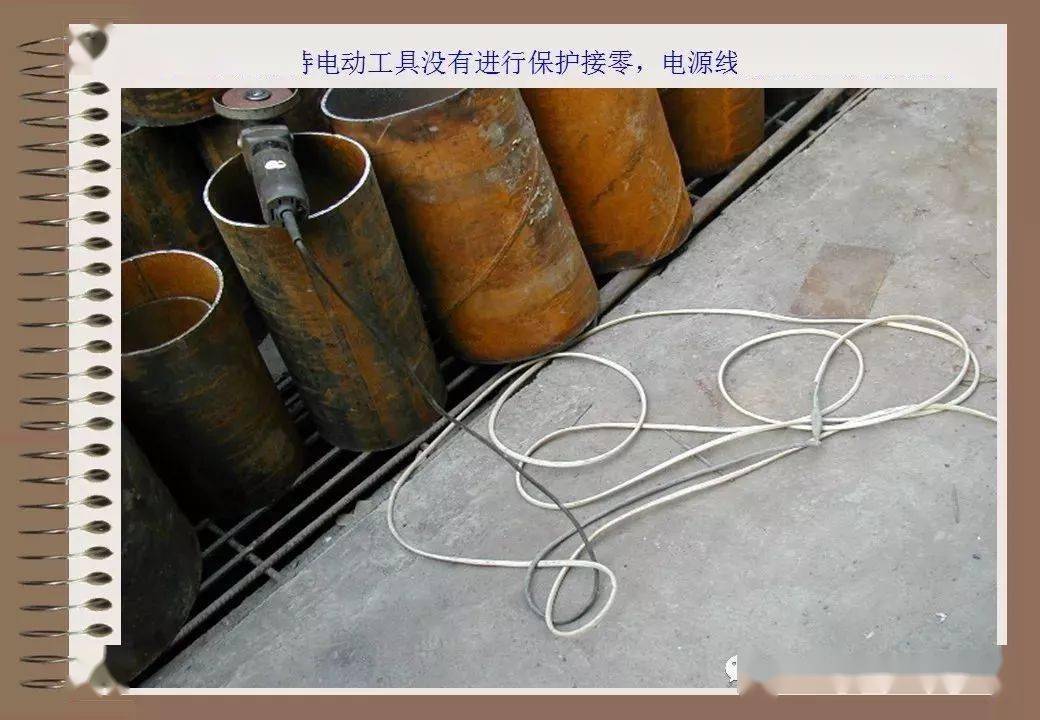

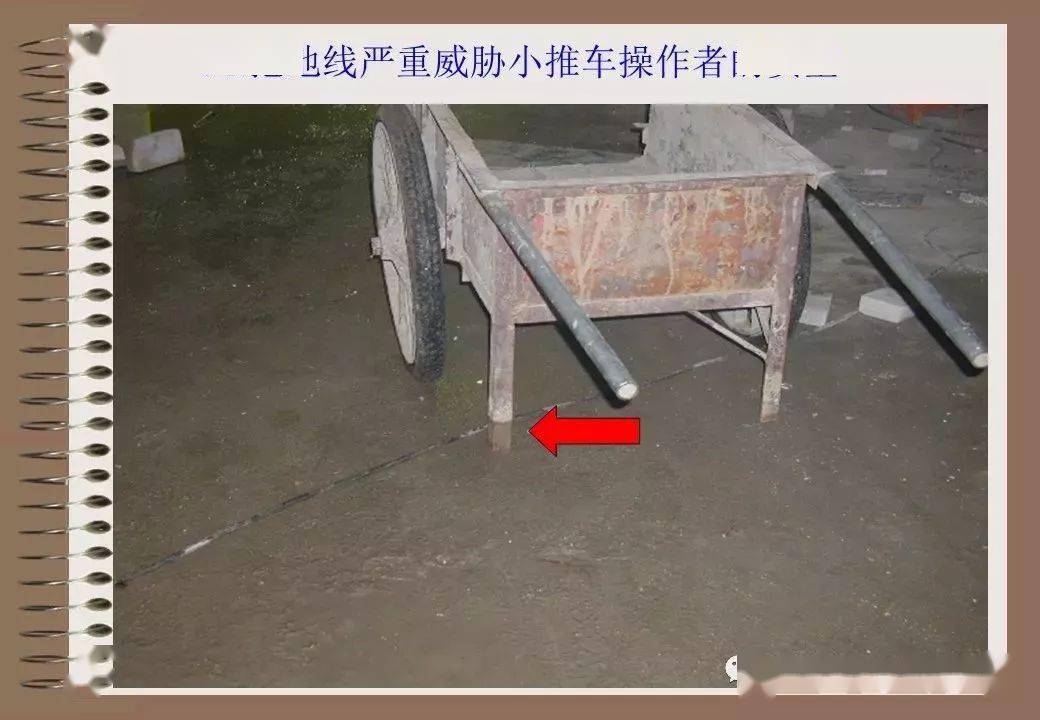

图三

76种典型工地违规用电 | 有图有真相

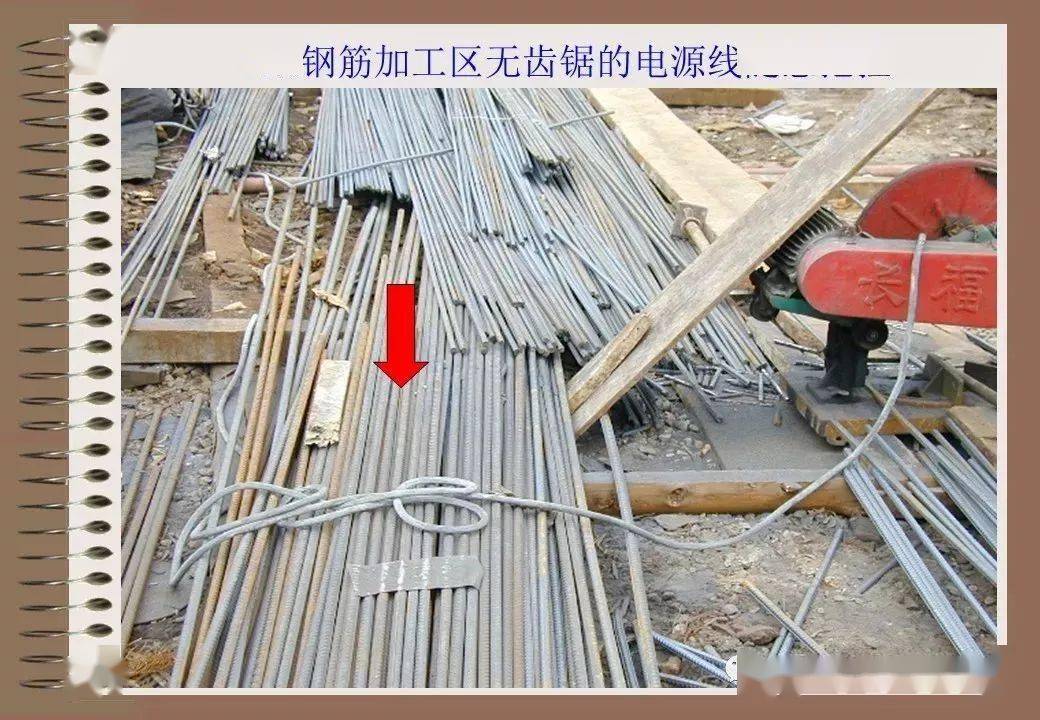

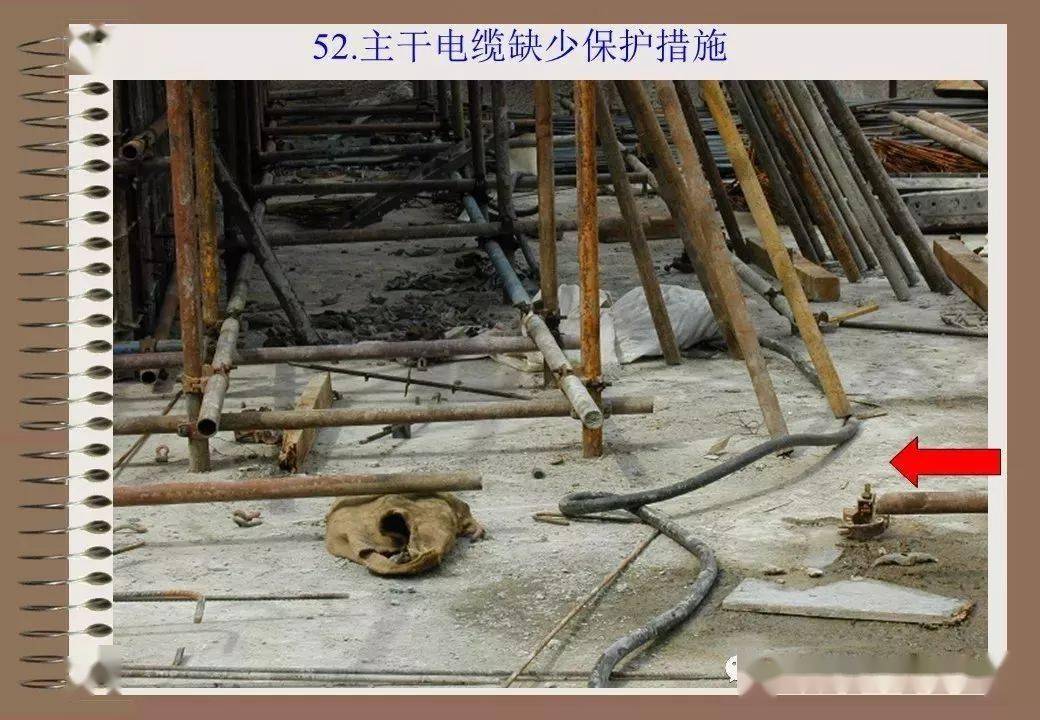

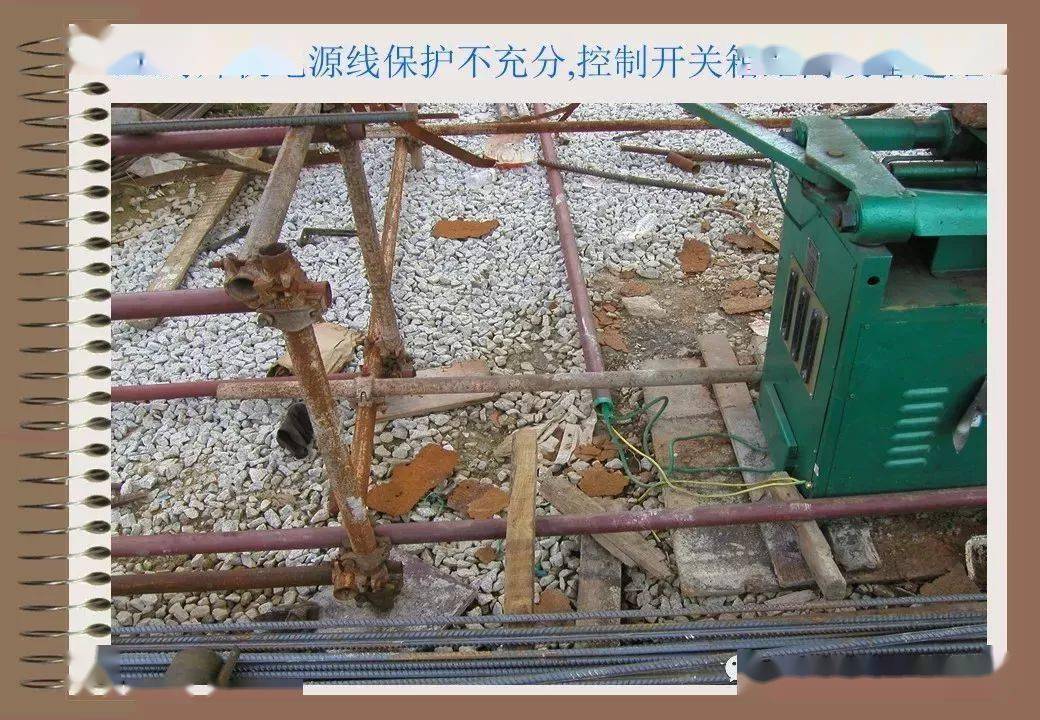

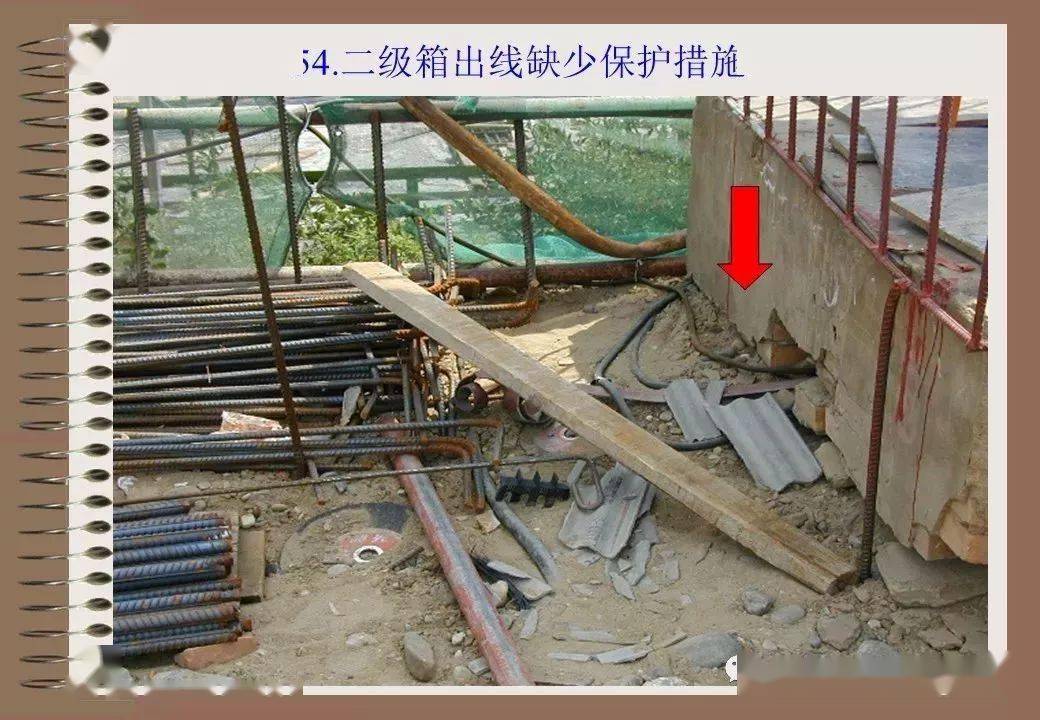

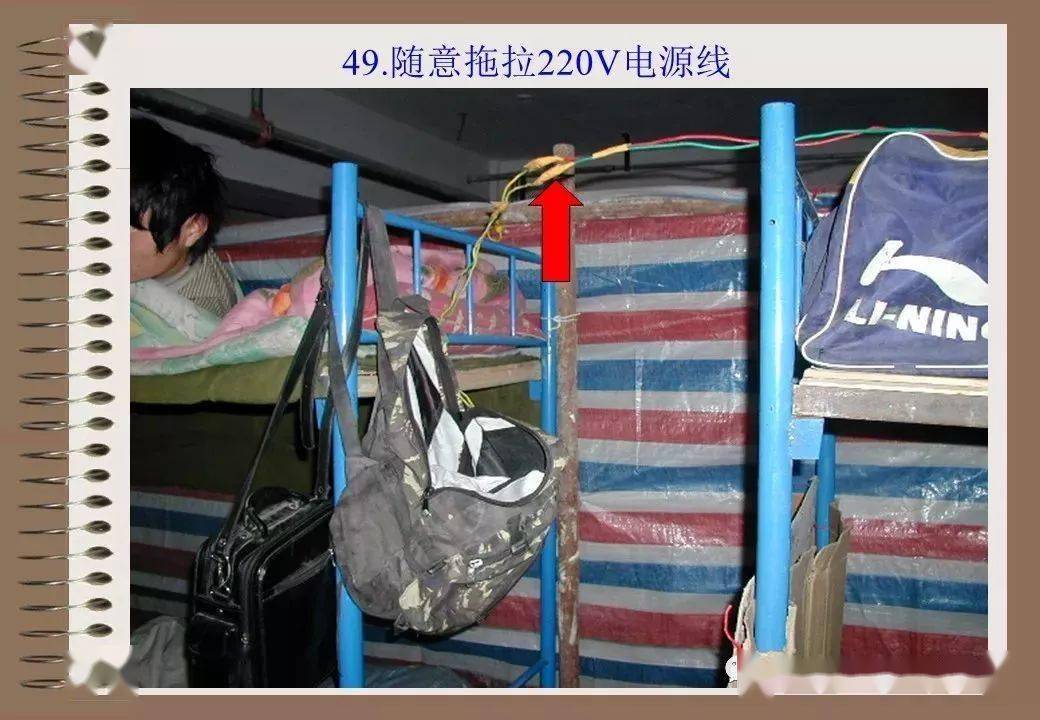

1、电缆线为架设离地面或者埋地保护

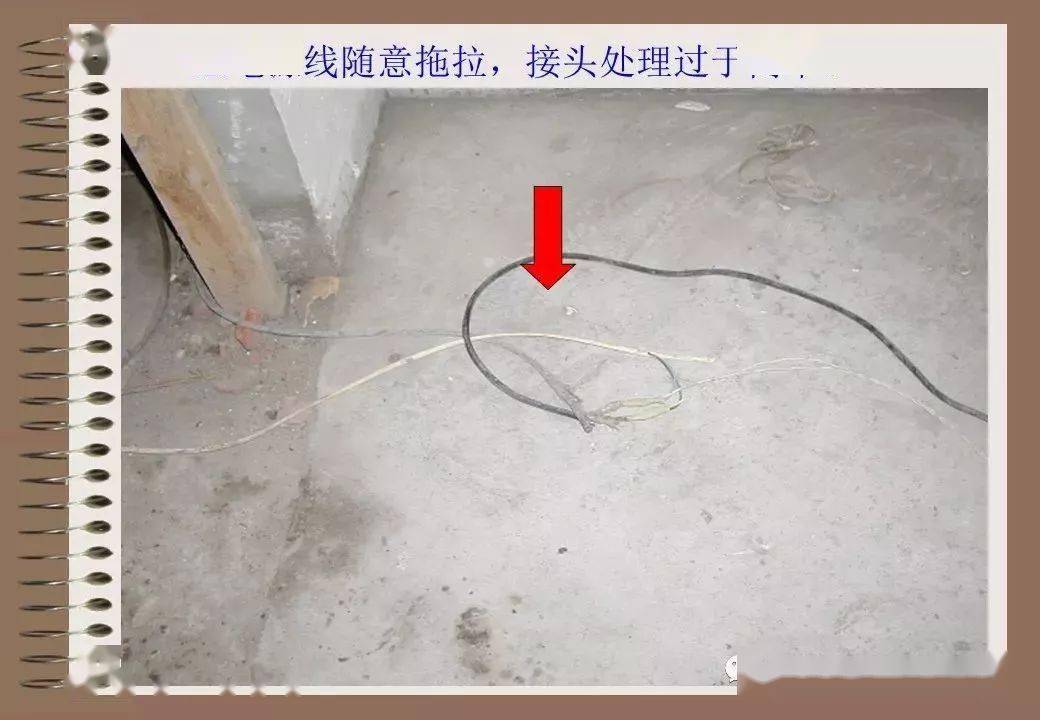

2、PE线使用附加线,拖拉电缆线时强度不够

参考标准:GB50484-4.3.8电缆穿越道路时应采用坚固的保护管,管径不得小于电缆外径的1.5倍,管口应密封。

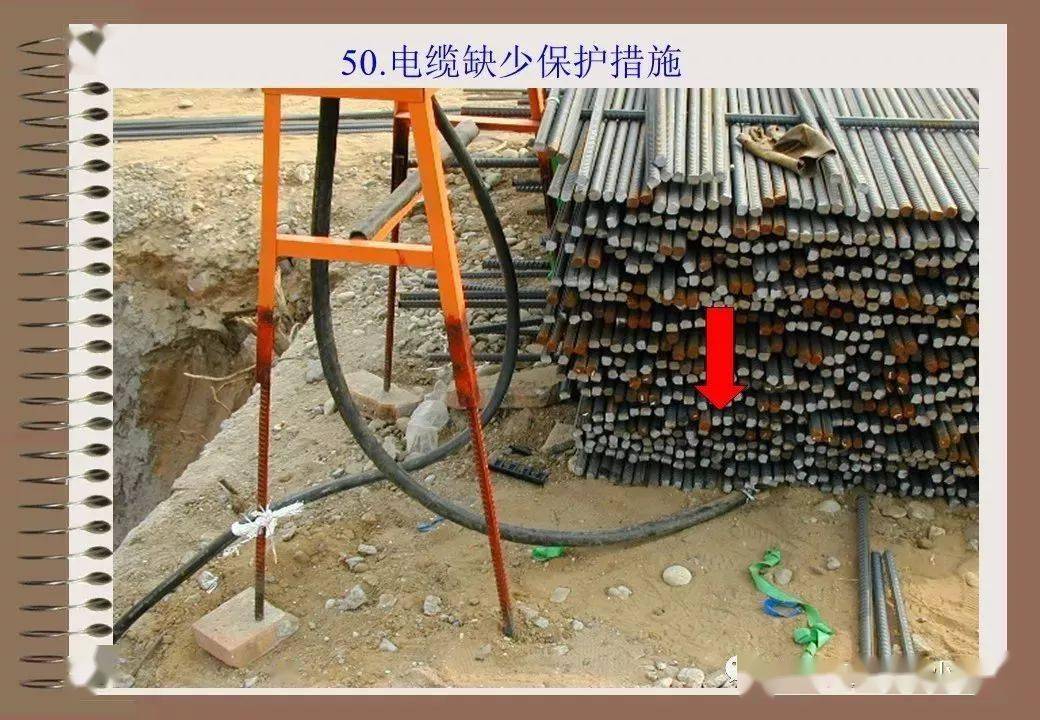

图四

76种典型工地违规用电 | 有图有真相

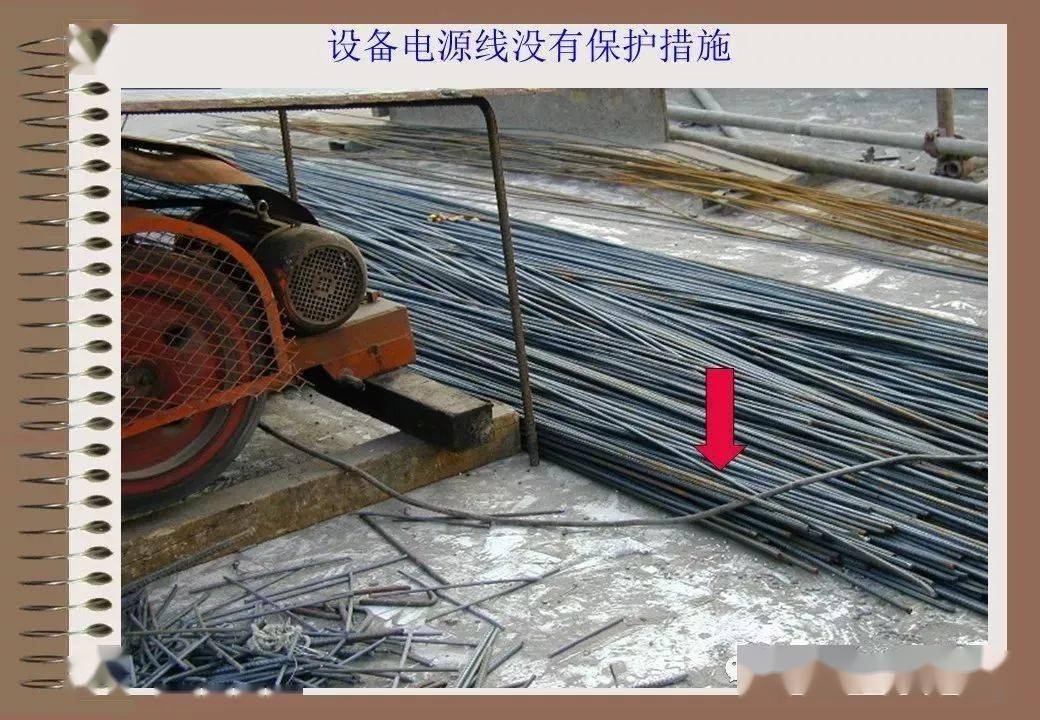

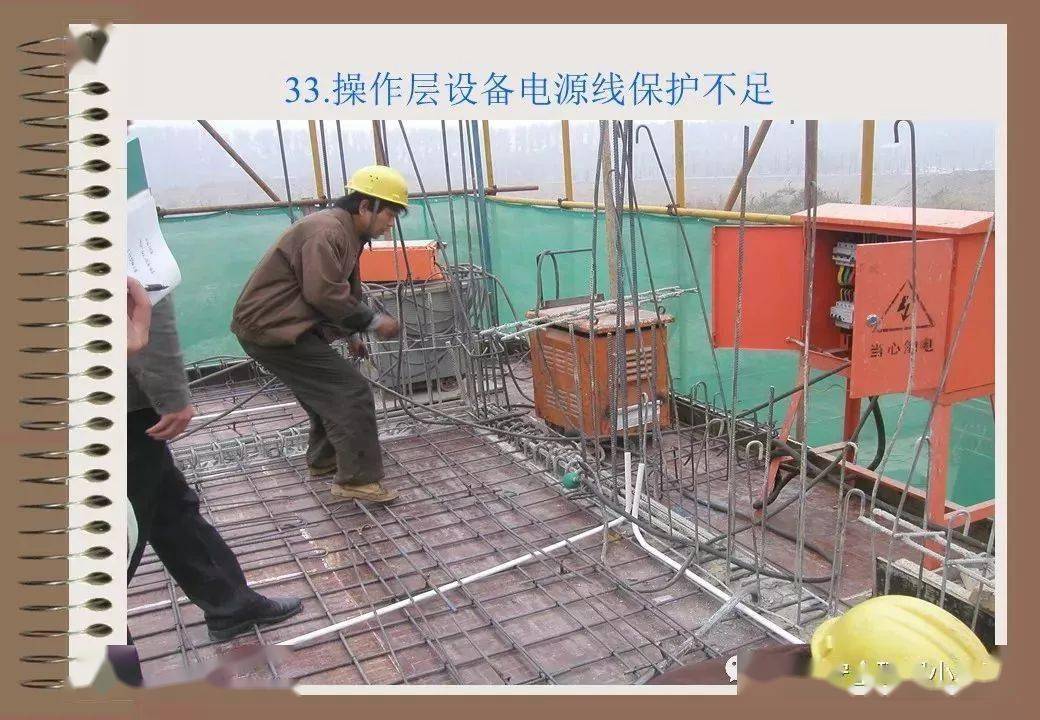

1、电缆线未加过路防护

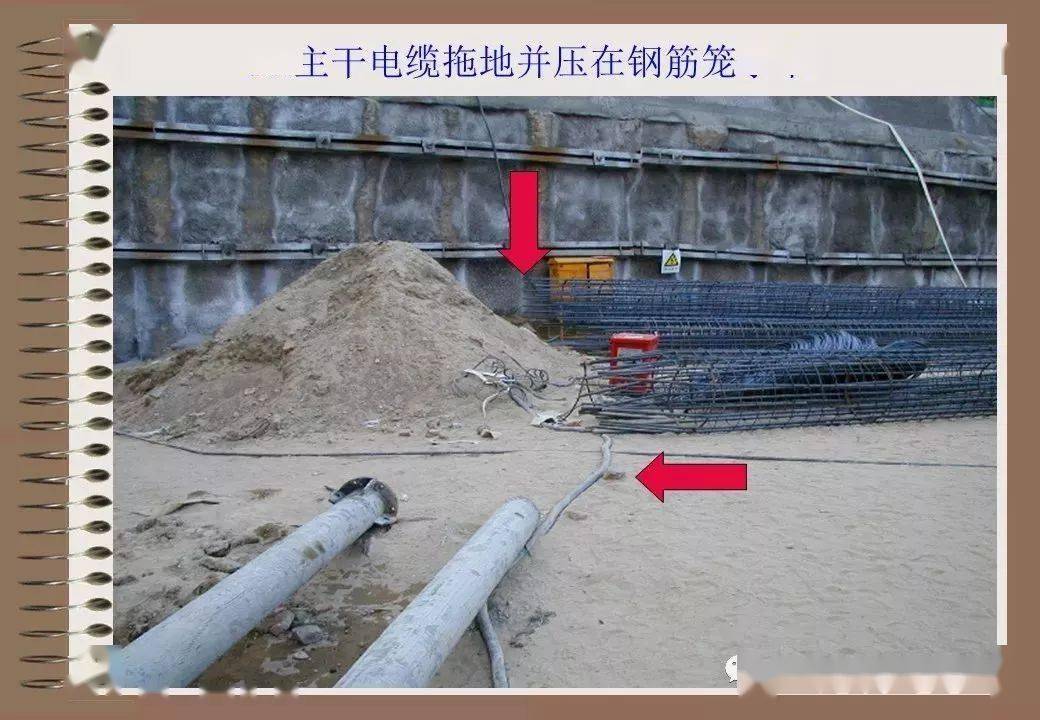

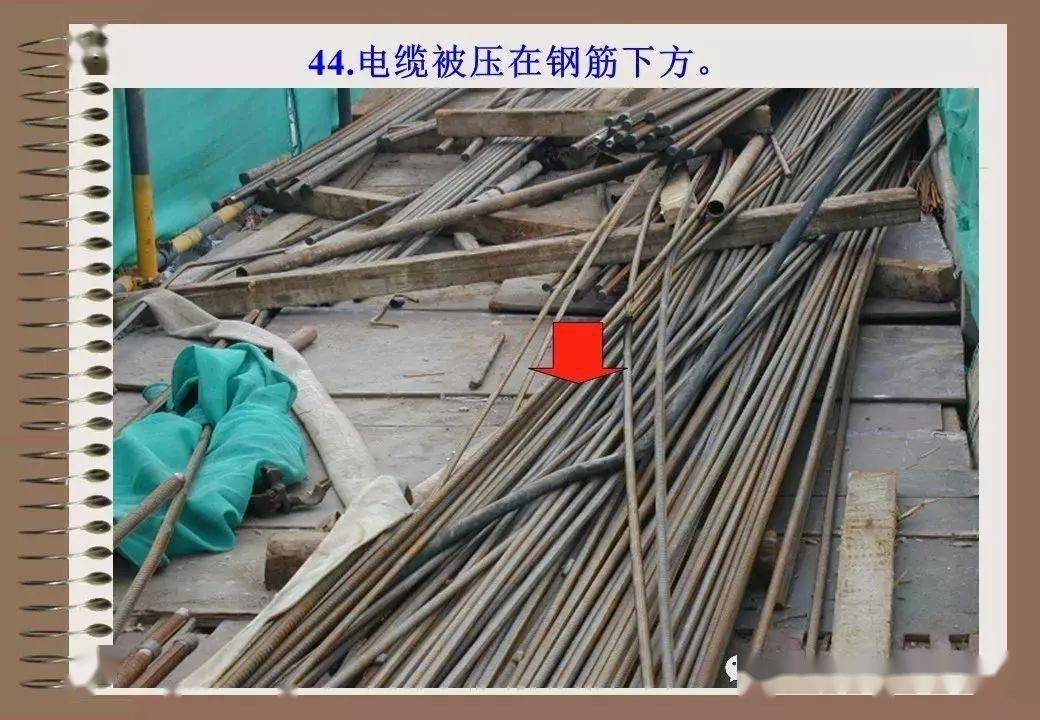

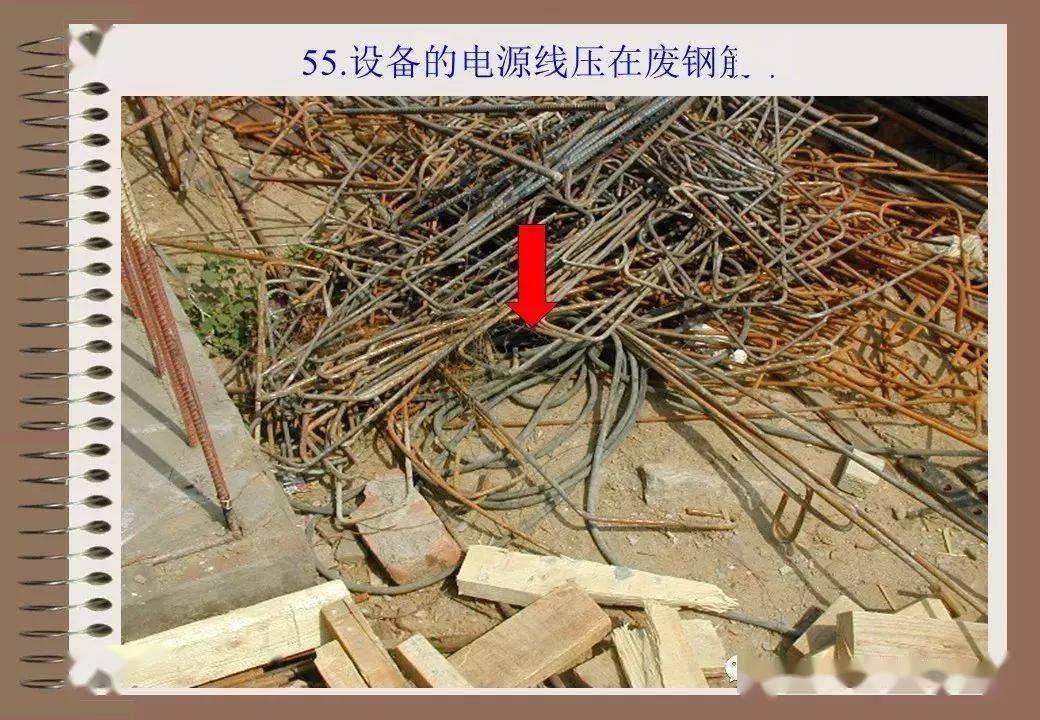

2、钢板压在电缆线上

3、基坑无防护

参考标准:GB50484-4.3.8电缆穿越道路时应采用坚固的保护管,管径不得小于电缆外径的1.5倍,管口应密封。

图五

76种典型工地违规用电 | 有图有真相

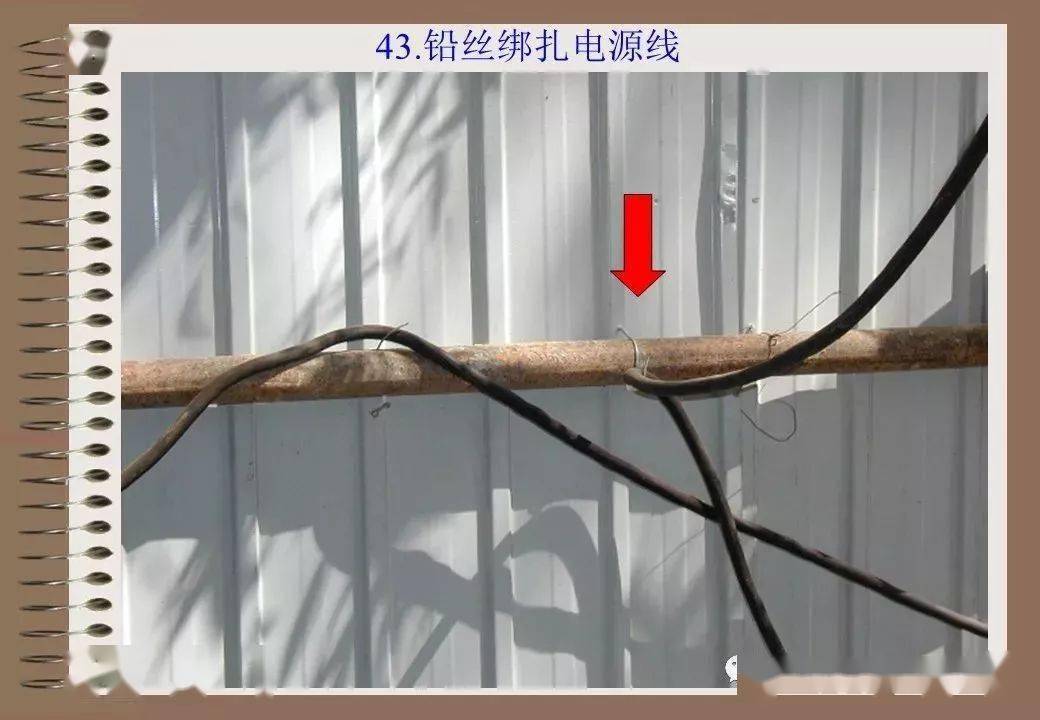

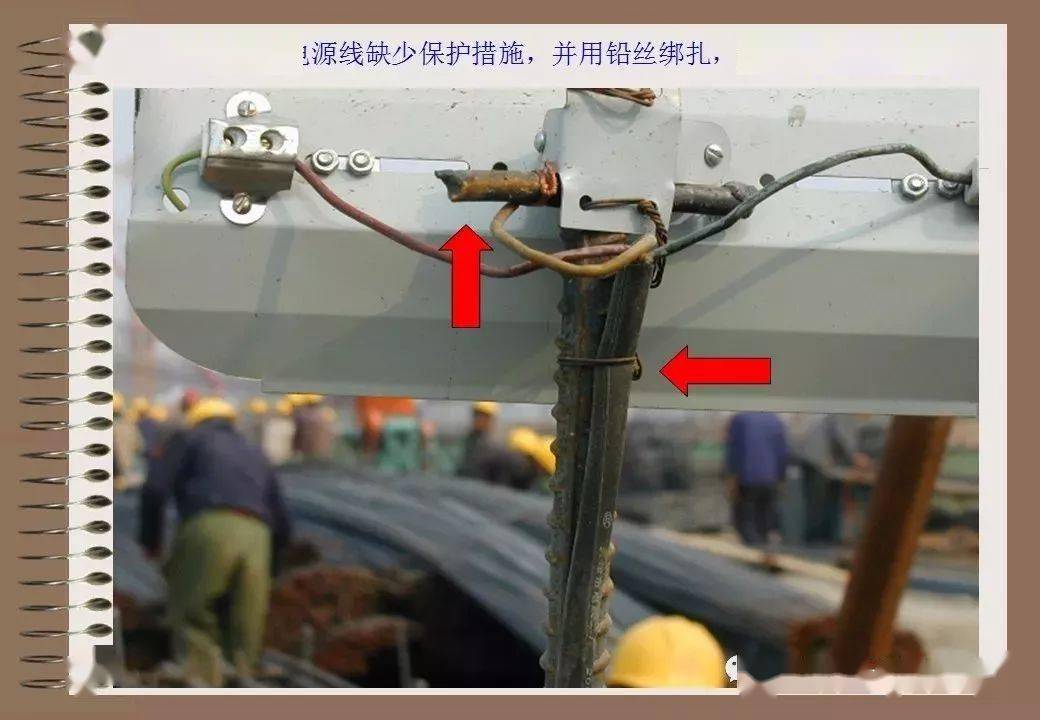

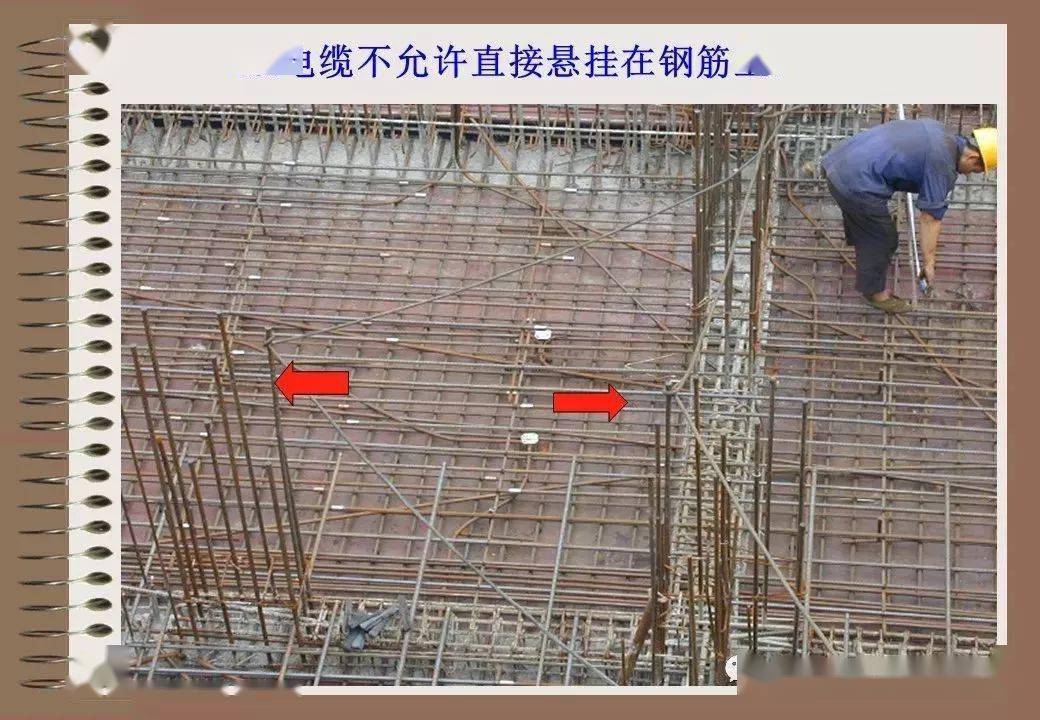

1、电缆线使用铁丝固定

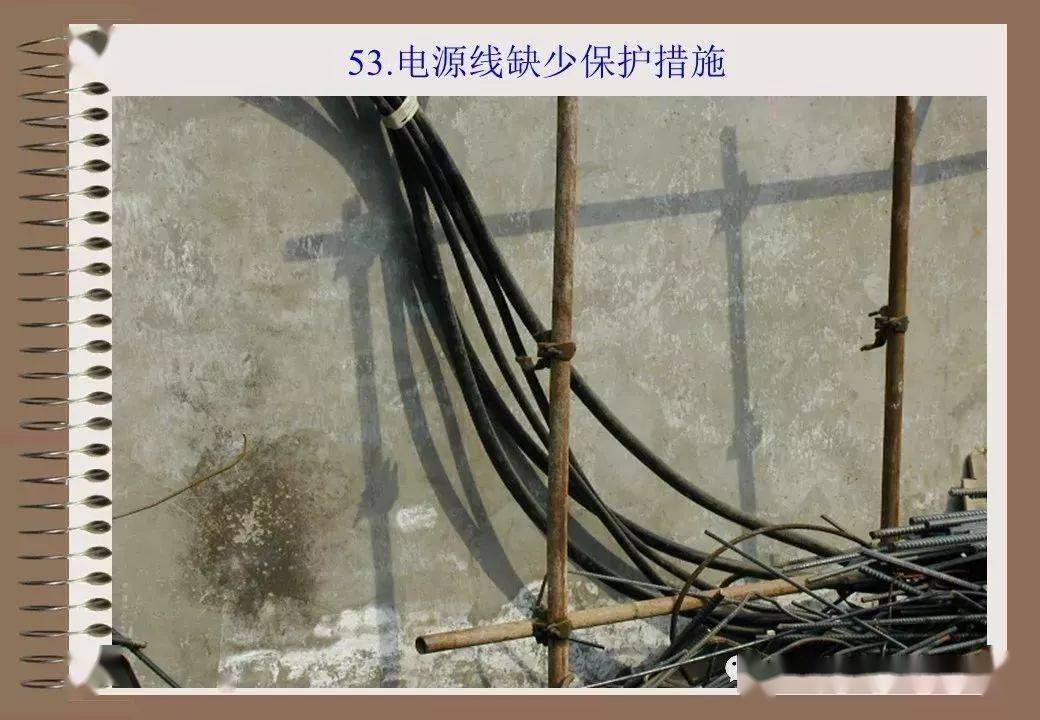

2、电缆线和钢结构在一起无隔离措施

3、电缆线直接在钢梁上铺设

参考GB50484-4.3.5电缆与支架之间应采用绝缘物可靠隔离,绑扎线应采用绝缘线。

图六

76种典型工地违规用电 | 有图有真相

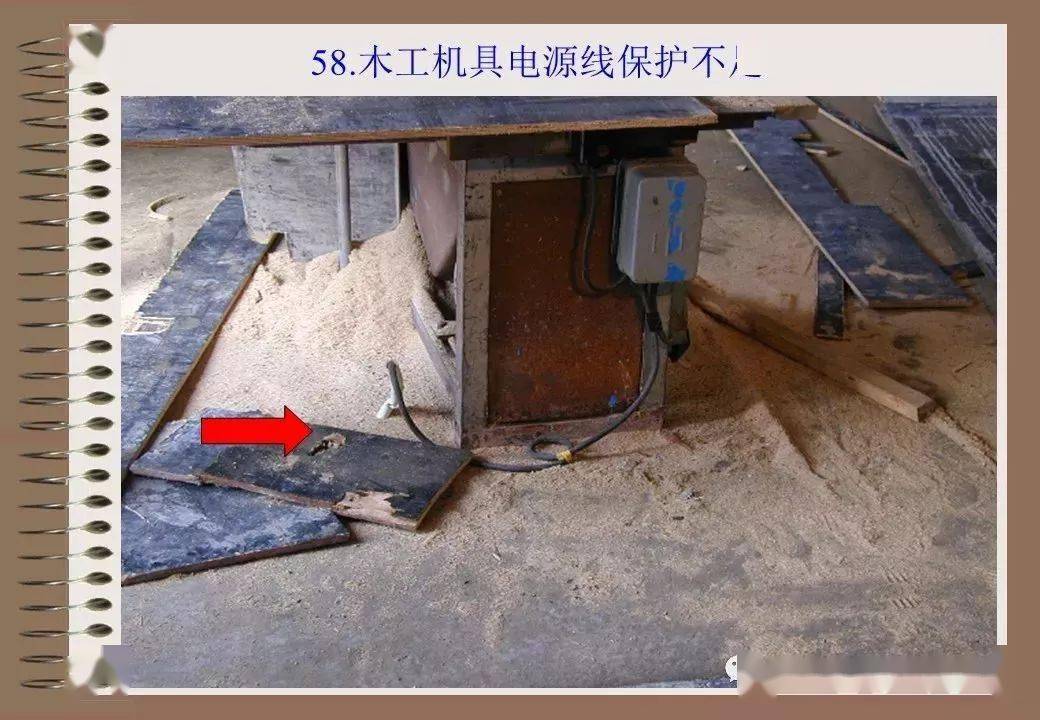

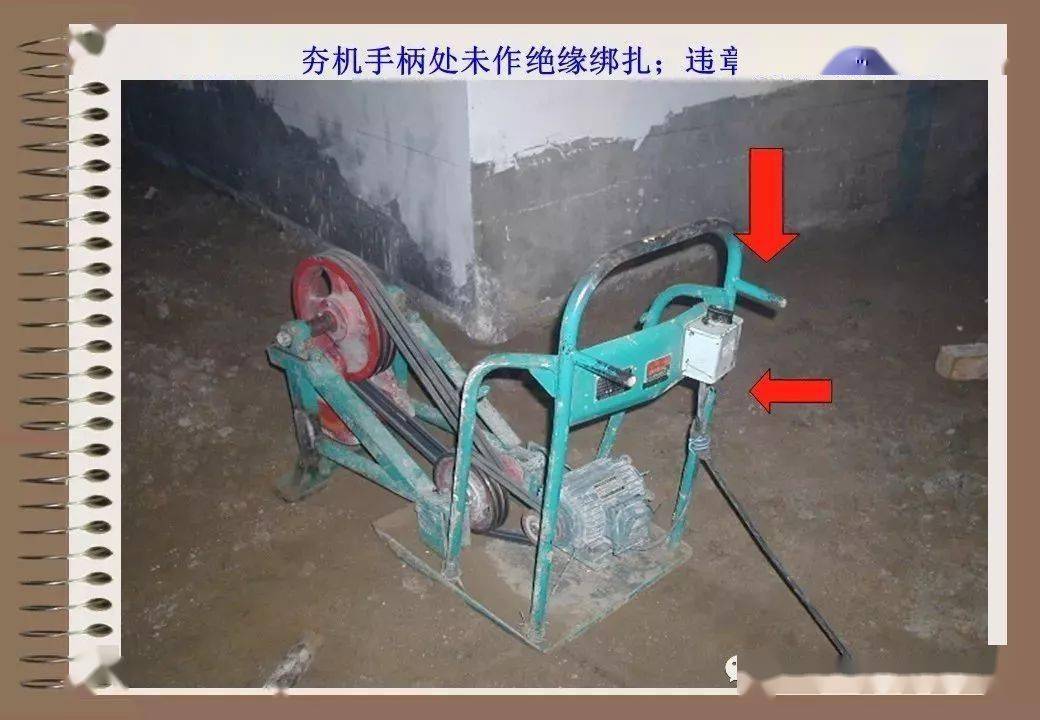

1、电机缺少防雨罩,无绝缘措施

2、三条相线直接和电机线绕在一起,固定不牢

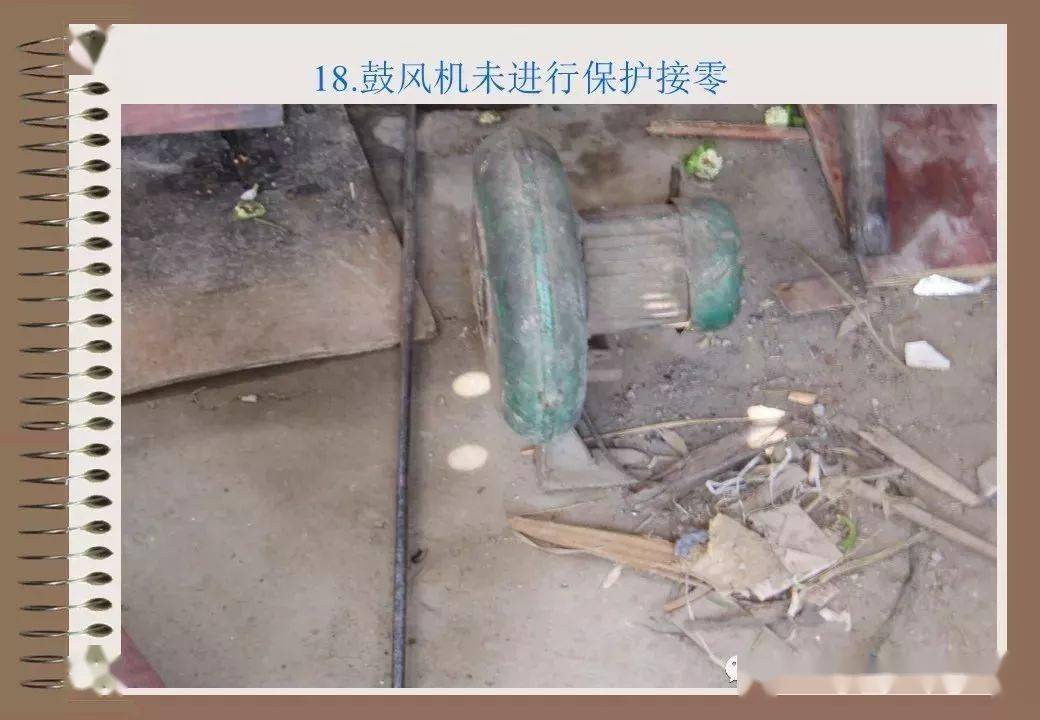

3、无外壳接地

参考标准:GB50484-4.3.9电缆接头应进行绝缘包扎,并应采取防雨和保护措施。电缆接头不得设置于地下。

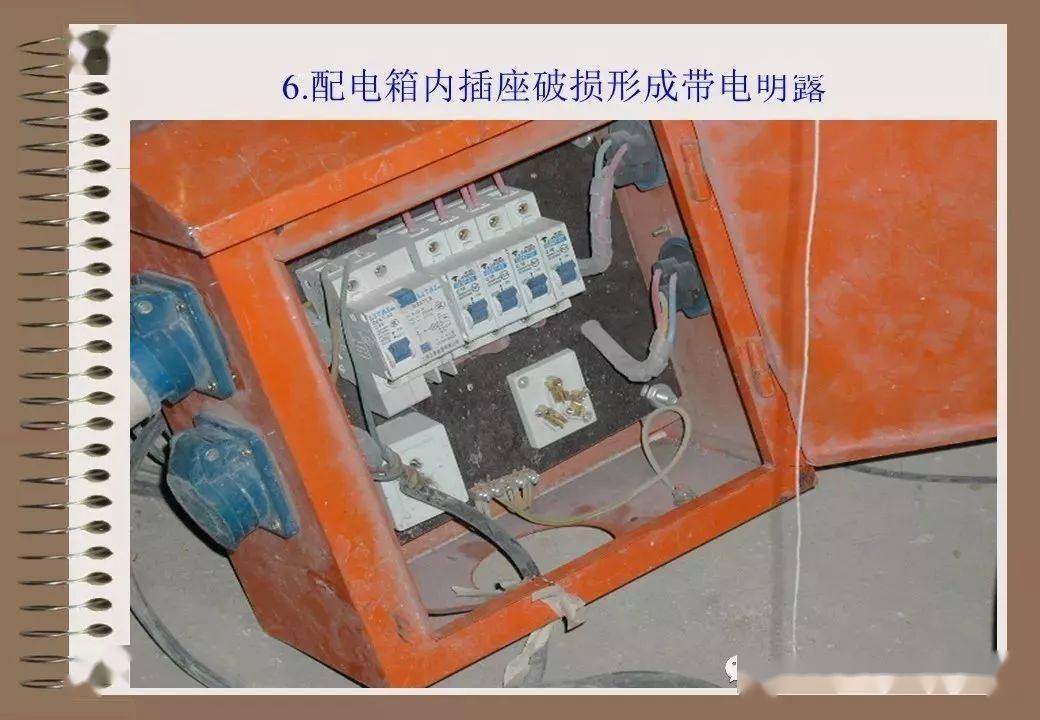

图七

76种典型工地违规用电 | 有图有真相

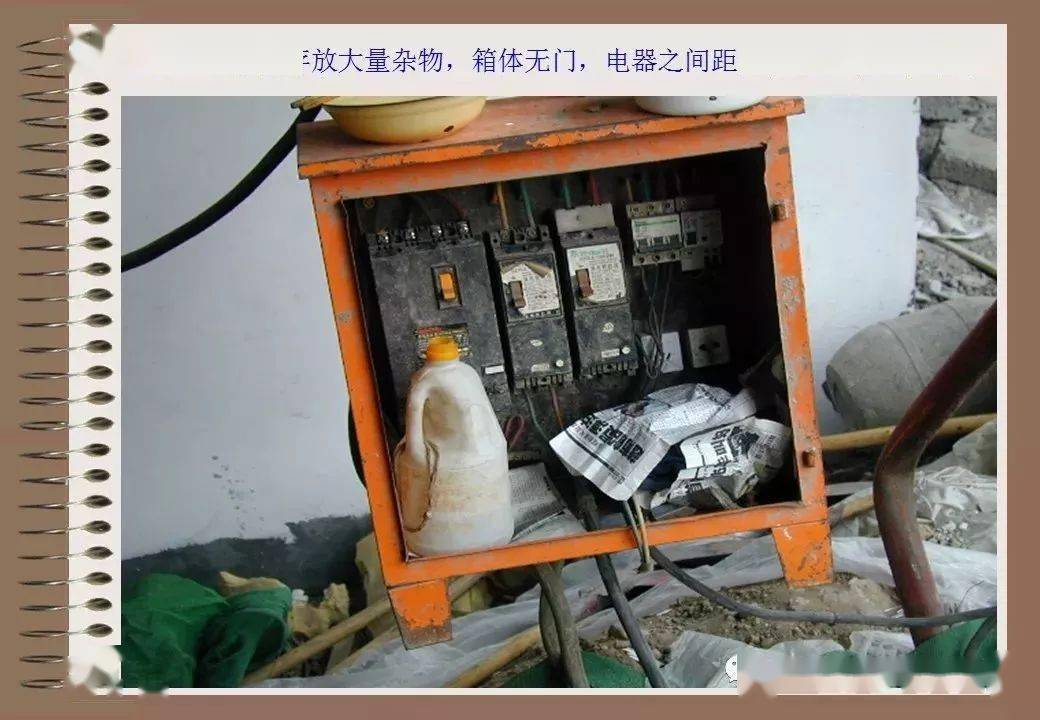

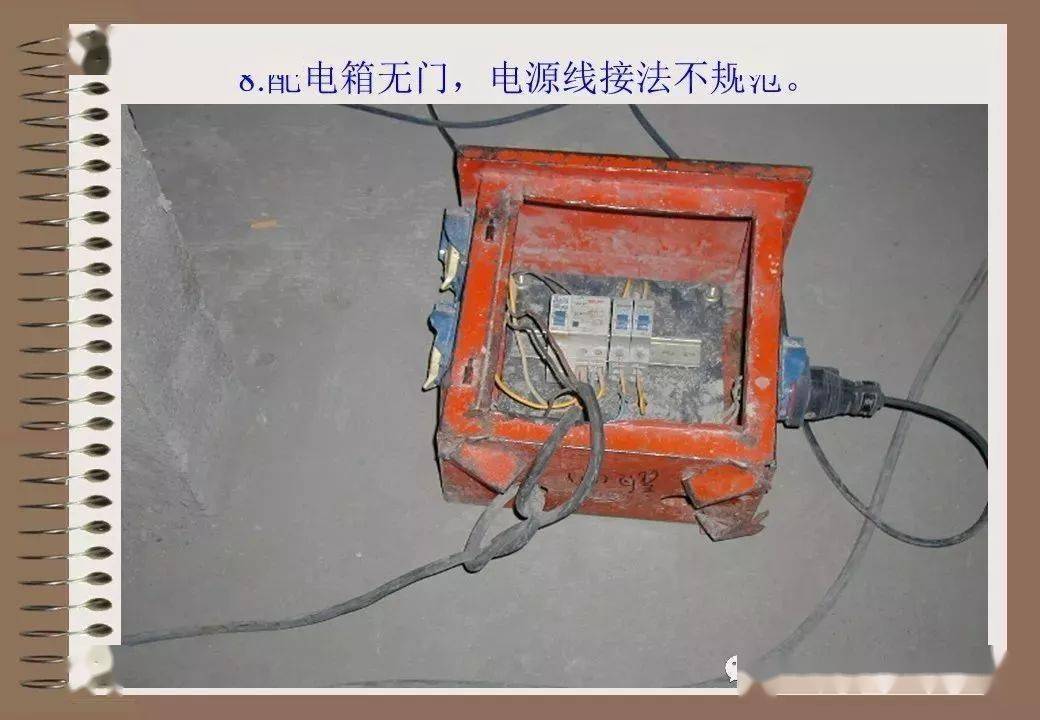

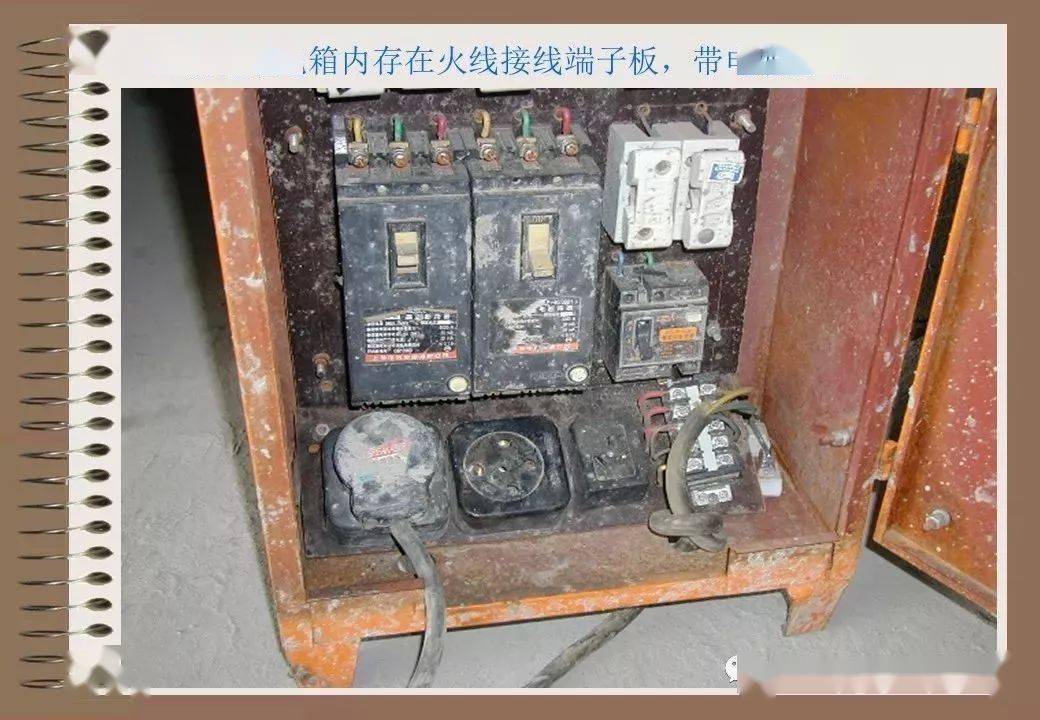

1、配电箱门板损坏

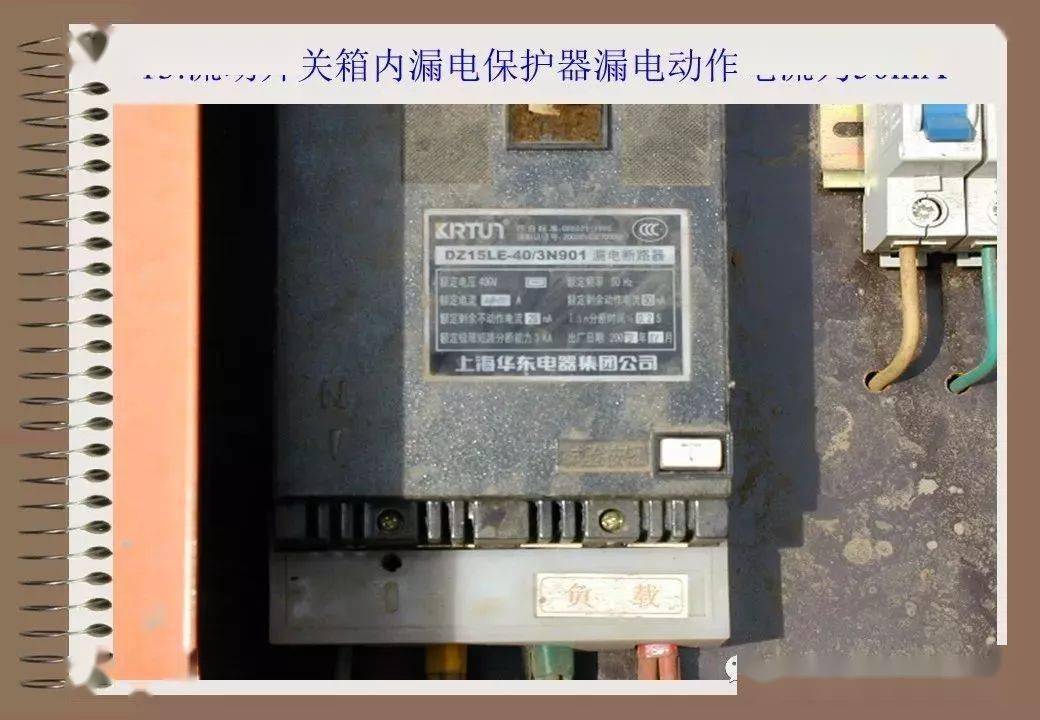

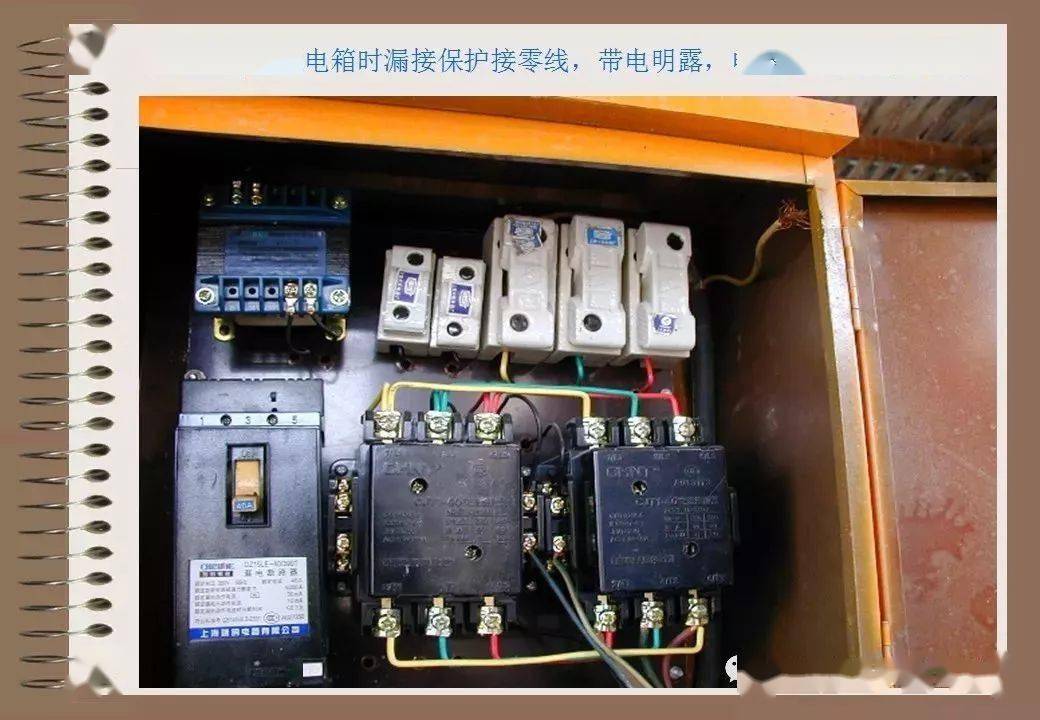

2、主漏保缺少隔离开关

3、分漏保缺少隔离开关

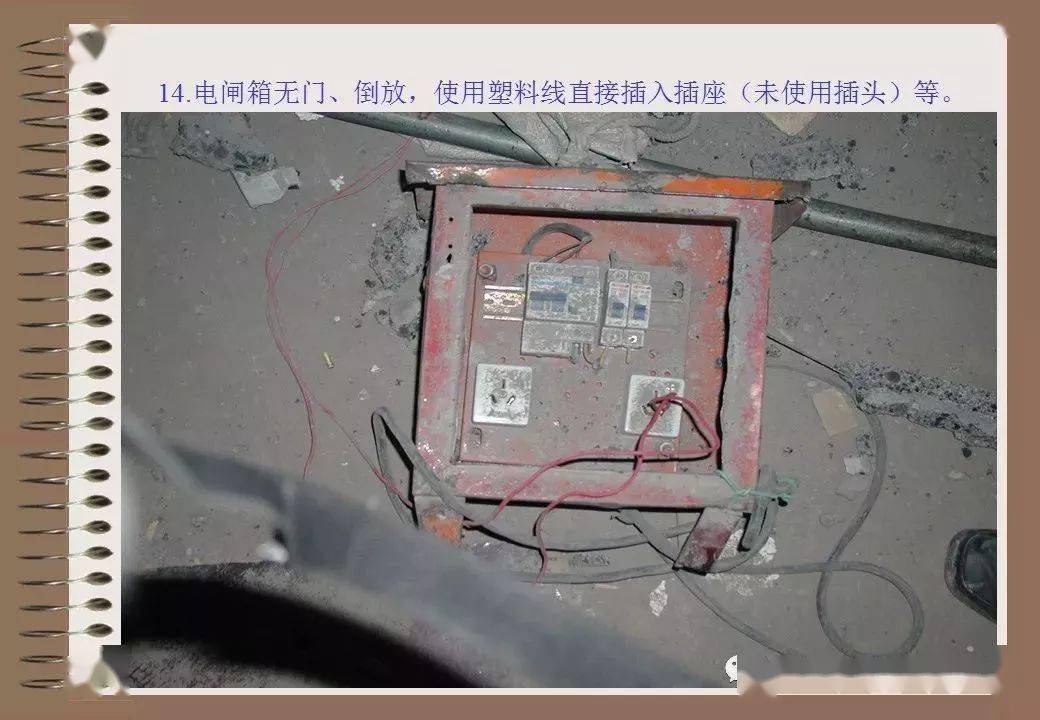

4、使用民用插座插头

5、主漏保一闸多接

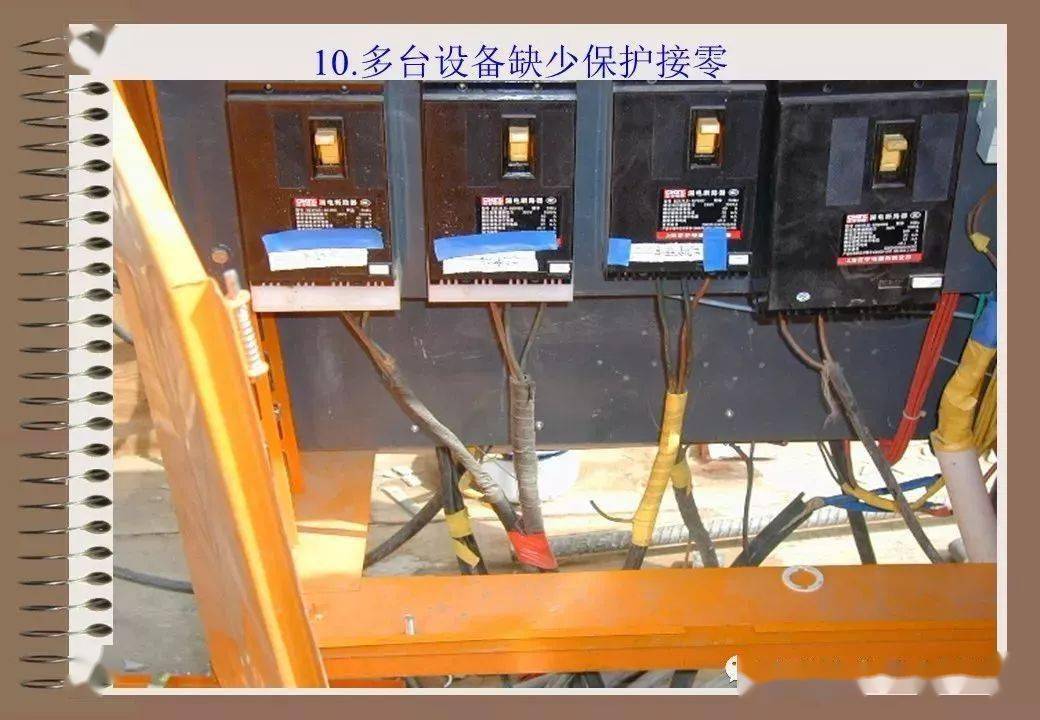

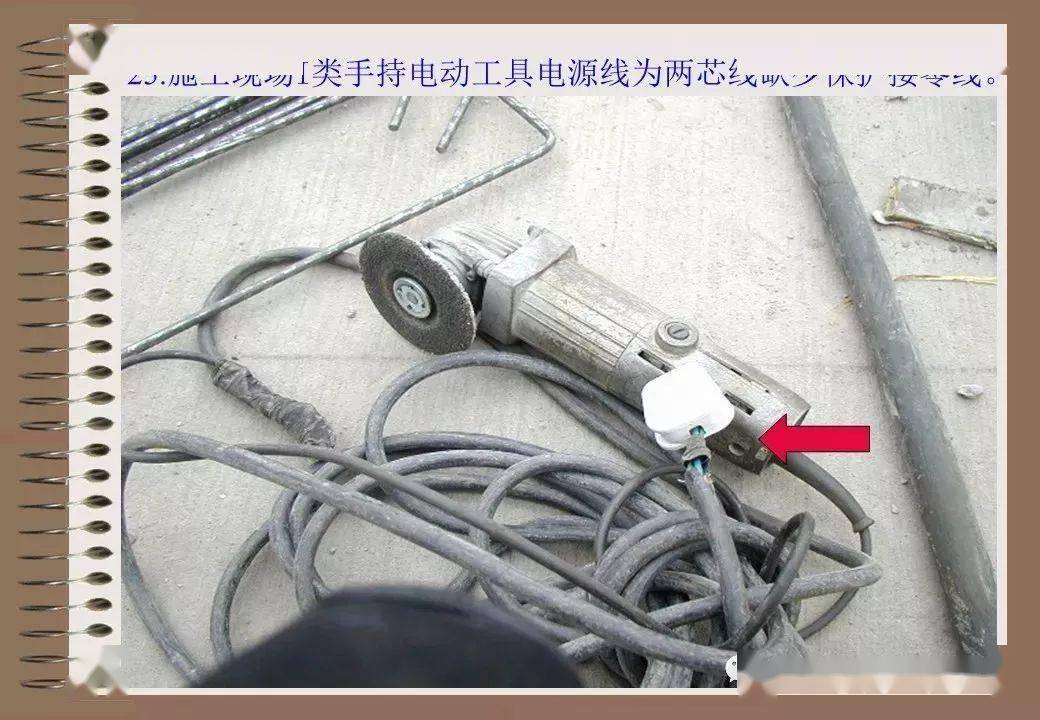

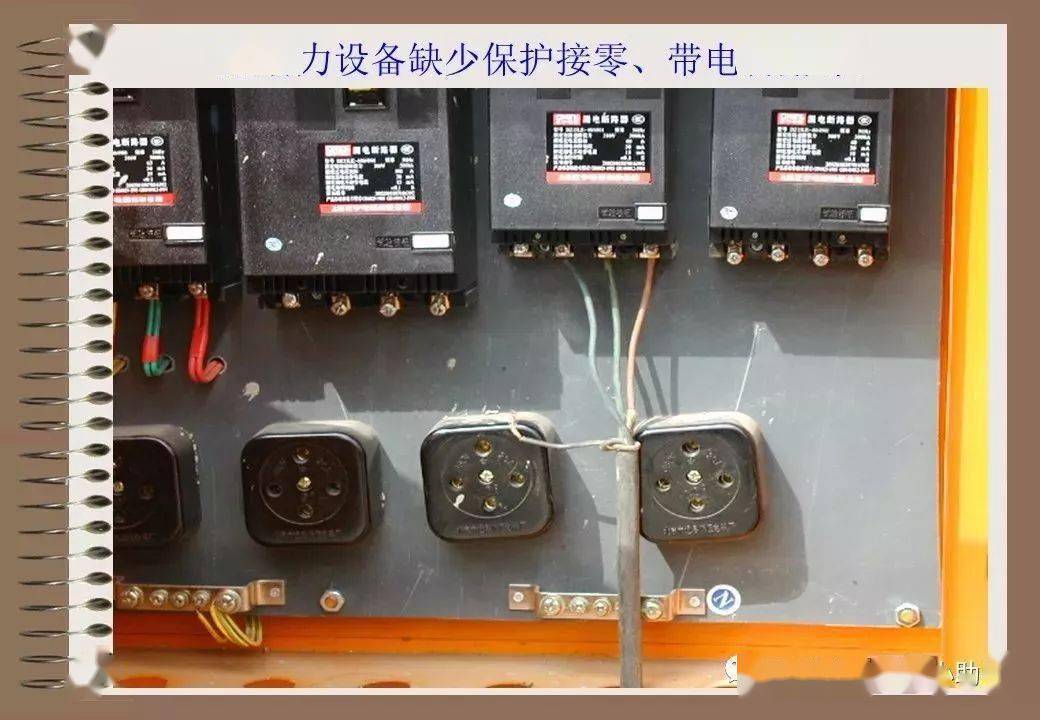

6、PE线未接

7、主漏保未控制分漏保

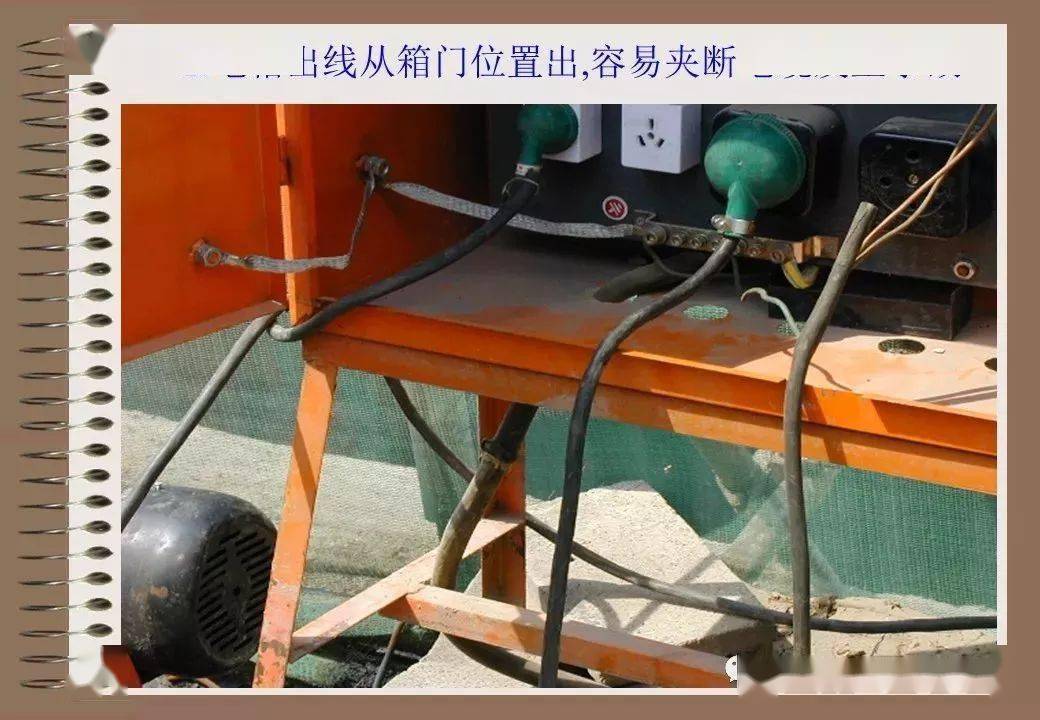

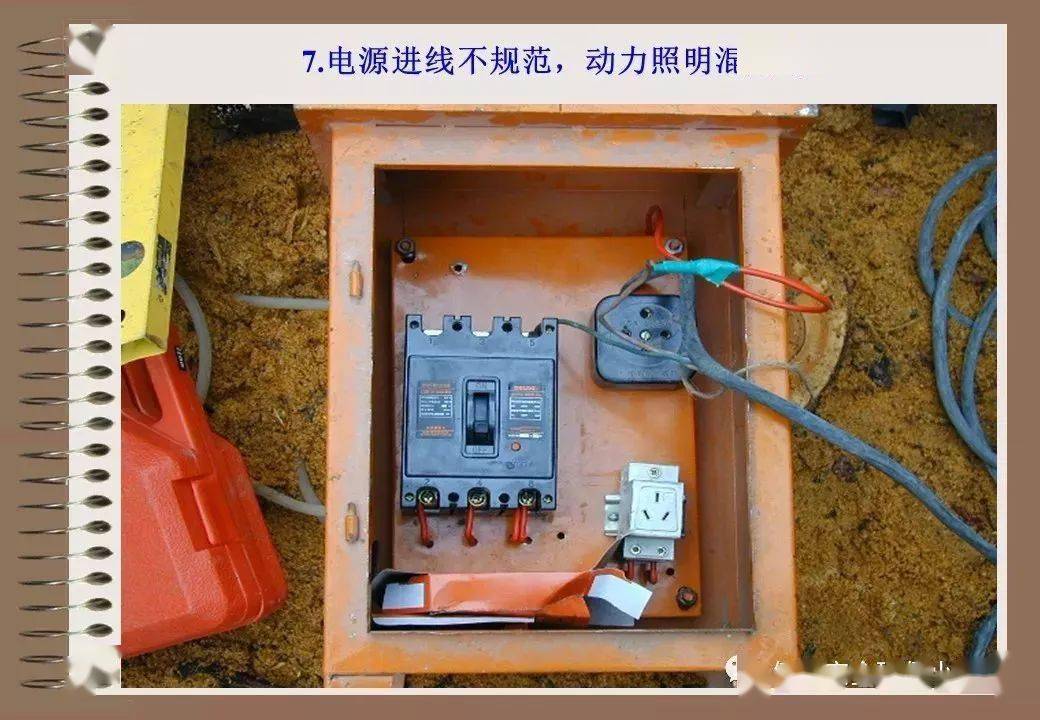

8、电源线不能从箱门口进入

参考标准:GB50484-4.4.2分配电箱应装设总隔离电器、总断路器和分路隔离电器、分路漏电断路器。4.4.9其外形结构应能防雨。

4.4.4用电设备应执行“一机一闸一保护”控制保护的规定。严禁一个开关控制两台(条)及以上用电设备(线路)

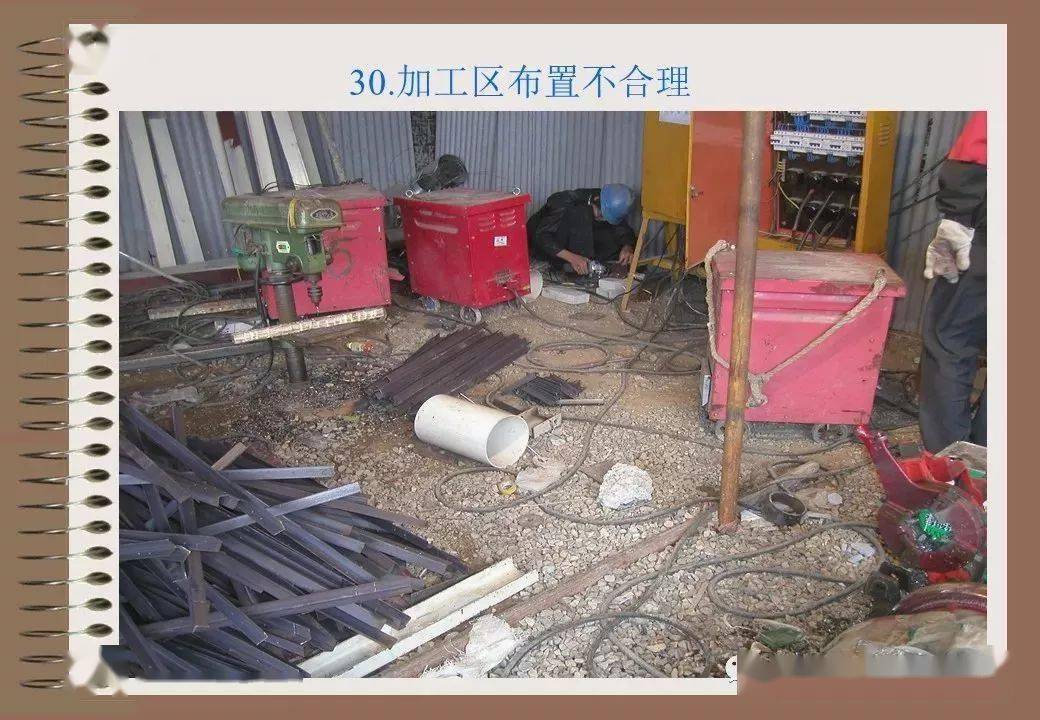

图八

76种典型工地违规用电 | 有图有真相

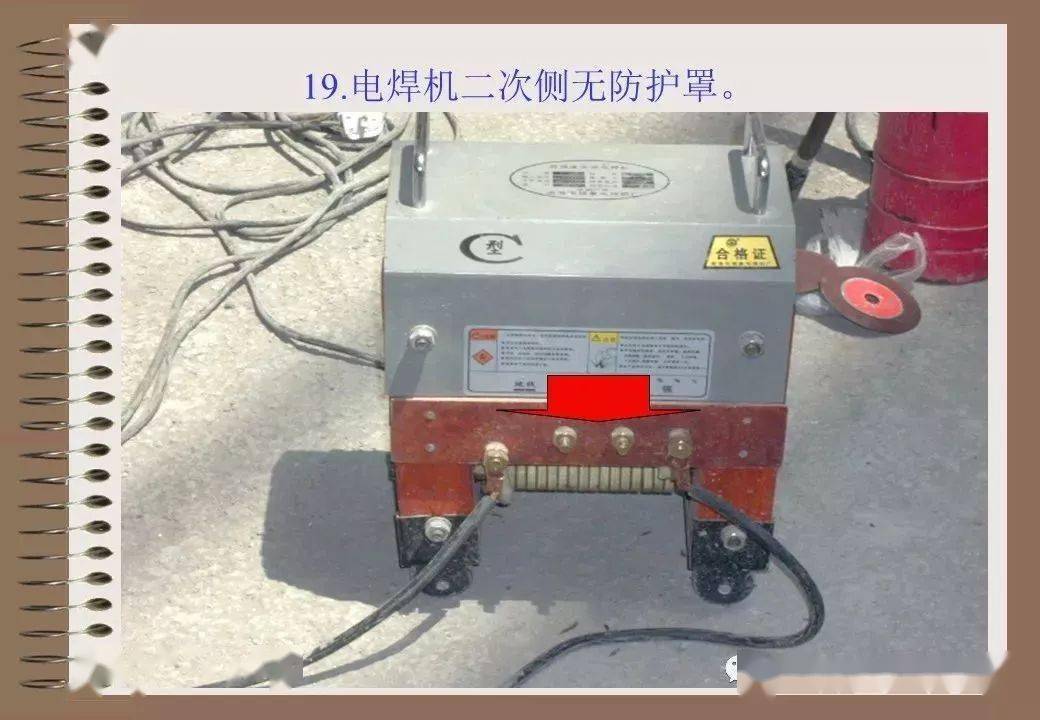

1、电焊机接地线未固定

2、使用螺纹钢做接地极

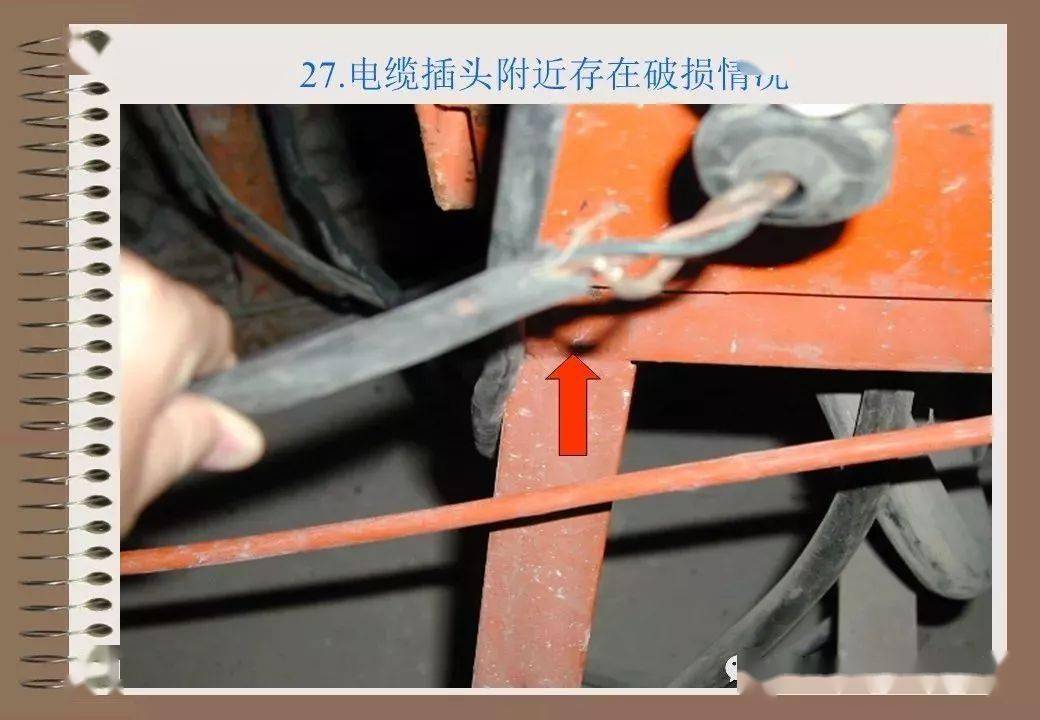

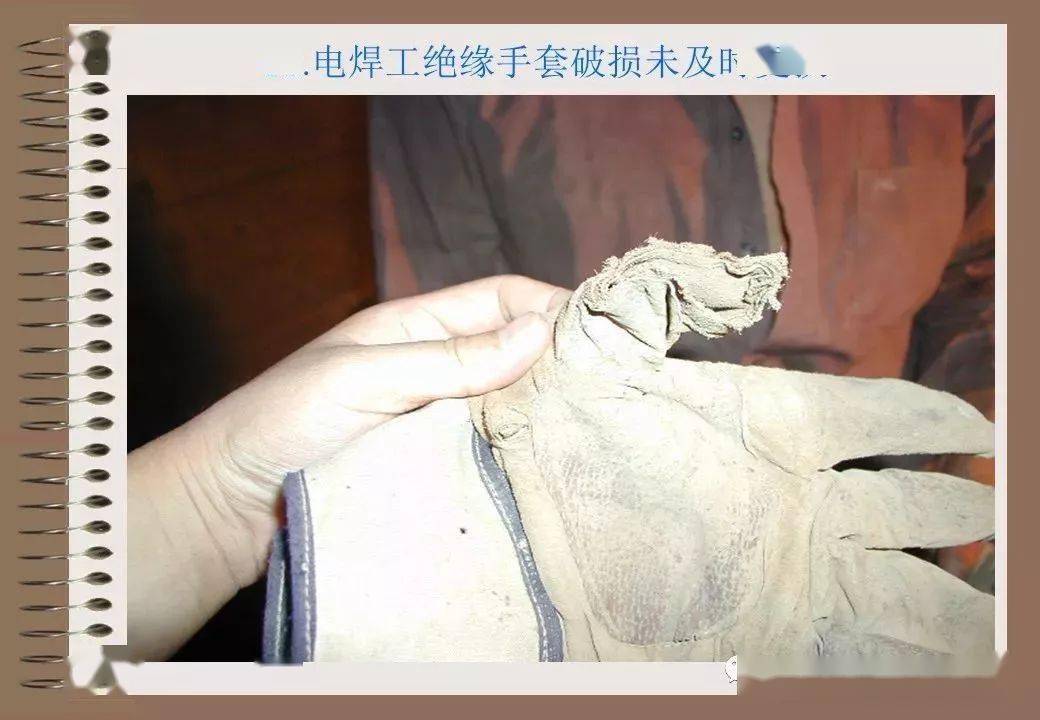

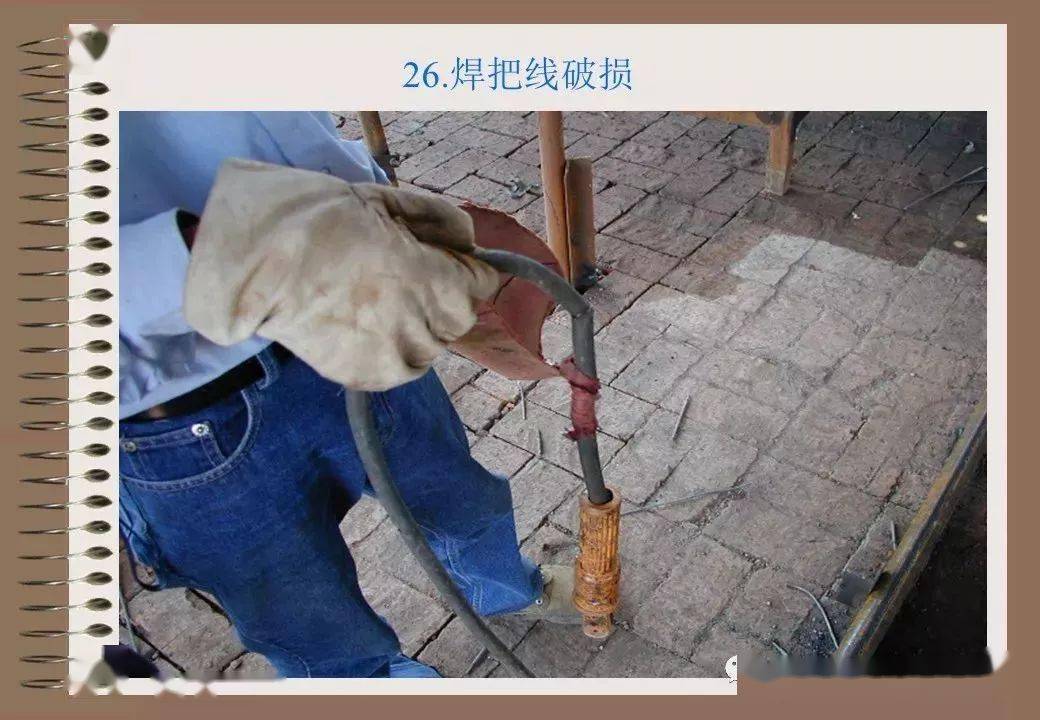

3、焊机一次线外皮破损

4、接地线非PE线

参考标准:GB50484-4.5.14 垂直接地体应采用角钢、钢管或圆钢。接地线与垂直接地体连接方法可采用焊接、压接或螺栓连接,螺栓连接应用镀锌螺栓并有镀锌平垫及弹簧垫,螺栓不得埋入地面下。 接地极参考标准:JGJ46-5.3.4

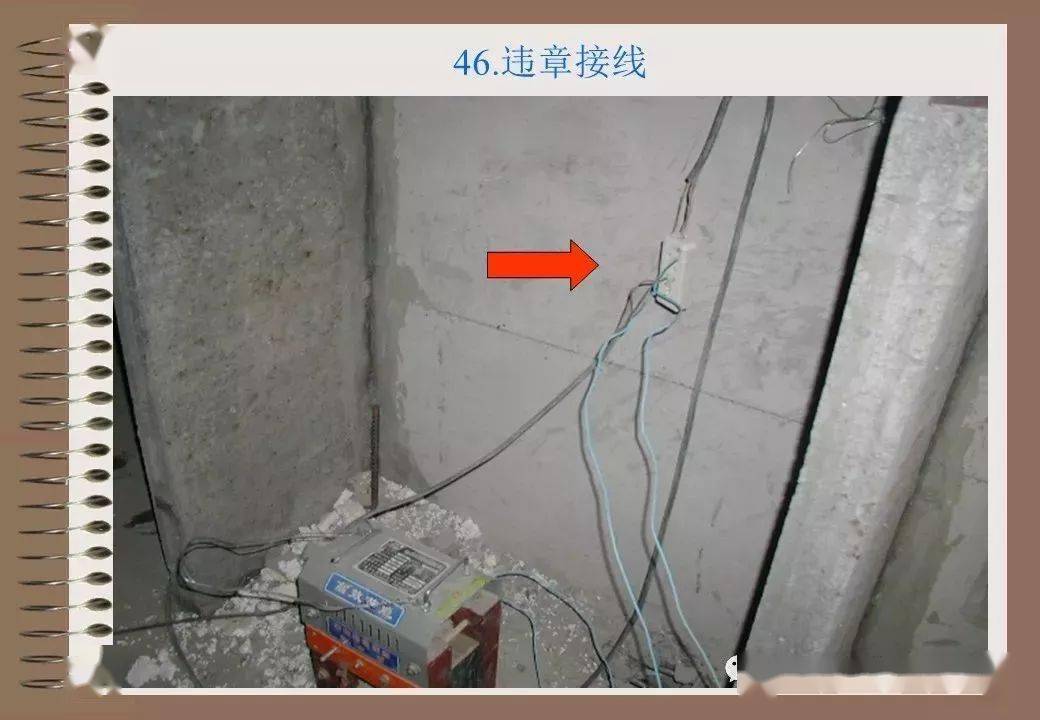

图九

76种典型工地违规用电 | 有图有真相

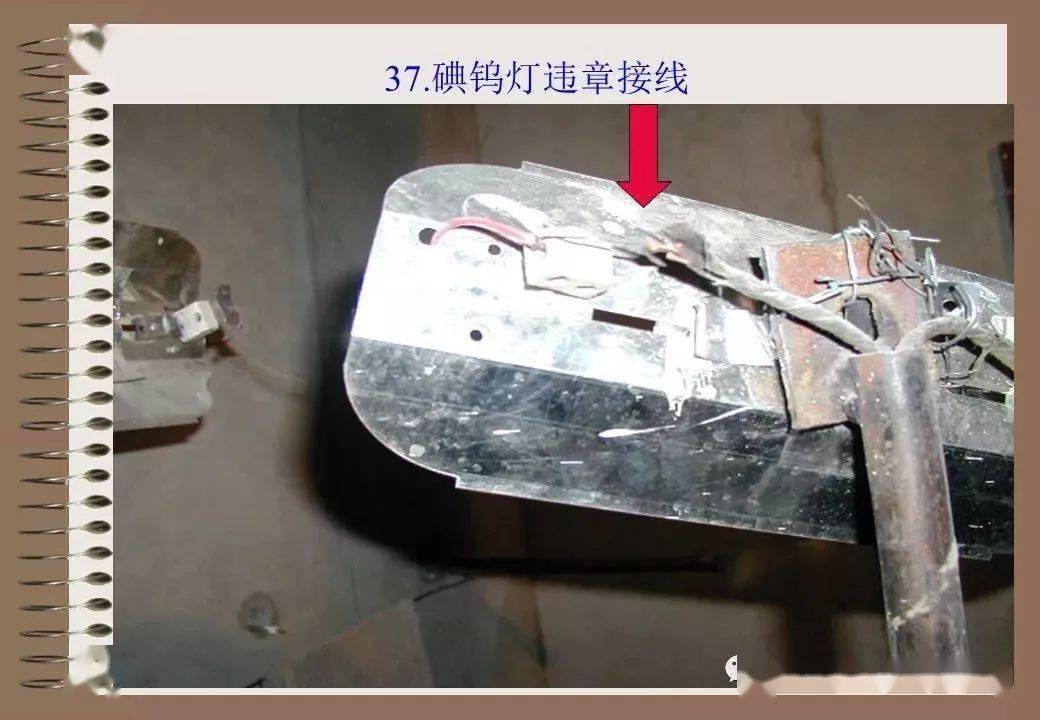

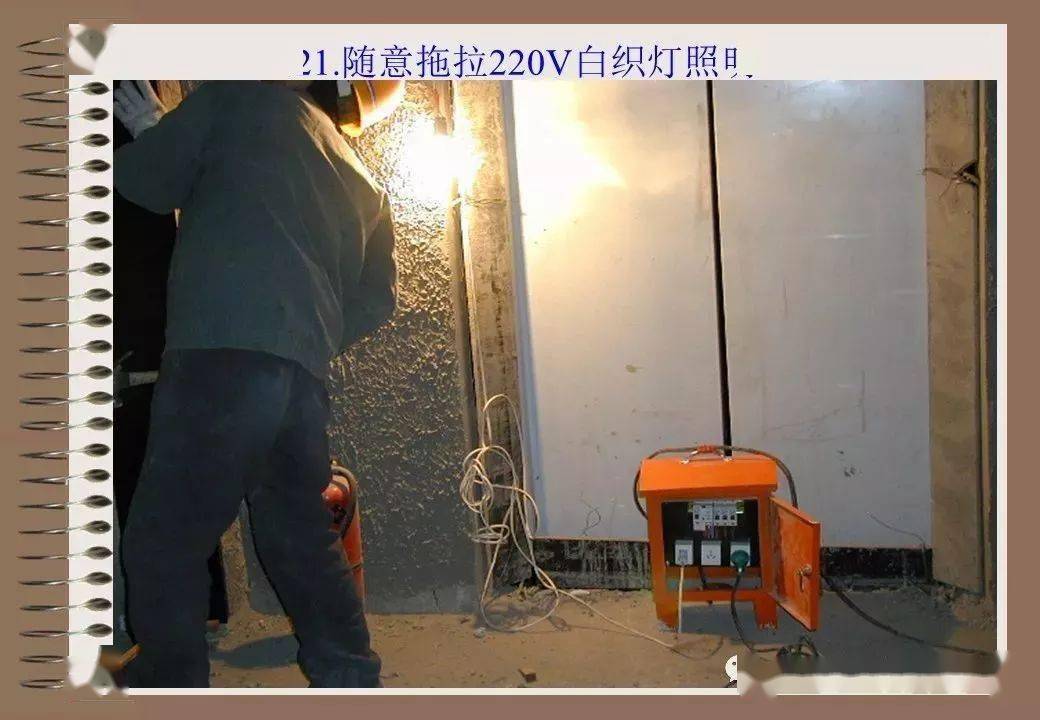

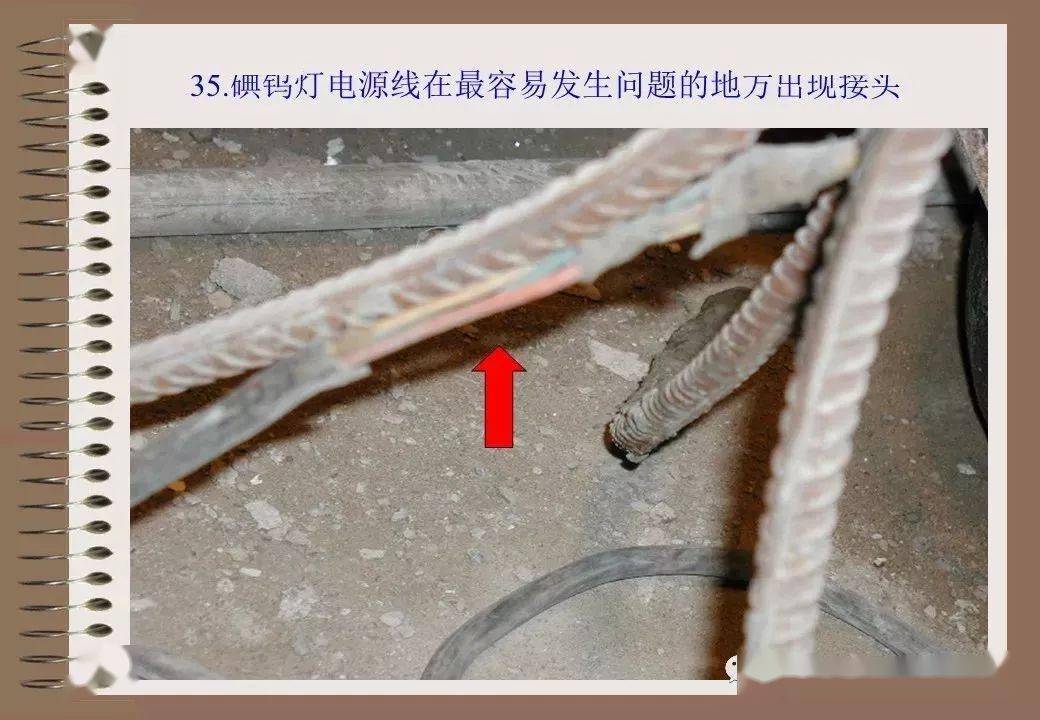

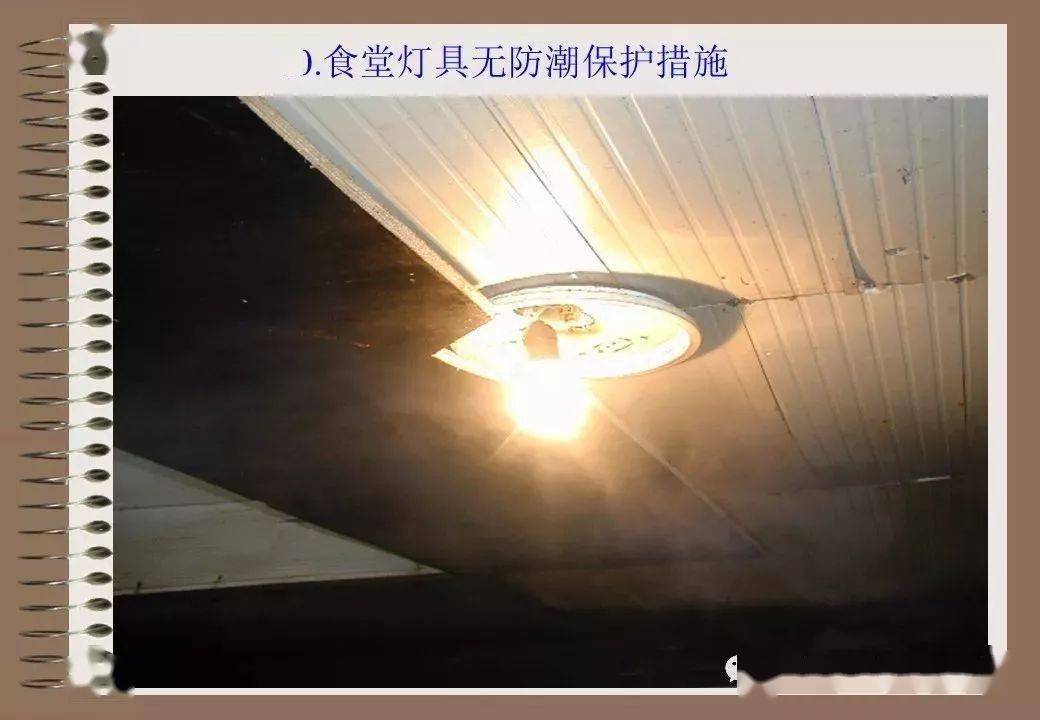

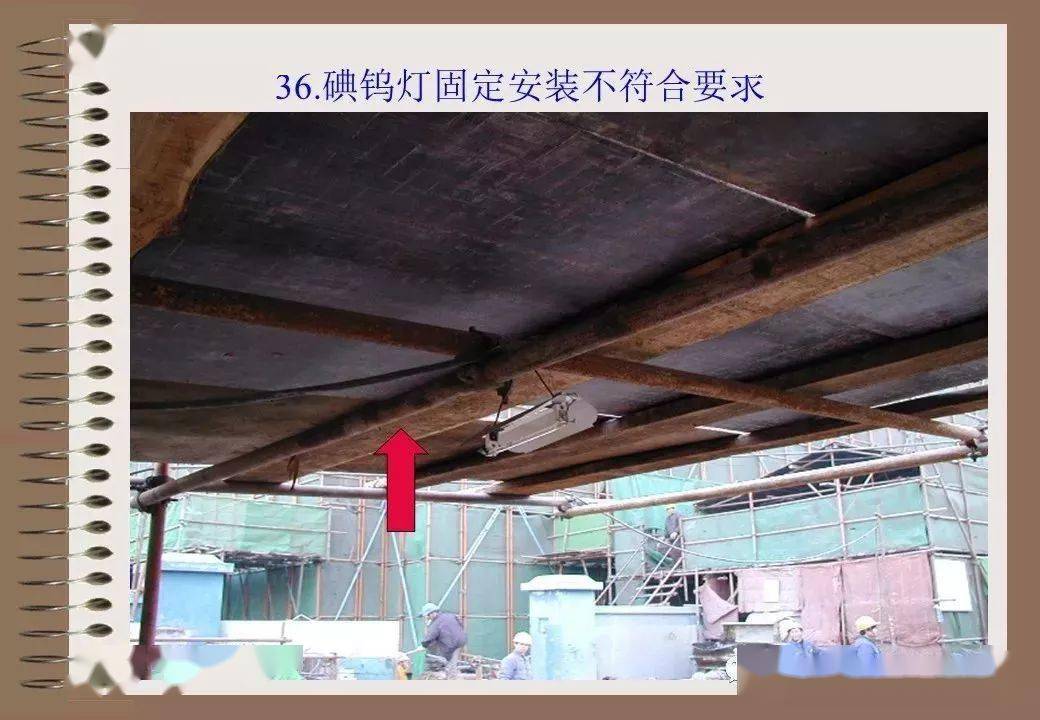

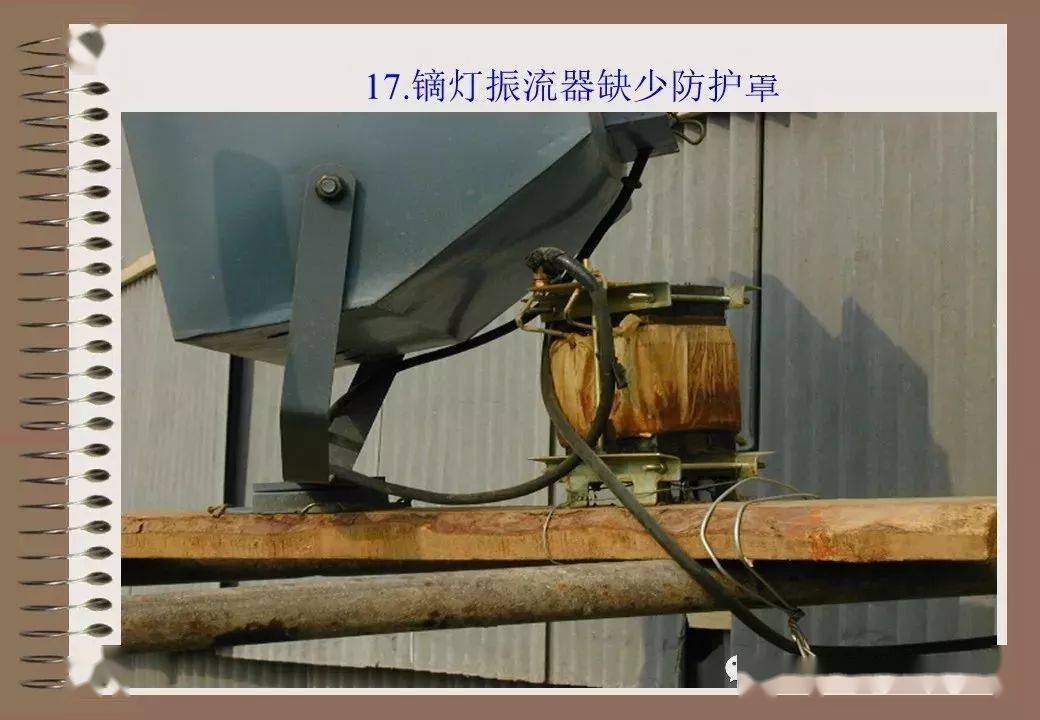

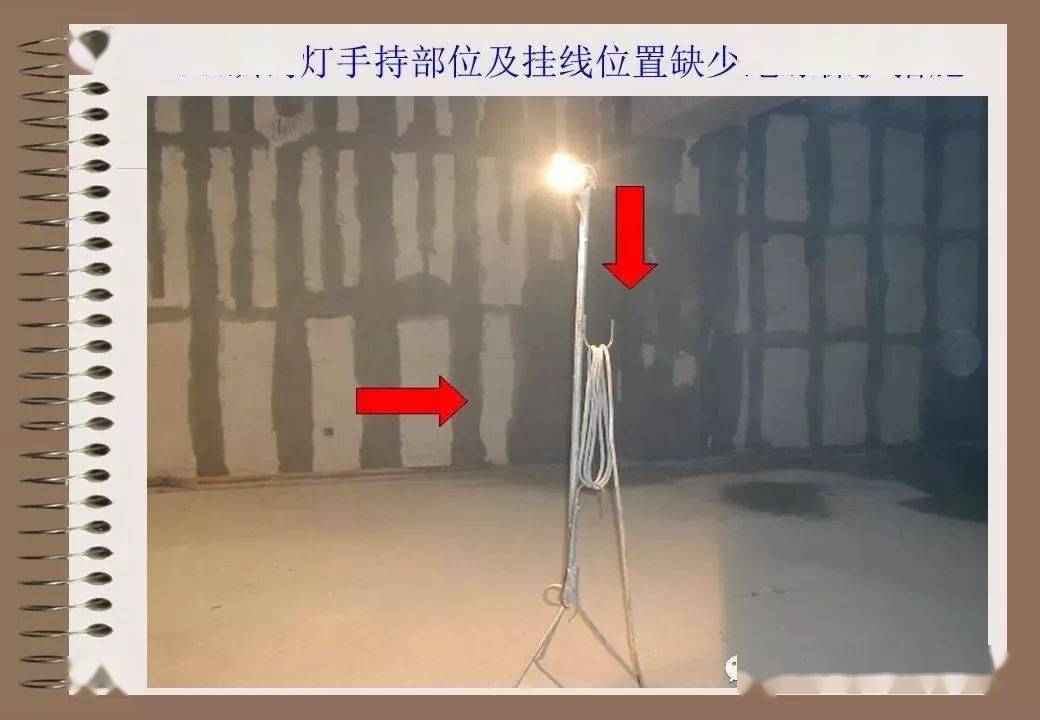

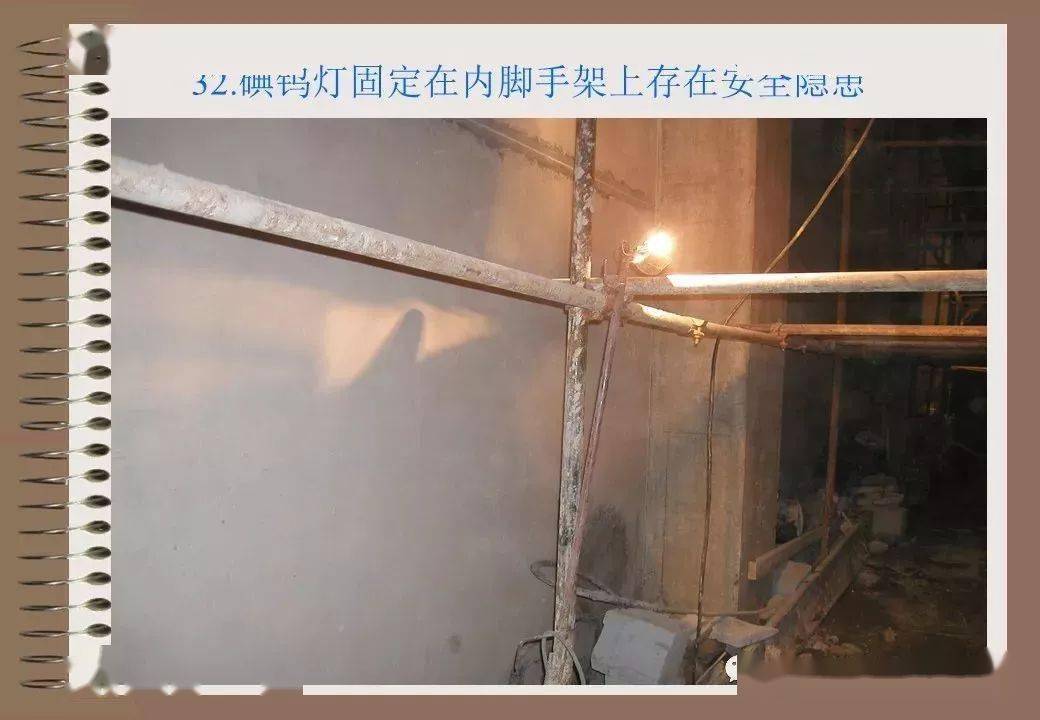

1、电源线直接和碘钨灯管接在一起

2、草坪灯使用铁丝固定在角钢上,无绝缘措施

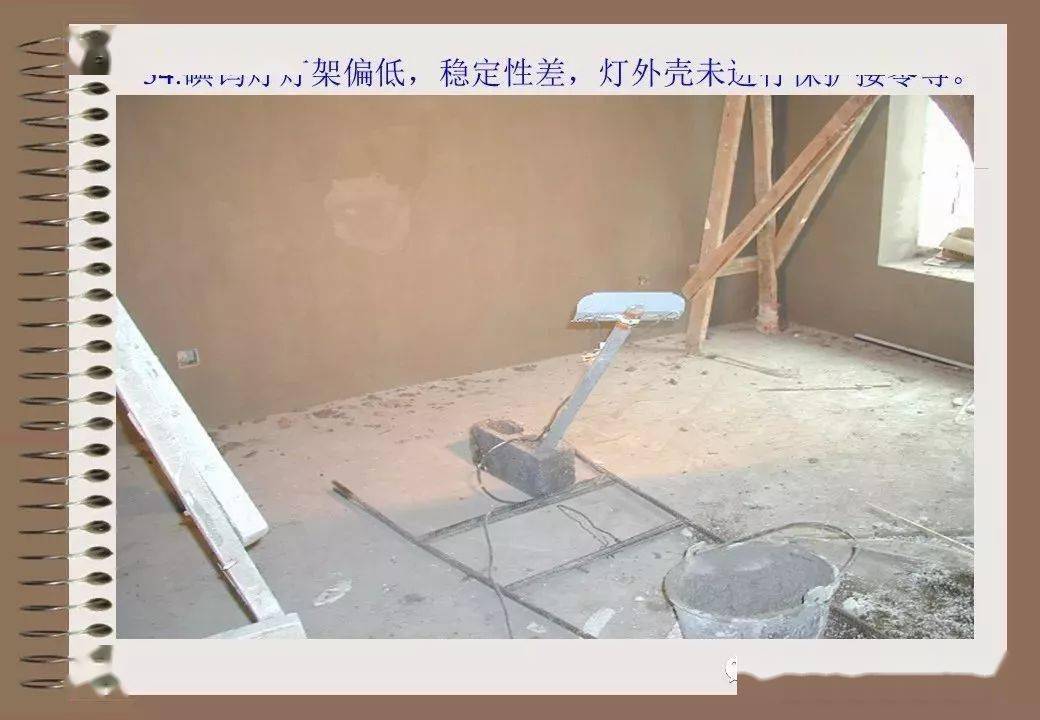

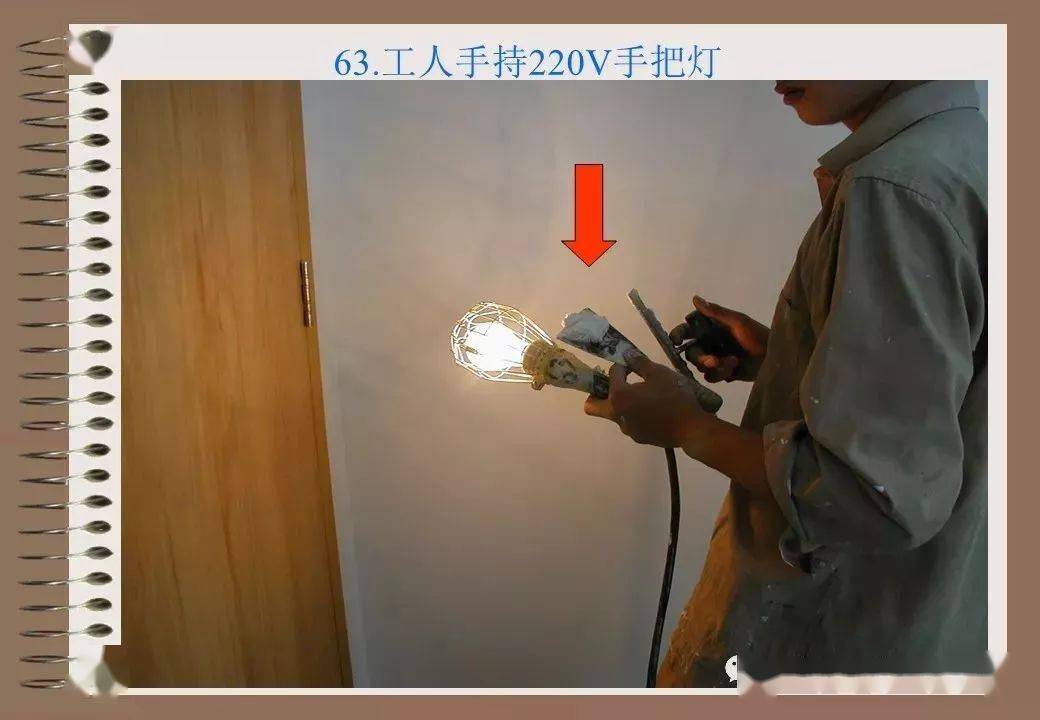

参考标准:JGJ46-10.3.5碘钨灯及钠、铊、铟等金属卤化物灯具的安装高度宜在3m以上,灯线应固定在接线柱上,不得靠近灯具表面。

图十

76种典型工地违规用电 | 有图有真相

1、使用民用插盘

2、插线盘缺少漏电保护器

3、民用插盘有触电的火花斑迹

4、以上图片的用电插盘不适用于施工现场

参考标准:GB50484-4.1.9临时用电设备应进行检查和试验,确认合格并标识后方可使用
